4 Руководство по эксплуатации и установке actoSTOR 0020046340_02
2 Описание прибора
Накопитель горячей воды actoSTOR VIH RL представляет собой
косвенного нагреваемый накопитель горячей воды, работающий
по принципу заполнения пластов. Накопитель actoSTOR VIH RL
в сочетании с регуляторами VRC 430, 630/2, VRS 620/2 либо
VRT 392 образует идеальную комбинацию с отопительными
приборами, работающими в диапазоне прибл. 35 кВт - 160 кВт.
Пожалуйста, соблюдайте указания по установке, приведенные
в разделе 2.3, чтобы можно было использовать все функции этой
согласованной системы.
Накопитель actoSTOR VIH RL сочетается со следующими отопи-
тельными приборами:
atmoVIT
ecoVIT
atmoCRAFT
ecoCRAFT
iroVIT
icoVIT
atmoTEC
ecoTEC
GP
Отопительные приборы других производителей.
При этом соблюдайте настоящее руководство.
2.1 Конструкция actoSTOR
1
2
3
4
5
6
10
9
8
7

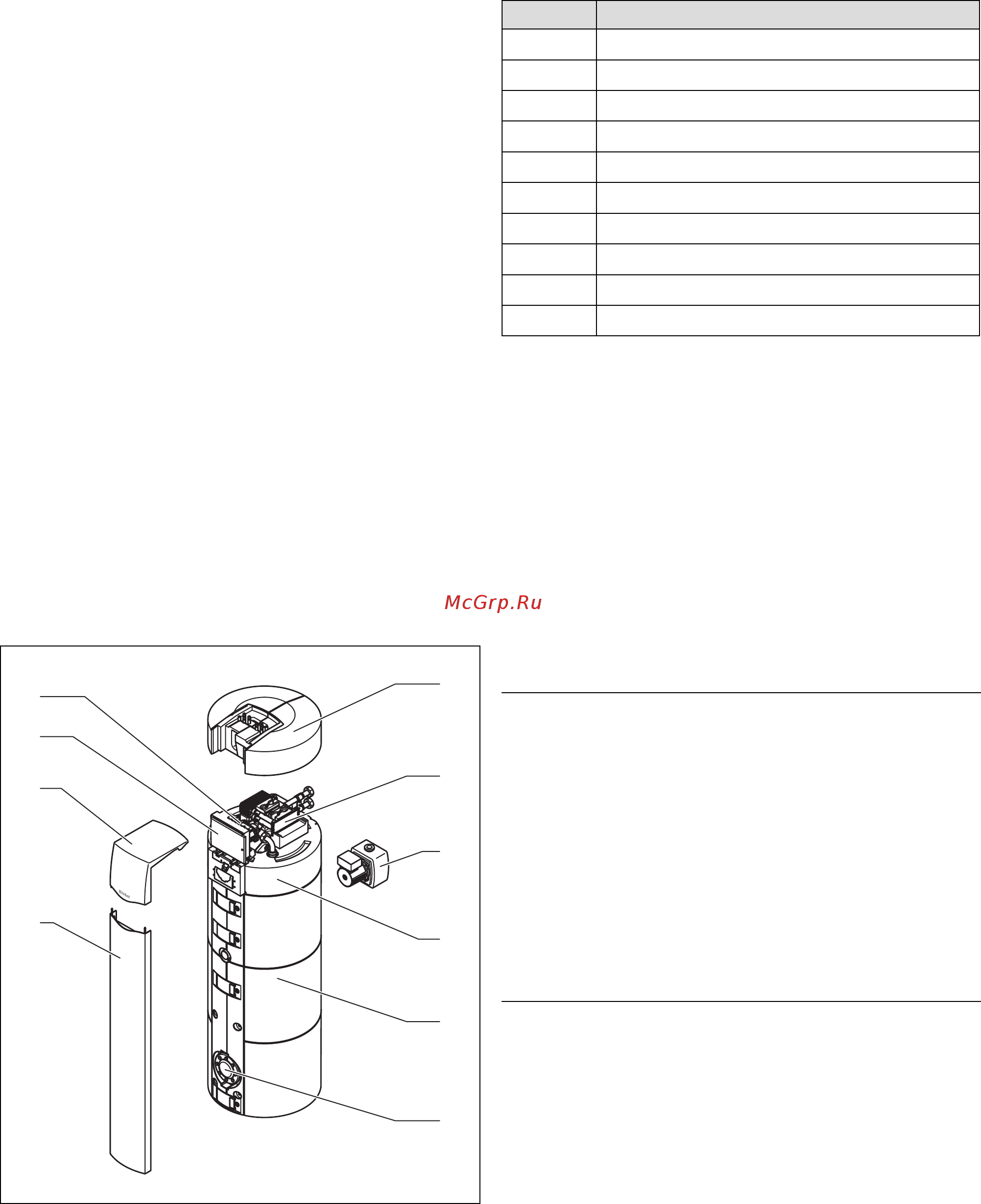

Рис. 2.1 Конструкция actoSTOR
–
–
–
–
–
–
–
–
–
–
Поз. Обозначение
1 Крышка
2 Гидравлическая система
3 Нагнетательный насос контура отопления
4 Верхняя изоляция/обшивка
5 Боковая изоляция/обшивка
6 Ревизионное отверстие
7 Заслонка
8 Панель
9 Распределительный ящик
10 Нагнетательный насос горячей воды
Табл. 2.1 Конструкция actoSTOR
i
Перед началом установки проверьте объем пос-
тавки на комплектность и целостность!
2.2 Регулирующие приборы
Подогрев воды в actoSTOR VIH RL управляется внутренней элект-
роникой. Температуру горячей воды, а также время активирова-
ния для подготовки горячей воды и циркуляционного насоса
можно настроить на регулирующем устройстве.
b
Осторожно!
Опасность материального ущерба из-за исполь-
зования неподходящего регулирующего устройс-
тва!
Использование неподходящих регулирующих уст-
ройств может привести к повреждениям аппарата
actoSTOR или регулирующего устройства.
Эксплуатируйте аппарат actoSTOR с новейшими
регулирующими устройствами следующих типов:
- VRC 430
- VRC 630, начиная с VRC 630/2
- VRS 620, начиная с VRS 620/2
- VRT 392
>
2 Описание прибора
