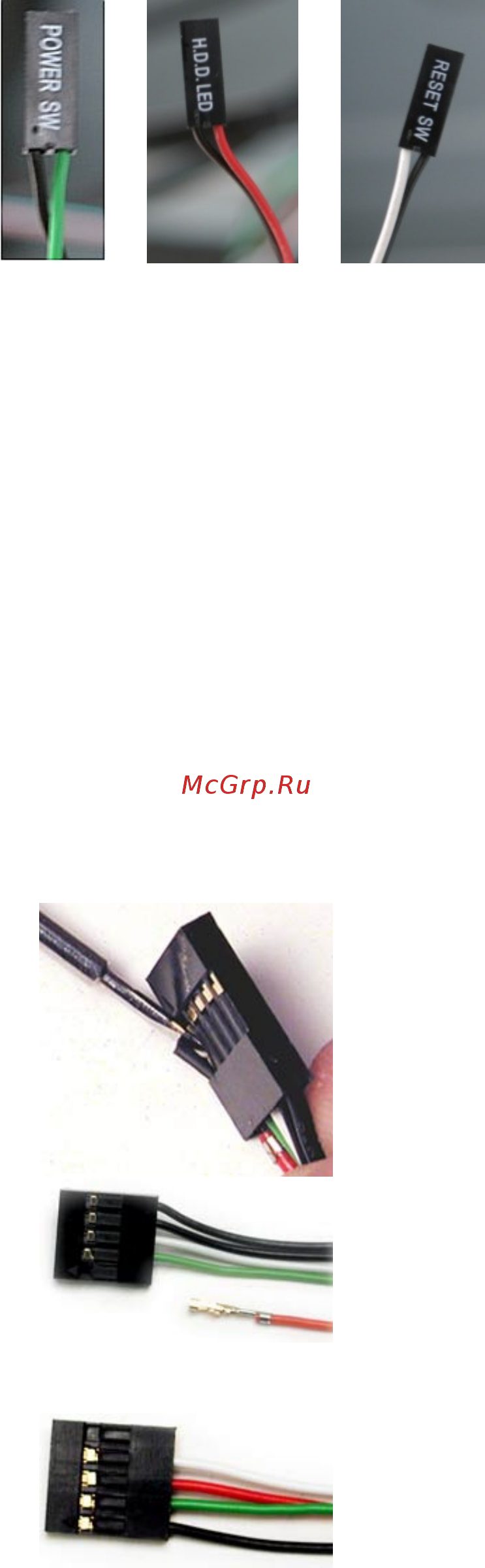

3.3 В

ЫКЛЮЧАТЕЛЬ ПИТАНИЯ

ПЕРЕЗАГРУЗКИ СИСТЕМЫ

РАЗЪЕМЫ ИНДИКАТОРА

РАБОТЫ ЖЕСТКОГО ДИСКА

На передней панели корпуса находятся выводы светодиодных

индикаторов и выключателей питания и перезагрузки, а также

индикатора работы жесткого диска. Подключите их к

соответствующим разъемам на материнской плате. Расположение

контактов см. в руководстве к материнской плате. Для

светодиодных индикаторов, цветные провода являются

положительными (+). Черные или белые провода являются

отрицательными (–). Если индикатор не загорается при включении

питания системы, подсоедините контакты в обратном порядке.

Более подробную информацию по подключению светодиодных

индикаторов см. в руководстве к материнской плате.

Примечание: Полярность (положительная и отрицательная) для выключателей не имеет

значения. Данный корпус также не имеет индикатора питания. При

включении компьютера загорается подсветка вентиляторов.

3.4

ЕРЕГРУППИРОВКА КОНТАКТОВ ВЫВОДОВ МАТЕРИНСКОЙ ПЛАТЫ

Может наступить время, когда потребуется перегруппировка контактов выводов материнской

платы. Например, для выводов USB, аудиовхода или других разъемов на передней панели, таких

как выключатель питания.

Перед выполнением каких-либо действий ознакомьтесь с руководством к материнской плате или

посетите веб-сайт ее производителя для получения информации по выводам, необходимым для

Вашего разъема. Настоятельно рекомендуется подготовить схему с разметкой подключений,

чтобы восстановить их при ошибочном подключении.

1. Определите, какие провода нужно отсоединить,

чтобы изменить расположение контактов в соответствии

с USB-разъемом на материнской плате (см. руководство

к материнской плате). Работайте одновременно только

с одним разъемом, используйте миниатюрную плоскую

отвертку или аналогичный инструмент, чтобы поднять

черную защелку за золотыми штырьками (квадратными).

После этого контакты USB-разъема можно легко извлечь.

2. Работайте осторожно, чтобы не повредить провода,

разъемы или контакты. Медленно извлеките контакт

из разъема. Повторите данную процедуру для каждого

провода, в котором нужно изменить расположение

контактов.

3. Работайте осторожно, чтобы не повредить провода,

разъемы или контакты. Медленно вставьте контакт в

соответствующее гнездо разъема, затем закройте

черную защелку, которая была поднята на этапе 1.

Повторите данную процедуру для каждого провода, в отором

нужно изменить расположение контактов.
