глубоко просверленного отверстия (при зажатии сверла в заготовке).
Если переключатель направления вращения находится в среднем положении
между позициями "R" и "L", то включение инструмента невозможно.
Перед включением дрели проверяйте, чтобы переключатель направ
ления вращения был повёрнут до упора.
Для ESR 1013/1016/1213/1216:
Правый ход
% переключатель направления вращения (поз.6, рис.3) должен быть
вдавлен с левой стороны.
Левый ход
% переключатель направления вращения (поз.6, рис.3) должен быть
вдавлен с правой стороны.
ЭКСПЛУАТАЦИЯ ИНСТРУМЕНТА
Ваша электродрель может работать в двух режимах:
1. Вращение % этот режим предназначен для сверления металла, дерева,
пластика, стекла.
2. Вращение с ударом % этот режим предназначен для сверления бетона,
кирпича, камня и пенобетона.
1. Режим сверления
Для того, чтобы установить режим сверления, необходимо переключатель
режимов установить на символ "сверло" (поз.7, рис.7,9 и 11).
Внимание! Переключать режим можно только в состоянии полной остановки
электродрели.
2. Режим сверления с ударом
Для того, чтобы установить режим сверления с ударом, необходимо
переключатель режимов установить на символ "молоток" (поз.8, рис.8,10 и 12).
%5%
7
8

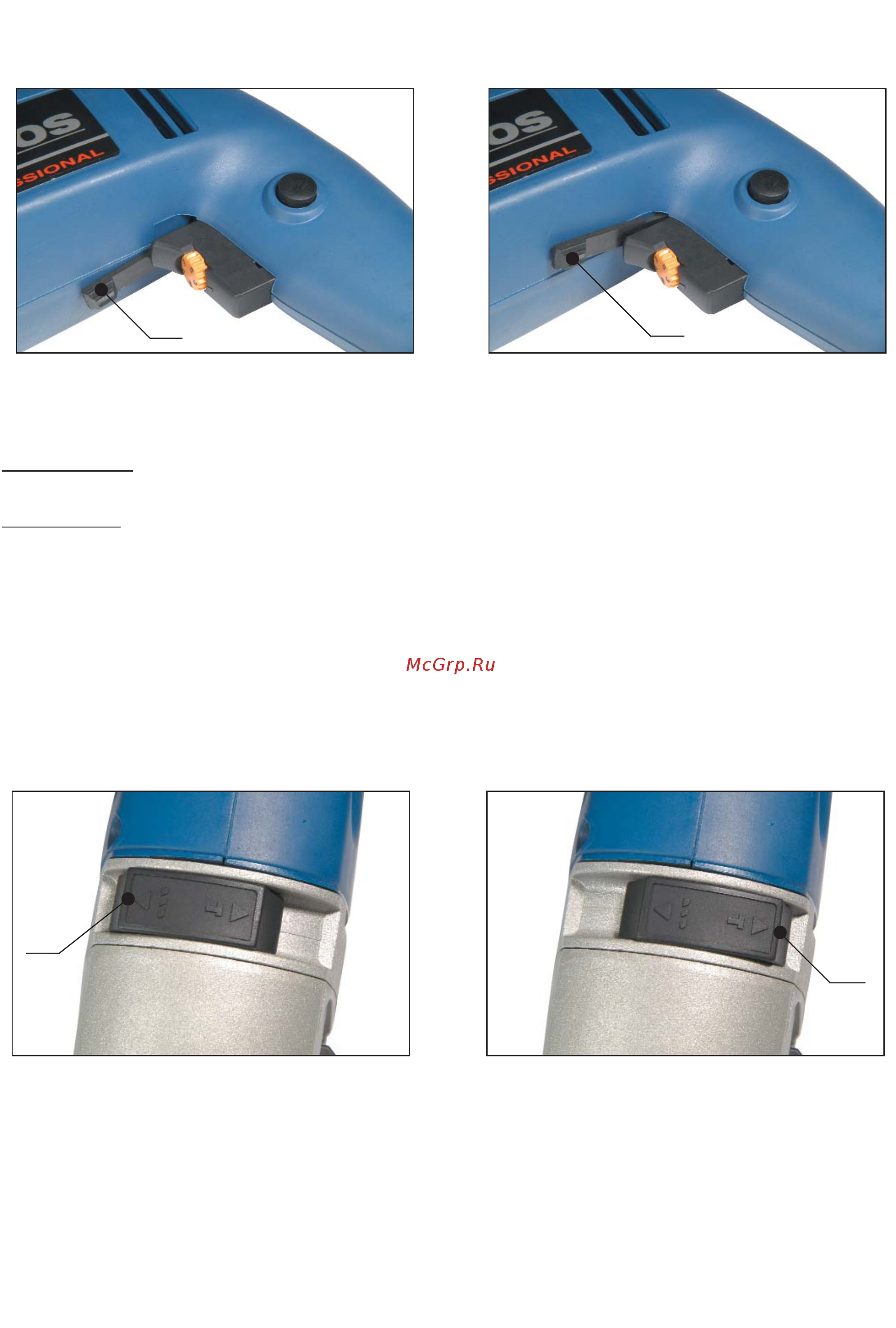

Рис.7
Рис.8
Модель
ESR 813/823
ESR 1013/1016
Модель
ESR 813/823
ESR 1013/1016
Рис.5 Рис.6
4
5
Модель
ESR 713/723
ESR 813/823
Модель
ESR 713/723
ESR 813/823
