ЭКСПЛУАТАЦИЯ ДИСКОВОЙ ПИЛЫ

Установка и снятие диска

Предупреждение: Чтобы предотвратить несчастный случай или травму, всегда выключайте

курок и отсоединяйте аккумулятор до того, как вынуть или установить режущий диск.

Регулярно проверяйте, чтобы диск был плоским, острым, без дефектов или повреждений.

Порядок снятия и установки диска:

1. Отсоедините аккумулятор от инструмента.

2. Нажмите на стопорный рычаг (поз.1, рис.2). Вставьте шестигранный гаечный ключ (поз.2, рис.3) в

отверстие болта (поз 3, рис.3), и медленно поворачивайте диск шестигранным ключом до тех пор,

пока вы не почувствуете, что замок стопора задействован. Продолжайте удерживать стопорный

рычаг, чтобы не допустить проворота вала. Вращайте шестигранный ключ по часовой стрелке,

чтобы ослабить болт (поз.3, рис.3), крепящий диск. Затем снимите внешний фланец (поз.5, рис.3)

и осторожно вытащите диск (поз.6, рис.4).

3. Убедитесь в том, что выпуклая сторона внутреннего фланца (поз.7, рис.5) крепко прижата к

шпинделю. Вставьте диск, убедившись в том, что диск плотно оделся на внутренний фланец.

Зубья диска должны быть направлены по часовой стрелке. Наложите внешний фланец на диск, и

затяните болт.

Установка глубины резания

1. Ослабьте рычаг (поз.8, рис.6) установки глубины резания, повернув его против часовой стрелки.

2. Придерживая металлическое основание пилы одной рукой, потяните за ручку пилы вверх (для

уменьшения глубины резания), вниз (для увеличения глубины резания).

3. Убедитесь, что рычаг (поз.8, рис.6) тщательно затянут после того, как установили нужную глубину

резания.

Предупреждение: распиливание с ослабленным рычагом может привести к травме.

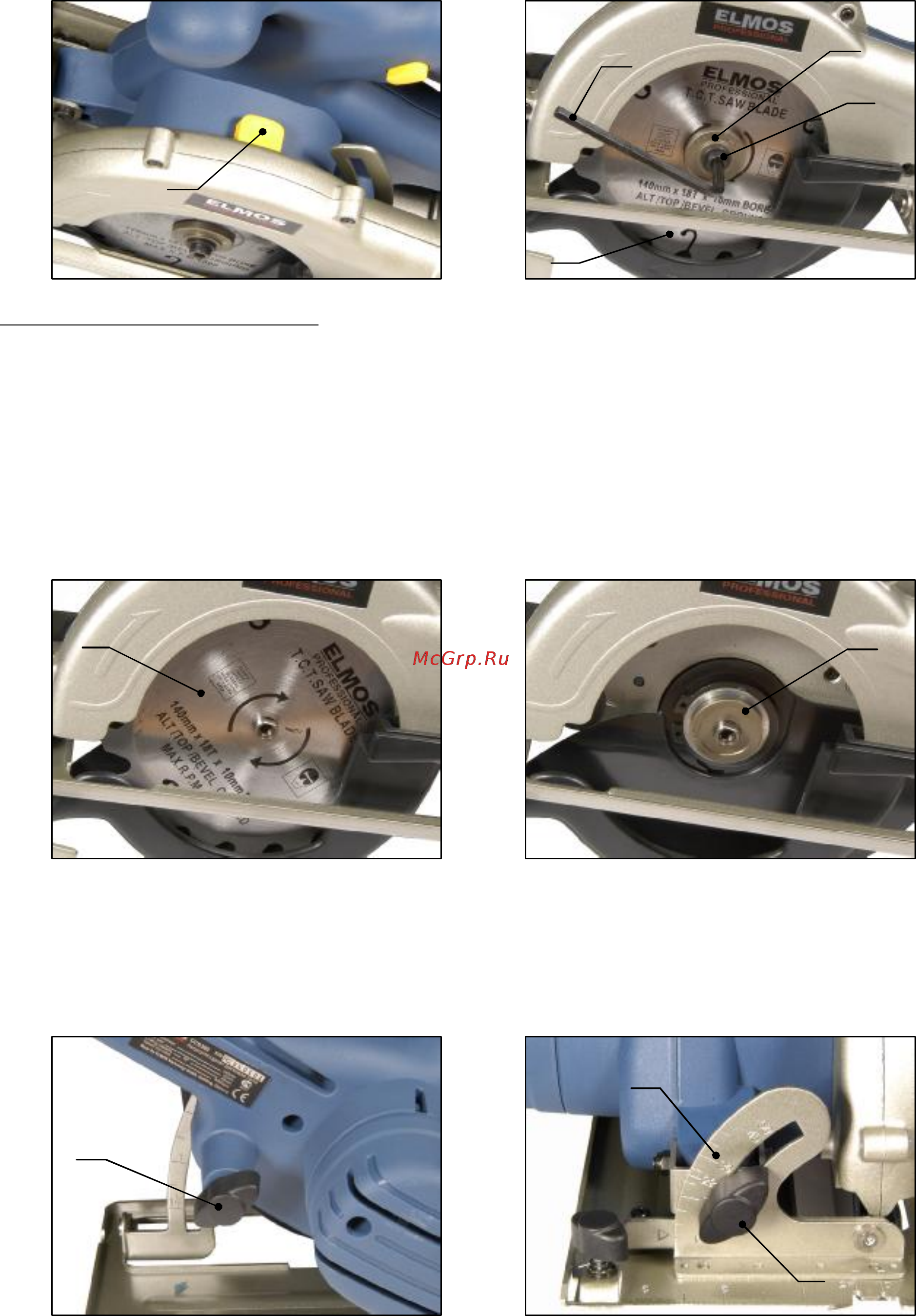

Рис.2

Рис.3

Рис.4

Рис.5

Рис.6

Рис.7
