Замена диска

1. Установите режущую головку в верхнее фиксированное положение.

2. Ослабьте два болта (поз.1, рис.2), чтобы снять контейнер для стружки.

3. Нажмите на стопорный рычаг (поз.2, рис.3), вставьте шестигранный ключ в винт (поз.3, рис.4),

закрепленный на лезвии, и медленно поворачивайте лезвие шестигранным ключом до тех

пор,

пока вы не почувствуете, что замок стопора задействован. Продолжайте удерживать стопорный

рычаг, чтобы не допустить проворота вала. Вращайте шестигранный ключ против часовой

стрелки, чтобы ослабить винт, крепящий диск. Затем снимите внешний фланец (поз.4, рис.4) и

осторожно вытащите диск.

4. Убедитесь в том, что выпуклая сторона

внутреннего фланца (поз.5, рис.5) крепко прижата к

шпинделю. Вставьте диск, убедившись в том, что диск плотно оделся на внутренний фланец.

Зубья диска должны быть направлены против часовой стрелки. Наложите внешний фланец

(поз.4, рис.4) на диск и затяните винт шестигранным ключом.

5. Установите контейнер для стружки и затяните его двумя болтами (поз

.1, рис.2).

Настройка глубины распила

1. Сначала ослабьте стопорный винт (поз.6, рис.6), повернув его против часовой стрелки.

2. Используя измерительную шкалу (поз.7, рис.6) передвигайте ограничитель вверх-вниз для

выставления требуемой глубины резания.

3. Убедитесь, что стопорный винт (поз.6, рис.6) тщательно затянут после того, как установили

нужную глубину резания.

Предупреждение: Распиливание с ослабленным стопорным

винтом может привести к травме.

Распорный нож

Данные модели металлорежущих пил оборудованы распорным ножом (поз.8, рис.7). Это сделано для

того чтобы избежать отдачи и заклинивания диска в обрабатываемом материале при резании.

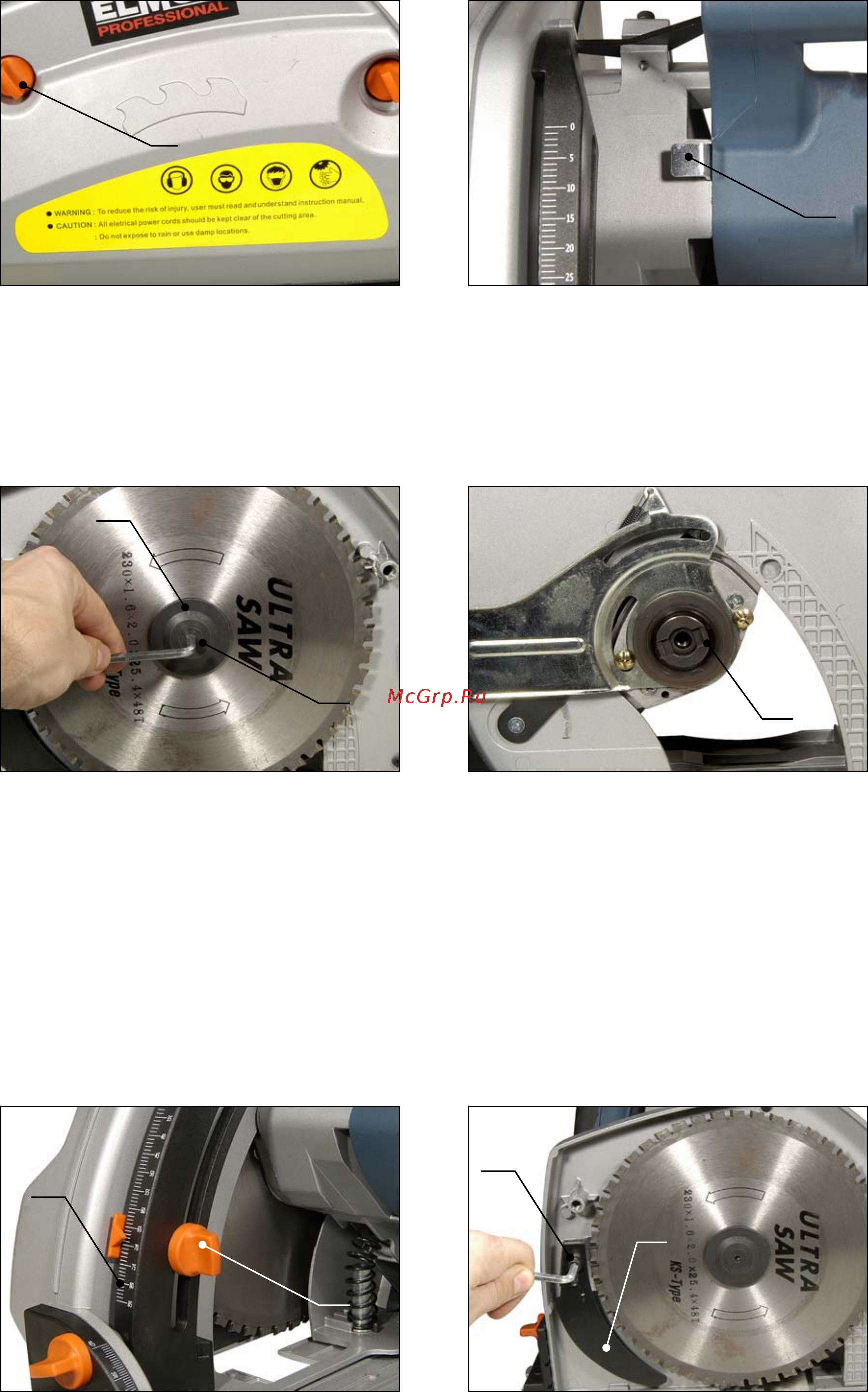

Рис.2 Рис.3

Рис.4

Рис.5

Рис.6

Рис.7
