10
Внимание! При изменении варианта монтажа меняется и способ
гидравлического подключения аппарата к системе водопровода!

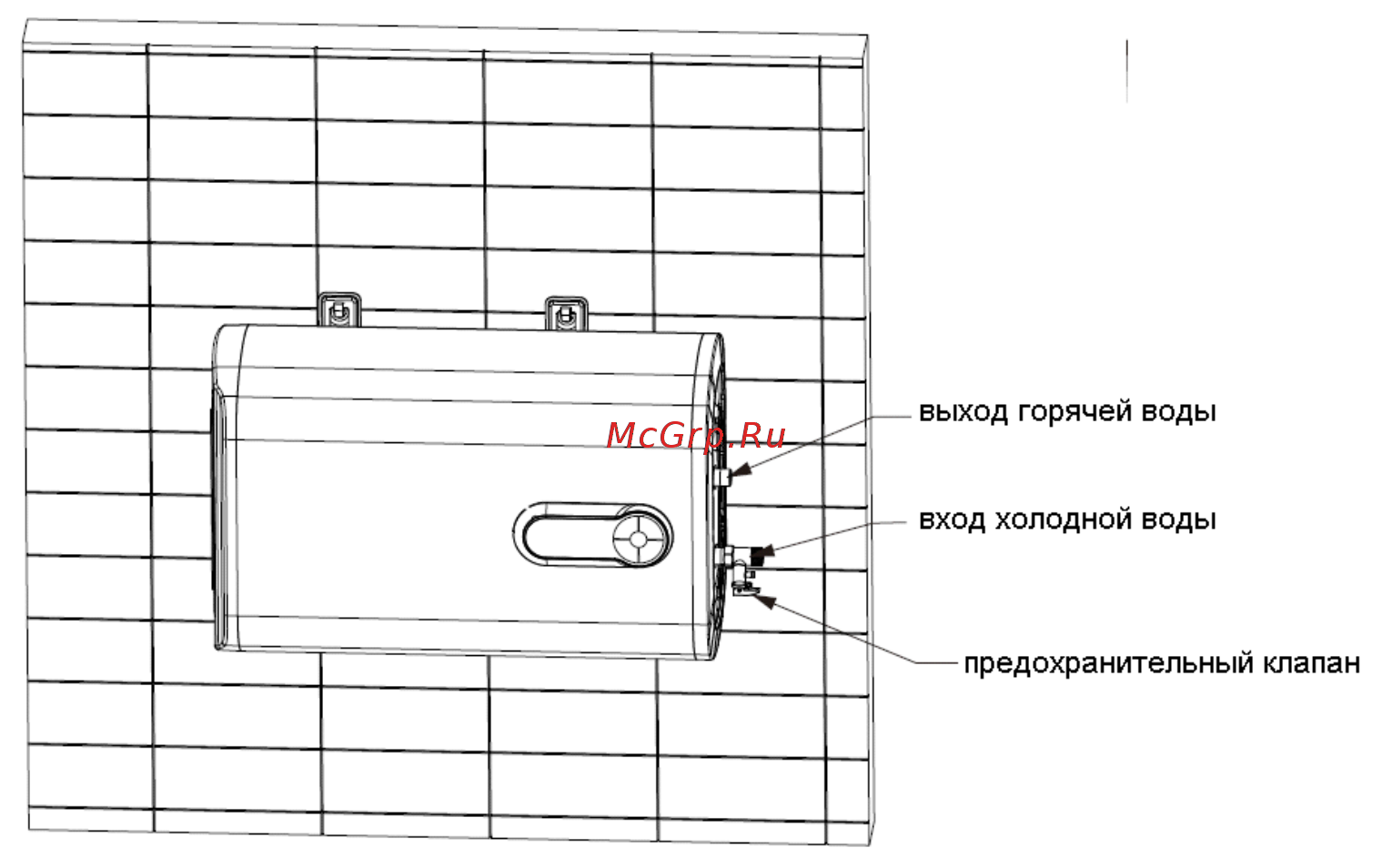

1. При горизонтальном варианте установки подвод холодной воды
осуществляется к нижнему патрубку водонагревателя, в этом случае
предохранительный клапан из комплекта прибора устанавливается на
нижний патрубок. Отвод нагретой воды к потребителям
осуществляется через верхний патрубок (см. рисунок ниже).
2. При вертикальном варианте установки аппарата подвод холодной
воды осуществляется к правому патрубку водонагревателя, и
предохранительный клапан устанавливается на этот правый
патрубок. В этом случае отвод нагретой воды к потребителям
осуществляется через левый патрубок (см. рисунок ниже).
