Стандартная оснастка

Комплект фланцев

Защитный кожух

Боковая рукоятка

Ключ

ЭКСПЛУАТАЦИЯ УГЛОШЛИФОВАЛЬНЫХ МАШИН

Установка дополнительной рукоятки

Дополнительная рукоятка (поз.1, рис.2) может быть установлена в одном из трех удобных для работы

положений.

Для установки рукоятки, необходимо поворачивать её по часовой стрелке до упора.

Для снятия рукоятки, поворачивайте её против часовой стрелки до полного вывинчивания.

Установка защитного кожуха

Защитный кожух (поз.2, рис.3) может быть установлен в любом, зависящем

от работы положении.

Для закрепления кожуха, необходимо:

Совместить выемку на хомуте кожуха с пазом на редукторе

Прокрутить кожух в любое удобное для работы положение

Зафиксировать положение кожуха специальным рычагом (поз.3, рис.3)

Установка и снятие рабочих инструментов

1. Отключите инструмент от источника питания.

2. Нажмите на кнопку фиксации шпинделя (поз

.4, рис.4). Наденьте гаечный ключ (поз.5, рис.4) на

внешний фланец (поз 6, рис.4), и медленно поворачивайте его гаечным ключом до тех пор, пока

вы не почувствуете, что замок фиксатора задействован. Продолжайте удерживать кнопку

фиксации, чтобы не допустить проворота вала. Вращайте гаечный ключ против часовой стрелки,

чтобы ослабить внешний фланец (поз.6, рис.4).

3. Снимите

внешний фланец (поз.6, рис.4).

4. Убедитесь в том, что выпуклая сторона внутреннего фланца крепко прижата к шпинделю.

Вставьте шлифовальный диск, убедившись в том, что диск плотно оделся на внутренний фланец.

Наложите внешний фланец (поз.6, рис.4) на диск, и затяните его.

5. Перед использованием электроинструмента проверьте вручную, свободно ли движется

установленный рабочий

инструмент.

Новые шлифовальные круги следует проверить перед эксплуатацией. Проверка осуществляется

холостым ходом в течение 30 секунд. Вибрирующие шлифовальные круги немедленно следует

удалить.

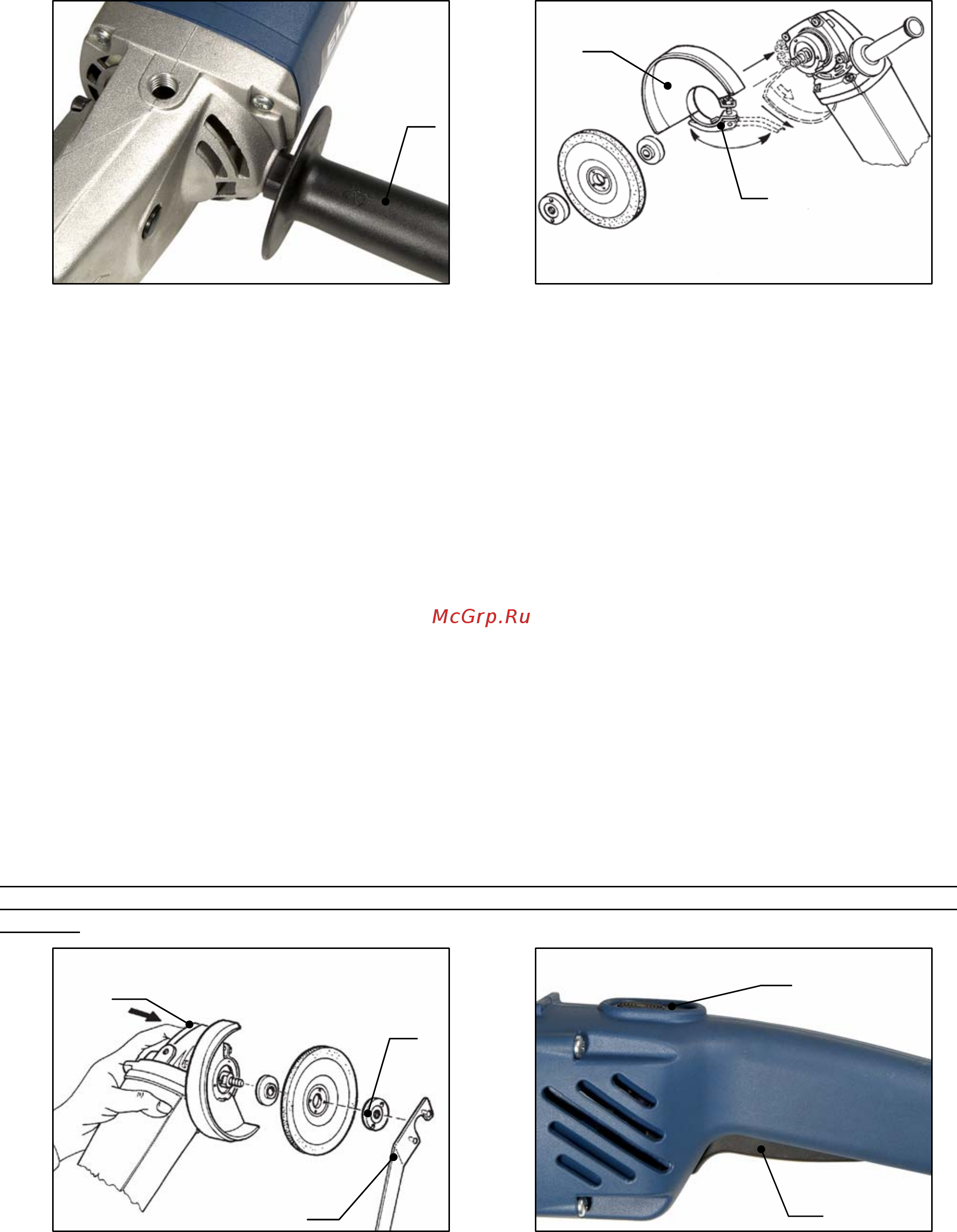

Рис.2

Рис.3

Рис.4

Рис.5
