3
ОБЩИЕ СВЕДЕНИЯ
Этот инструмент специально разработан для резки камня, бетона, черепицы, кирпичей и других
материалов, используемых при строительстве. Основное отличие от обычных отрезных машин это
правильно подобранные обороты, что позволяет эффективно использовать алмазные диски для
обработки данных строительных материалов. При этом значительно увеличивается
производительность труда, а так же повышается срок службы
режущего инструмента.
Помимо этого модель снабжена специальным кожухом для прецизионной резки и разъемом для
подключения пылесоса. Рукоятки расположены более эргономично для данного вида работ.
ЭКСПЛУАТАЦИЯ БОРОЗДОДЕЛА
Установка дополнительной рукоятки

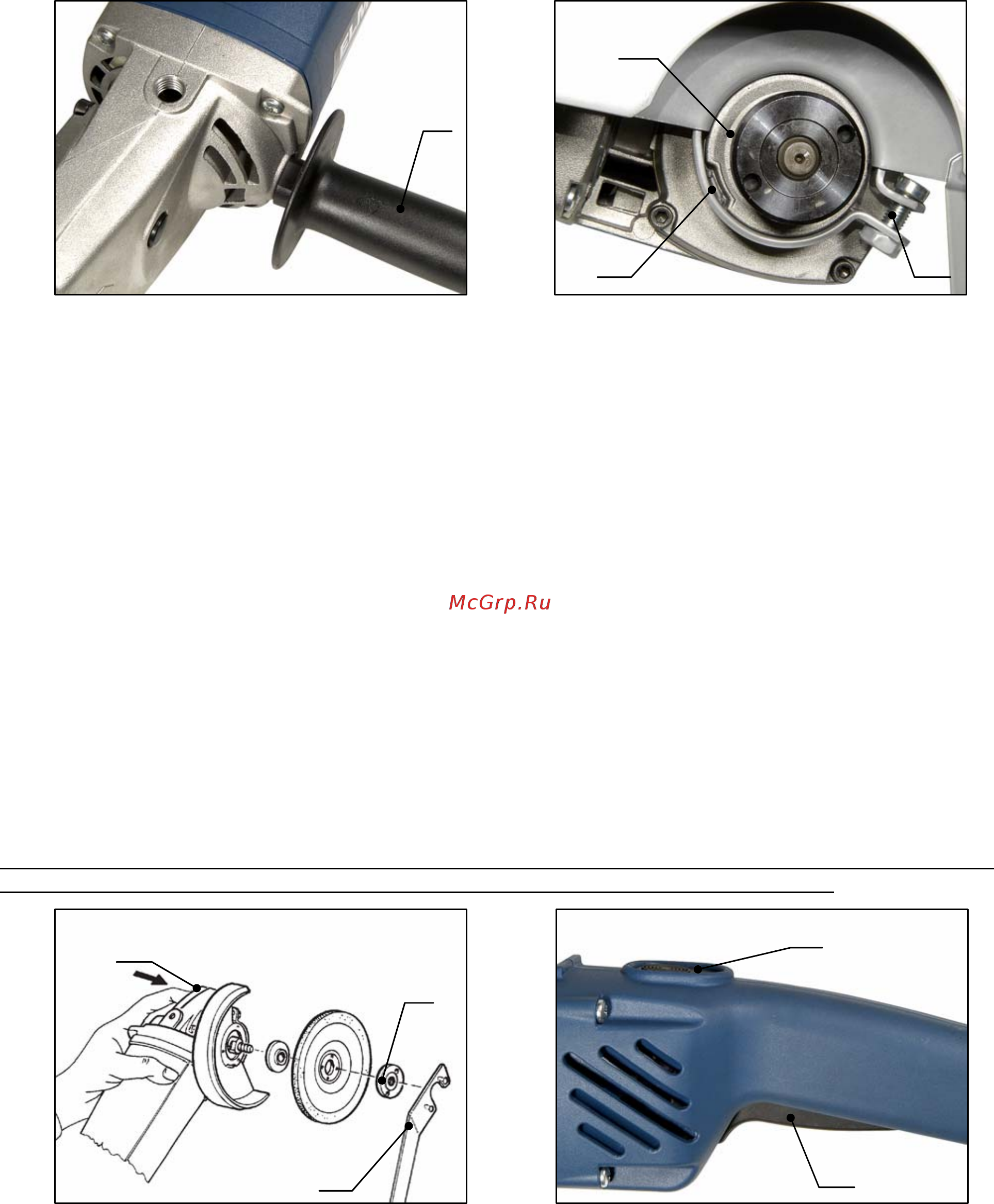

Дополнительная рукоятка (поз.1, рис.2) может быть установлена в одном из трех удобных положений.
Для установки рукоятки, необходимо поворачивать её по часовой стрелке до упора.
Для снятия рукоятки, поворачивайте её против часовой стрелки до полного вывинчивания.
Установка защитного кожуха
Защитный кожух может быть установлен в любом, зависящем от работы положении.
Для закрепления
кожуха, необходимо:
Совместить выемку (поз.2, рис.3) на хомуте кожуха с пазом на редукторе (поз.3, рис.3)
Прокрутить кожух в любое удобное для работы положение
Зафиксировать положение кожуха специальным винтом (поз.4, рис.3)
Установка и снятие рабочих инструментов
1. Отключите инструмент от источника питания.
2. Ослабьте винт (поз.2, рис.1) настройки глубины
реза и установите минимальную глубину.
3. Нажмите на кнопку фиксации шпинделя (поз.5, рис.4). Наденьте гаечный ключ (поз.6, рис.4) на
внешний фланец (поз 7, рис.4), и медленно поворачивайте его гаечным ключом до тех пор, пока
вы не почувствуете, что замок фиксатора задействован. Продолжайте удерживать кнопку
фиксации, чтобы не допустить проворота вала. Вращайте гаечный
ключ против часовой стрелки,
чтобы ослабить внешний фланец (поз.7, рис.4).
4. Снимите внешний фланец (поз.7, рис.4).
5. Убедитесь в том, что выпуклая сторона внутреннего фланца крепко прижата к шпинделю.
Вставьте шлифовальный диск, убедившись в том, что диск плотно оделся на внутренний фланец.
Наложите внешний фланец (поз.7, рис.4) на диск, и затяните его
.
6. Перед использованием электроинструмента проверьте вручную, свободно ли движется
установленный рабочий инструмент.
Новые круги следует проверить перед эксплуатацией. Проверка осуществляется холостым ходом в
течение 30 секунд. Вибрирующие шлифовальные круги немедленно следует удалить.
Работа выключателя
На модели EWS24ST стоит выключатель с блокировкой от случайного включения и с фиксацией во
включенном положении.
Для включения инструмента необходимо предохранительную кнопку (поз.8, рис.5) утопить вниз и
после этого нажать на рычаг выключателя (поз.9, рис.5). Для перевода в режим длительной работы,
Рис.2
1
7
5
6
Рис.4
Рис.5
9
8
42
3
Рис.3
