Установка станка должна проходить в закрытых помещениях, вполне достаточно условий столярной мастерской.

Поверхность, куда устанавливается станок, должна быть достаточно ровной и способной выдержать нагрузки.

СБОРКА

Если после распаковки станка Вы обнаружите повреждение, полученное в результате транспортировки, Вы

должны срочно поставить об этом в известность продавца и не начинать эксплуатацию станка.

1. Установите станок на верстак и закрепите его при помощи болтов (не входят в комплект)

2. Закрепите на поворотной рукоятке дополнительный рычаг

3. Установите поворотную рукоятку на вал регулятора глубины шлифования и зафиксируйте ее

шестигранным винтом.

РЕГУЛИРОВКИ

Настройка шлифовального барабана

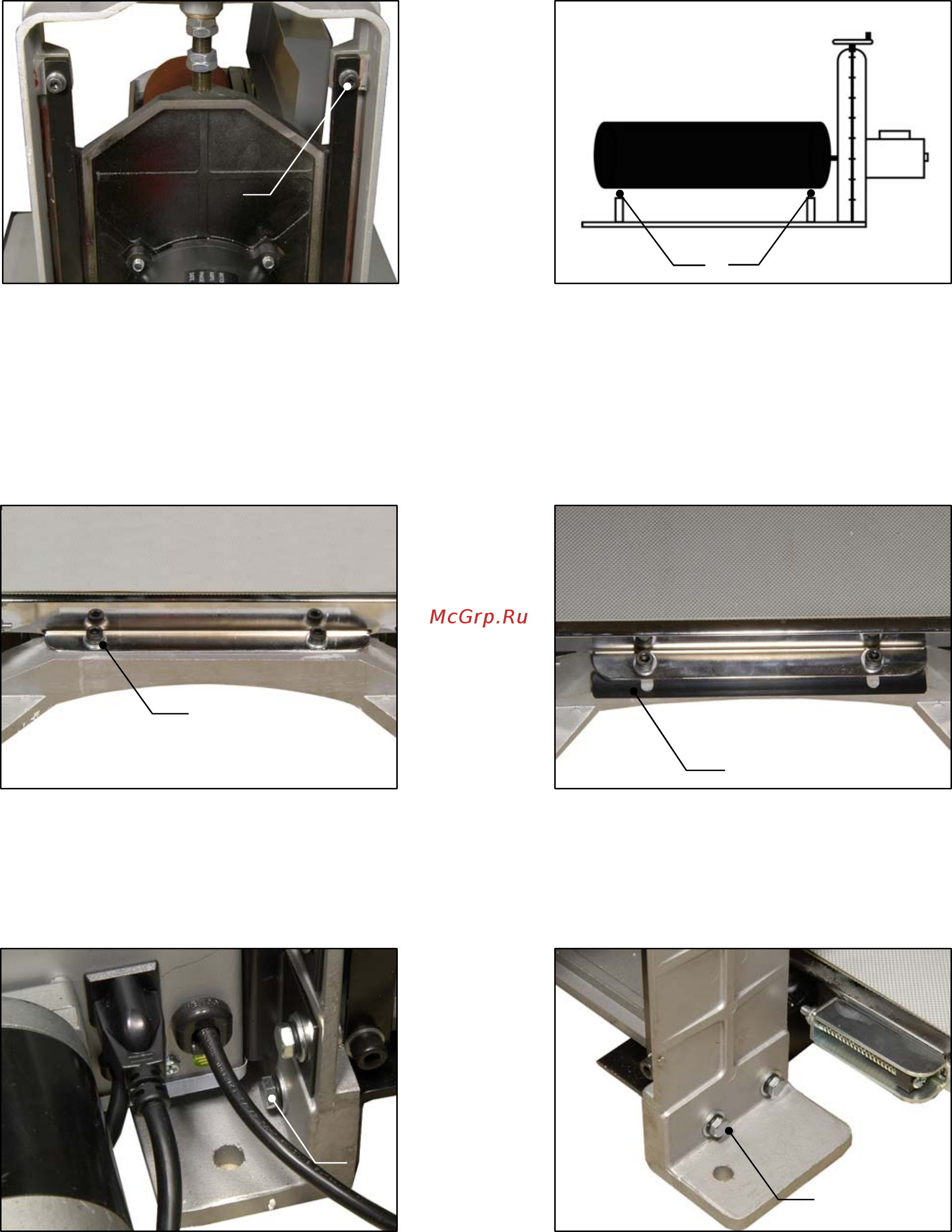

1. Проверьте затяжку крепежных винтов (поз.1, рис.2): если

винты будут затянуты слабо, то поверхность

шлифования будет неровной; если винты будут сильно затянуты, то регулировать глубину шлифования

будет очень тяжело. Для регулировки затяжки крепежных винтов, необходимо сначала ослабить

стопорные гайки, а затем ослабить или по необходимости подтянуть крепежные винты. После

регулировки затяжки крепежных винтов не забудьте затянуть стопорные гайки

для каждого винта.

2. Проверьте параллельность поверхности шлифовального барабана к поверхности подающей ленты. Для

этого поставьте по обоим краям шлифовального барабана два блока одинакового размера. При этом

расстояние «А» должно быть равно расстоянию «В» (рис.3).

Если расстояние «А» больше «В» на 0,5мм или если «А» больше «В» менее чем на 0,5мм,

то:

Ослабьте два болта крепления подающей ленты к станине (поз.2, рис.4)

Подложите между станиной и подающей лентой одну или две регулировочные пластины (поз.3, рис.5)

Затяните оба болта крепления (поз.2, рис.4)

Снова проверьте расстояния «А» и «В»

Если расстояние «А» больше «В» более

чем на 0,5мм, или расстояние «В» больше чем «А», то:

Рис.2

Рис.3

Рис.6

Рис.7

Рис.4

Рис.5
