5
Примечание: для наклона стола влево должен быть удален винт ограничения наклона стола
(поз.1, рис.3)
Регулировка наклона стола
1. Отключите станок от электропитания
2. Ослабьте рычаг фиксации (поз.16, рис.12),
наклоните стол на левую сторону, пока он не
упрется в болт ограничителя наклона (поз.1,
рис.3).

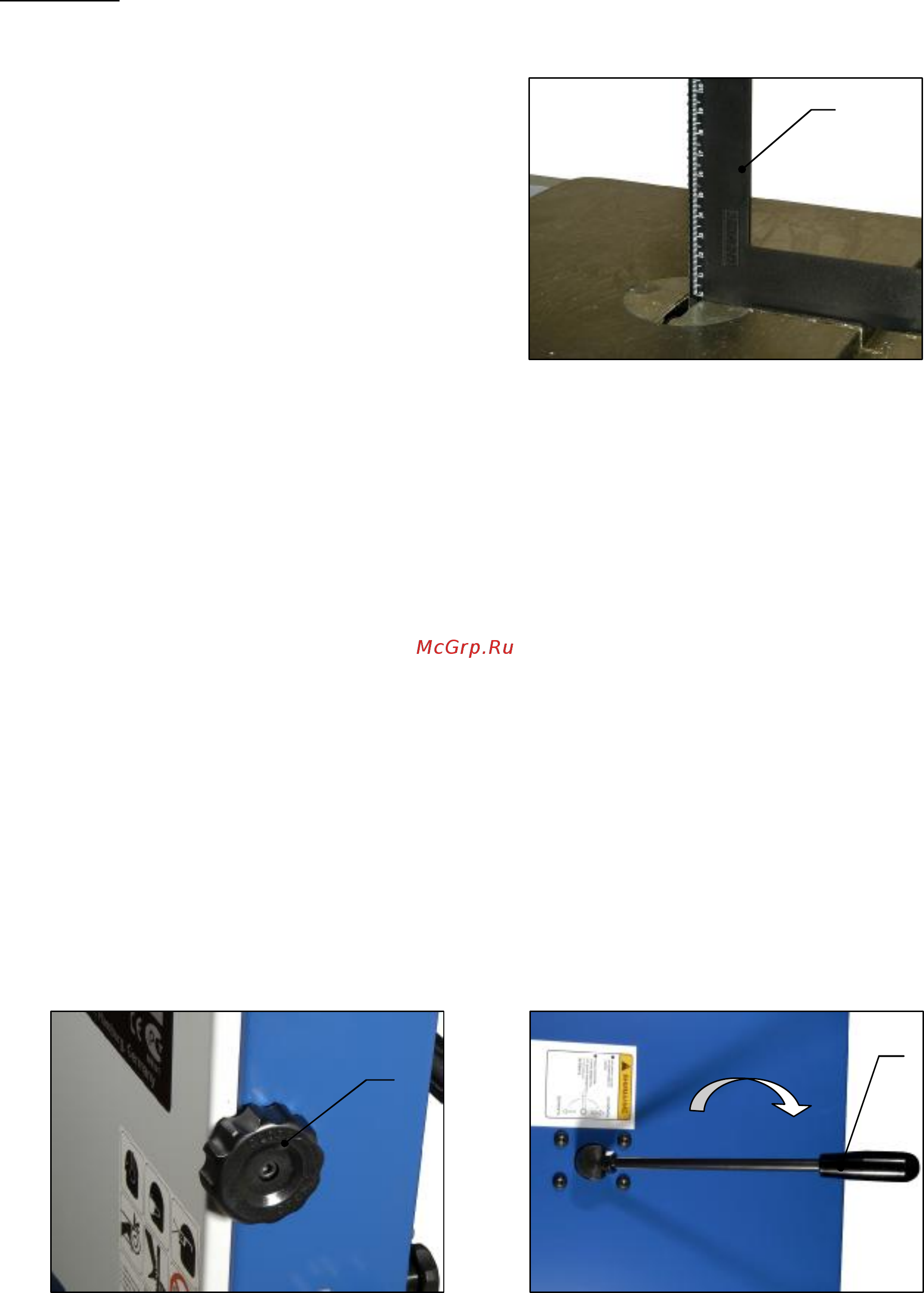

3. Для установки 90° между лезвием и столом
используйте угломер (поз.19, рис.13).
4. Если необходима регулировка, наклоните стол
вправо и зафиксируйте на месте рычагом
фиксации.
5. Ослабьте стопорную гайку, поворачивайте болт
(поз.1, рис.3) ограничителя стола влево или
вправо, чтобы поднять его или опустить. Затем
зафиксируйте его положение стопорной гайкой.
6. Разблокируйте стол, наклоните назад на болт ограничителя наклона и убедитесь, что он
находится в положении 90° по отношению к лезвию.
7. Если необходимо, отрегулируйте положение указателя (поз.18, рис.12) на шкале наклона стола.
Лезвия станка.
Лезвие – чувствительная часть, подвергаемая огромной нагрузке. При использовании убедитесь, что
лезвия надлежащей толщины, ширины и закалки для различных видов материалов.
Всегда используйте более широкое лезвие. Узкое лезвие применяется только для распила
небольших крутых изгибов и для тонкой деликатной работы. Это сохранит лезвия и сделает работу
лучше.
Если при распиле необходимо нажимать на лезвие, то это означает, что лезвие затупилось
(установите заточенное лезвие). Если лезвие сломалось, оно может быть запаяно или заварено. При
плохом наклепе лезвие вскоре сломается в другом месте. В среднем, лезвия должны затачиваться
после 4 рабочих часов.
В некоторых случаях поломка лезвия неизбежна. Причиной являются специфические нагрузки,
которым подвергается лезвие, нехватка техобслуживания или недооценка детали пользователем при
сборке или регулировке лезвия или направляющих. Наиболее распространенные причины поломки
лезвия:
неправильная настройка и регулировка направляющих
воздействие на лезвие или скручивание его вокруг изгиба с коротким закруглением
быстрая подача заготовки
затупление зубцов или недостаточная твердость лезвия
чрезмерное натяжение лезвия
верхняя направляющая установлена слишком высоко над заготовкой
использование плохо запаянных или заваренных лезвий
дальнейшая эксплуатация непригодных для распила лезвий
Смена лезвий
1. Отключите электропитание.
2. Удалите вкладку в центре стола и шплинт.
3. Откройте верхнюю и нижнюю крышки маховиков, повернув фиксирующие ручки (поз.20, рис.14) по
часовой стрелке.
4. Поверните рычаг (поз.21, рис.15) быстрой смены лезвия по часовой стрелке (для ослабления
натяжки).
5. Снимите лезвие с маховиков и извлеките его прямо через паз в столе.
19
Рис.13
Рис.14
20
Рис.15
21
