3

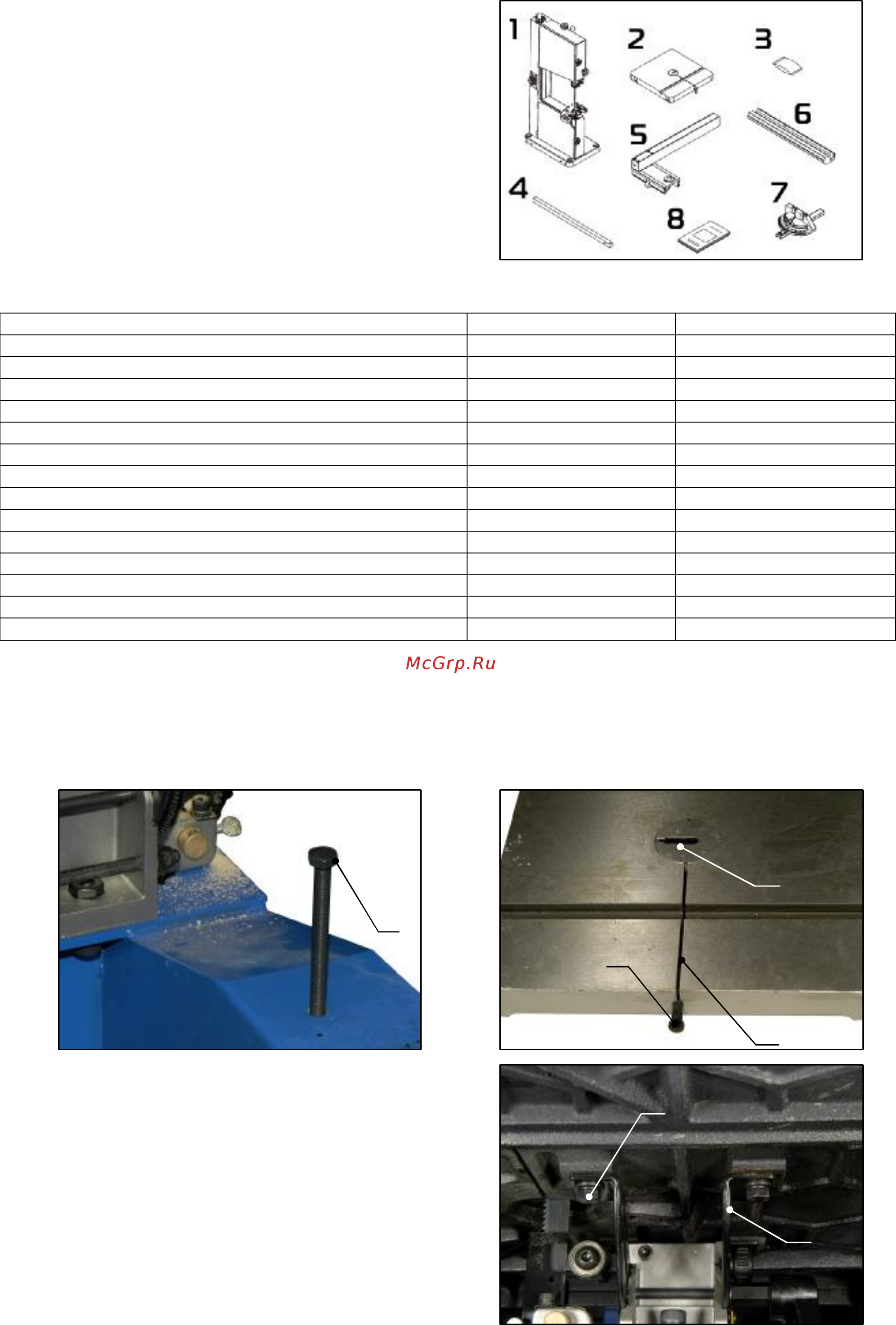

РАСПАКОВКА
Станок должен быть осторожно распакован, все составные части проверены. Не выбрасывайте
упаковку, пока станок не будет полностью установлен.
1. станок
2. стол
3. крепежные детали
4. квадратная трубка
5. ограничитель реза
6. фиксирующая основа
7. угловая направляющая
8. руководство по эксплуатации
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Табл.1
Тип BSM-317 BSM-321
Мощность (Вт) 1500 1500
Максимальная высота распила (мм) 300 300
Максимальная ширина распила (мм) 410 514
Максимальный распил (ограничитель распила) (мм) 370 474
Длина лезвия пилы (мм) 3345 3865
Ширина лезвия пилы (мм) 3-25 6-32
Скорость лезвия пилы (об/мин) 393/841 485/1037
Размер стола (мм) 430х430 530х530
Наклон стола (мм) Лево-10гр/Право-45гр Лево-10гр/Право-45гр
Размер маховика (мм) 430 530
Высота стола от земли (мм) 950 950
Диаметр сборника опилок (мм) 100 100
Габаритные размеры (мм) 800х650х1850 1000х775х2000
Вес (кг) 121 163
СБОРКА
Ленточнопильные станки модели BSM-317/321 поставляется с завода-изготовителя частично
разобранными.
Предупреждение: перед сборкой, эксплуатацией и регулировкой станка внимательно прочтите
инструкцию во избежание получения серьезных травм.
Сборка стола:
1. Установите винт (поз.1, рис.3) ограничения
наклона стола влево, снизу зафиксируйте снизу
его положение стопорной гайкой.
2. Удалите вкладку (поз.3, рис.4) в центе стола (поз.2,
рис.4) и шплинт (поз.4, рис.4).
3. Вставьте лезвие в паз (поз.5, рис.4) стола.
4. Передвигайте стол, пока лезвие не окажется в
центре стола.
5. Установите рабочий стол на устройство (поз.6,
рис.5) наклона стола
6. Зафиксируйте положение стола четырьмя
крепежными болтами (поз.7, рис.5).
Рис.4
3
4
Рис.3
1
2
5
Рис.
5
6
7
Рис.2
