УСТАНОВКИ
Распаковка
Выньте металлорежущий станок из коробки и установите его на верстак.

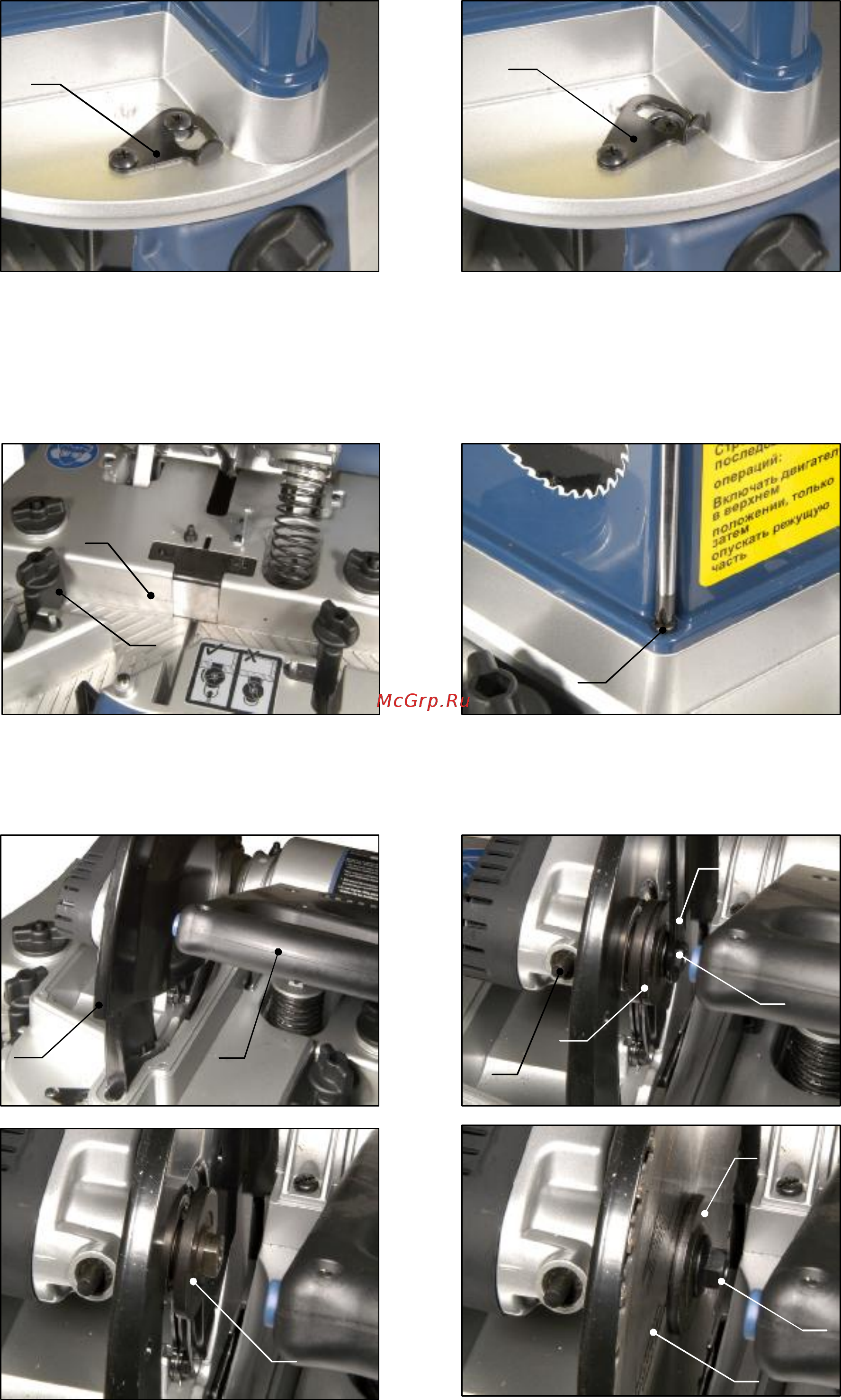

Поверните фиксирующую защелку (пол.1, рис.2) на освобождение (поз.1, рис.3) и поднимите
режущую головку в верхнее положение.
Ознакомьтесь с составными частями станка и внимательно прочтите руководство по
эксплуатации.
Установка режущего диска
1. Установите оба фиксатора (поз.2, рис.4) заготовки так, чтобы они плотно упирались в заднюю
стенку (поз.3, рис.4) направляющей для реза.
2. Отключите станок от источника питания и зафиксируйте режущую головку в нижнем положении
при помощи фиксирующей защелки (поз.1, рис.2).
3. Открутите три винта (поз.4, рис.5) и снимите пластиковый кожух режущего диска.
1
1
Рис.2
Рис.3
Рис.
4
Рис.
5
2
3
4
Рис.
6
Рис.
7
5
6
7
8
9
10
Рис.
8
Рис.9
11
12
13
14
