ВАЖНО!

Все работы по установке и подключению матов проводите при от-

ключенном напряжении.

4.1. Подготовьте в стене место для установки терморегулятора.

4.2. Проштробите в стене канавки для электропроводки, установочного

провода мата и монтажной трубки.

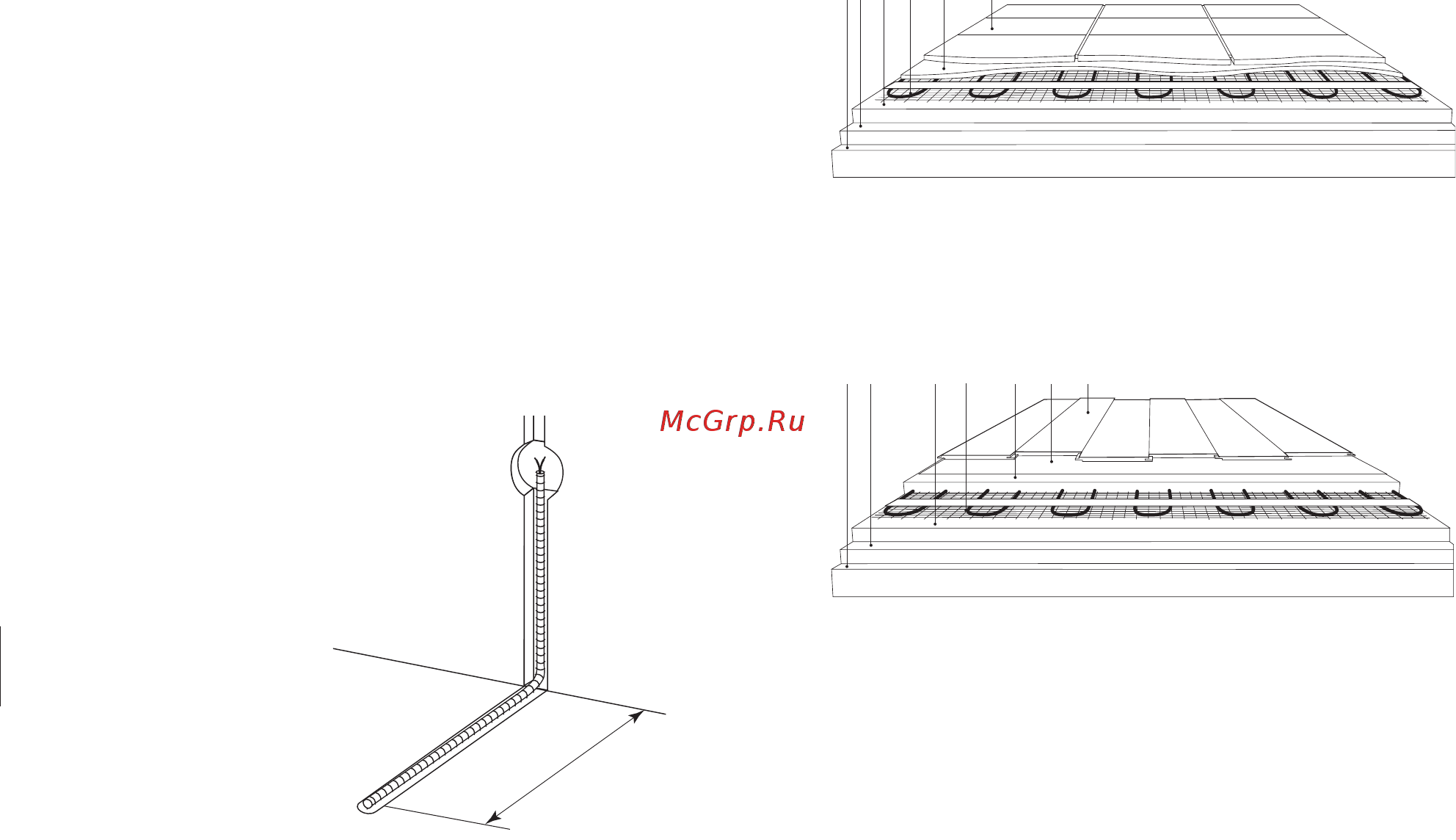

4.3. Установите датчик температуры.

a. Поместите датчик в монтажную трубку таким образом, чтобы он

располагался вблизи ее конца.

b. Конец трубки плотно закройте заглушкой.

c. Расположите монтажную трубку с датчиком внутри по месту со-

гласно Вашему плану.

50 cm

* Распаечная коробка используется

в случае подключения к одному

терморегулятору 2-х матов. Не

входит в комплект поставки.

4. МОНТАЖ

Монтаж и подключение системы «теплый пол» должен производить ква-

лифицированный специалист.

1 – Напольное покрытие (керамическая плитка, натуральный камень и т. п.)

2 – Плиточный клей (5–8 мм)

3 – Нагревательный мат

4 – Цементно-песчаная стяжка (не менее 3 см)

5 – Теплоизоляция

6 – Основание

1 – Декоративное напольное покрытие (ламинат, линолеум, ковролин и т. п.)

2 – Подложка под декоративное напольное покрытие

3 – Цементно-песчаная стяжка (не менее 3 см)

4 – Нагревательный мат

5 – Цементно-песчаная стяжка (не менее 3 см)

6 – Теплоизоляция

7 – Основание

В случае применения теплых полов на основе нагревательных матов

в качестве основного обогрева схема укладки нагревательного мата бу-

дет следующей:
