4 5

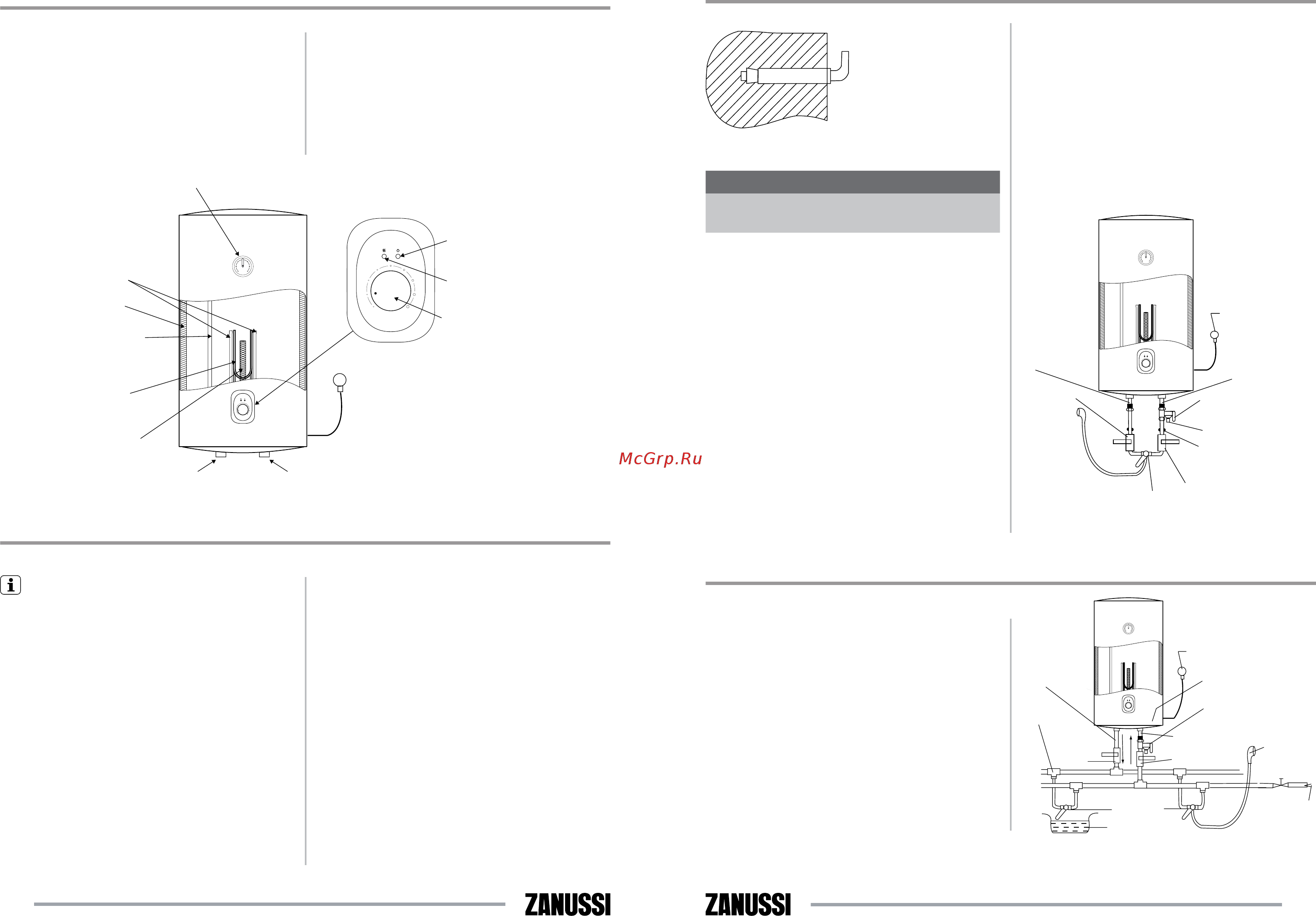

Краткое описание водонагревателя
6. Внутренняя утолщенная пенополиуретановая
теплоизоляция позволяет эффективно сохра-
нять температуру нагретой воды, сводит к
минимуму теплопотери и снижает энергопо-
требление водонагревателя.
7. Встроенный температурный регулятор: обе-
спечивает постоянный и надежный контроль
температуры воды в водонагревателе.
8. Диапазон регулировки температуры нагрева
воды от 30 °С до 75 °С. Шкала регулиров-
ки отмечена диапазоном «LOW» — низкая
температура нагрева, «ECO» — экономичный
режим — около 55 °С, «HIGH» — высокая тем-
пература нагрева.
9. Простая и удобная эксплуатация и обслужива-
ние водонагревателя.
Термометр
Шнур
питания
Магниевый
антикоррозийный
анод
Световой
индикатор питания
Термостат
Ручка регулировки
температуры и выключения
прибора
Световой
индикатор нагрева
Трубка забора
горячей воды
Выход
горячей воды
Нагревательный
элемент
Вход
холодной воды
Теплоизоляция
ECO
OFF HIGH
LOW
ECO
OFF
HIGH
LOW
Монтаж водонагревателя
Примечание:
Удостоверьтесь, что для установки элек-
трического водонагревателя используются
оригинальные детали, предоставленные про-
изводителем, которые могут выдержать вес
наполненного водой водонагревателя. Не
устанавливайте водонагреватель на крепле-
ние, пока не убедитесь, что крепление уста-
новлено надежно. В противном случае, элек-
трический водонагреватель может упасть со
стены, что приведет к его повреждению или
может стать причиной серьезных травм. При
выборе мест под отверстия для крепежных
болтов, удостоверьтесь, что с обеих сторон
от стен ванной комнаты или другого поме-
щения до корпуса водонагревателя имеется
зазор не менее 0,2 м для облегчения доступа
при проведении технического обслуживания
в случае необходимости.
В случае, если в водонагреватель поступает вода
напрямую из скважин, колодцев или водонапор-
ных башен, для эксплуатации водонагревателя
обязательно нужно использовать фильтр грубой
очистки для поступающей в водонагреватель
холодной воды.
Фильтр грубой очистки можно приобрести в специ-
ализированных магазинах.
Если фильтр грубой очистки не установлен, гаран-
тия на изделие не распространяется.
1. Электрический водонагреватель следует
устанавливать на твердую вертикальную
поверхность (стену).
2. После выбора места монтажа определите
места под два крепежных болта с крюками
(в зависимости от спецификаций выбранно-
го изделия). Проделайте в стене два отвер-
стия необходимой глубины с помощью сверла
размером, соответствующим размеру крепеж
Рис. 1
Монтаж водонагревателя
Подключение к водопроводу
Крепежный анкер для монтажа
Рис. 2
Объем, л 30 50 80 100
Расстояние между
отверстиями, мм
200
3. Если ванная комната слишком мала для уста-
новки водонагревателя, он может быть уста-
новлен в любом другом помещении, защищен-
ном от попадания прямых солнечных лучей
и дождя. Однако для сокращения тепловых
потерь в трубопроводе водонагреватель сле-
дует устанавливать как можно ближе к месту
использования воды.
4. При подключении к системе водоснабже-
ния необходимо предусмотреть и реализо-
вать установку индивидуальных запорных
вентилей на линии подачи холодной воды в
водонагреватель и на линии выхода горячей.
Индивидуальные запорные вентили по линии
горячей и холодной воды должны быть в
закрытом состоянии в период неиспользова-
ния водонагревателя, проведения профилак-
тических и технологических работ на линии
1. Для подключения водонагревателя к водо-
проводу применяются трубы диаметром G1/2.
2. Подключение обратного предохранительного
клапана: клапан следует устанавливать в месте
входа холодной воды (удостоверьтесь, что гибкая
сливная трубка установлена, на отверстие спу-
ска давления и слива воды и направлена вниз).
3. Во избежание протечек при подключении тру-
бопровода на концы резьбовых соединений
следует установить комплектные резиновые
уплотнительные прокладки.
4. Если необходимо реализовать многоканаль-
ную систему водоснабжения, используйте
способ соединения (см. рис. 4).
Рис. 3
Рис. 4
водоснабжения. Установка и правильное
использование запорных вентилей являются
обязательным условием при предоставлении
гарантийного обслуживания, а так же залогом
длительной и безаварийной работы водона-
гревателя.
Шнур
питания
Соединительный тройник
входа холодной воды
Смеситель
Отверстие для спуска
давления и слива воды
Обратный предохрани-
тельный клапан
ECO
OFFHIGH
LOW
Кран
на выходе
горячей
воды
Выход
горячей воды
Выход
холодной
воды
Кран на входе
холодной воды
Т
ройник
водоразбора
Ванна
Смеситель
Магистраль
холодного
водоснаб-
жения
Водонагреватель
Душевая
насадка
Обратный
предохранительный
клапан
Кран на входе
холодной воды
Выход
горячей
воды
Вход холодной воды
Шнур
питания
ECO
OFFHIGH
LOW
Кран
на выходе
горячей
воды
