18 19

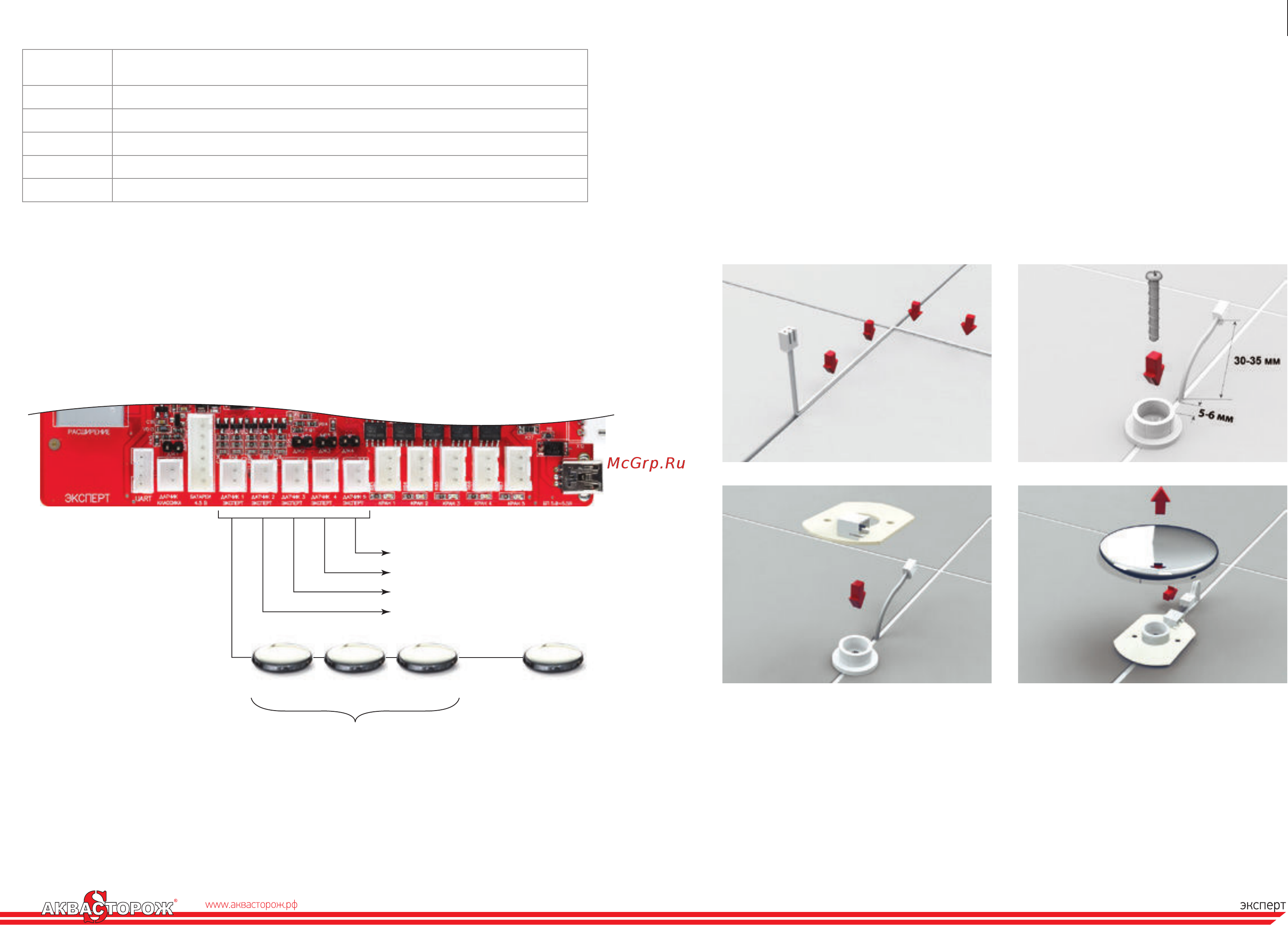

Монтаж датчиков «Аквасторож»

Датчики системы «Аквасторож» можно устанавливать как со скрытой прокладкой проводов,

так и с открытой. Скрытая прокладка провода возможна даже при законченном ремонте, в этом

случае можно проложить провод между кафельной плиткой. Также датчики можно устанавли-

вать в фиксированном или нефиксированном положениях. При установке датчиков в труднодос-

тупных местах, например, под кухонным гарнитуром, под стиральной машиной и т.п., рекомен-

дуется нефиксированный тип установки. В этом случае будет возможность вытянуть датчик за

провод для его просушки.

Расстояние от точки выхода провода до края основания корпуса датчика должно быть 5-6 мм.

Длина видимой части провода 30-35 мм. Если датчик является разветвителем, т.е. к нему будет

подключен другой датчик, к ним применяются те же требования по остаточным длинам. До-

нышко фиксируется к полу винтом или двусторонним скотчем.

Рекомендации по выбору места установки датчиков

‣ Устанавливайте датчики вне зоны прямого обильного падения брызг, где может образовать-

ся лужица;

‣ Устанавливайте датчики в непосредственной близости от водопровода и санитарно-техниче-

ских приборов (за унитазом, под раковиной и т.п.);

‣ Первый датчик необходимо размещать в нефиксированном положении в сантехшкафу.

Установка без фиксации позволит легко вытянуть датчик за провод наружу через лючок.

В случае фиксированного монтажа просушка первого датчика будет затруднительна (при

подключении датчиков во все 6 разъемов контроллера первый датчик, расположенный в сан-

техшкафу, желательно подключать в цепь № 0, так как обрыв цепи здесь наименее возможен).

Местоположение датчиков «Аквасторож»

(заполняется установщиком или пользователем)

№ датчика

Комбинированное подключение датчиков «КЛАССИКА» и «ЭКСПЕРТ»

в одну цепь с контролем обрыва цепи

К каждому разъему № 1-5 (кроме разъема № 0) можно подключить цепь из датчиков серии

«КЛАССИКА» с конечным датчиком серии «ЭКСПЕРТ». При таком подключении защита срабо-

тает при обрыве любого участка провода, либо при выходе из строя любого датчика, как «ЭКС-

ПЕРТ», так и «КЛАССИКА».

Датчик «ЭКСПЕРТ»

Датчики «КЛАССИКА»

1... – ...100

До 100 датчиков «КЛАССИКА»

на одну цепь (всего 500 датчиков)

№ 1 № 2 № 3 № 4 № 5
