3. Комплект поставки (рис. 1):

№

Наименование Кол-во

1 Корпус DWM в сборе (1) (рис. 1) 1 шт.

2 Модули (рис. 1):

Сменный фильтрующий модуль К5 (3)

Сменный фильтрующий модуль К2 (2)

Сменный мембранный модуль КО50S (4)

Сменный фильтрующий модуль К7М (5)

1 шт.

3 Соединительные трубки (рис. 2):

трубка JG 3/8” (d 9,5 мм), цвет трубки – красный

трубка JG 1/4” (d 6,35 мм) (дренажная), цвет трубки – черный

трубка JG 1/4” (d 6,35 мм) с запрессованной металлической втулкой

(цвет трубки – синий)

дренажный хомут для трубки JG 1/4” (d 6,35 мм)

1 шт.

1 комплект

4 Узел подключения (рис. 3) 1 комплект

5 Кран для чистой воды (кран с керамической парой) (рис. 4) 1 комплект

6 Сервисная заглушка (рис. 1Б, 1В) 3 шт. + 1 шт. для разборного

мембранного модуля

8 Ключ для трубки JG 1 шт.

7 Инструкция по эксплуатации 1 шт.

1. Корпус DWM (1) состоит из верхней плиты, в которой закреплены четыре коллектора для подсоединения сменных

фильтрующих модулей и гидроавтоматики DWM. Верхняя плита закрыта декоративной крышкой, закрепленной тремя

пластиковыми фиксаторами. Важной деталью корпуса DWM является накопительный бак для чистой воды. Так как

производительность обратноосмотической мембраны невелика (зависит от типа мембраны, температуры воды и

давления в водопроводе), вода после мембраны поступает в накопительный бак для того чтобы Вы могли пользоваться

чистой водой в любой момент и в необходимых количествах.

4. Устройство и принцип работы DWM

А: Основные блоки DWM:

1 – Корпус DWM в сборе;

2, 3 – Блок предварительной водоподготовки;

4 – Блок обратноосмотической мембраны;

5 – Блок кондиционирования воды.

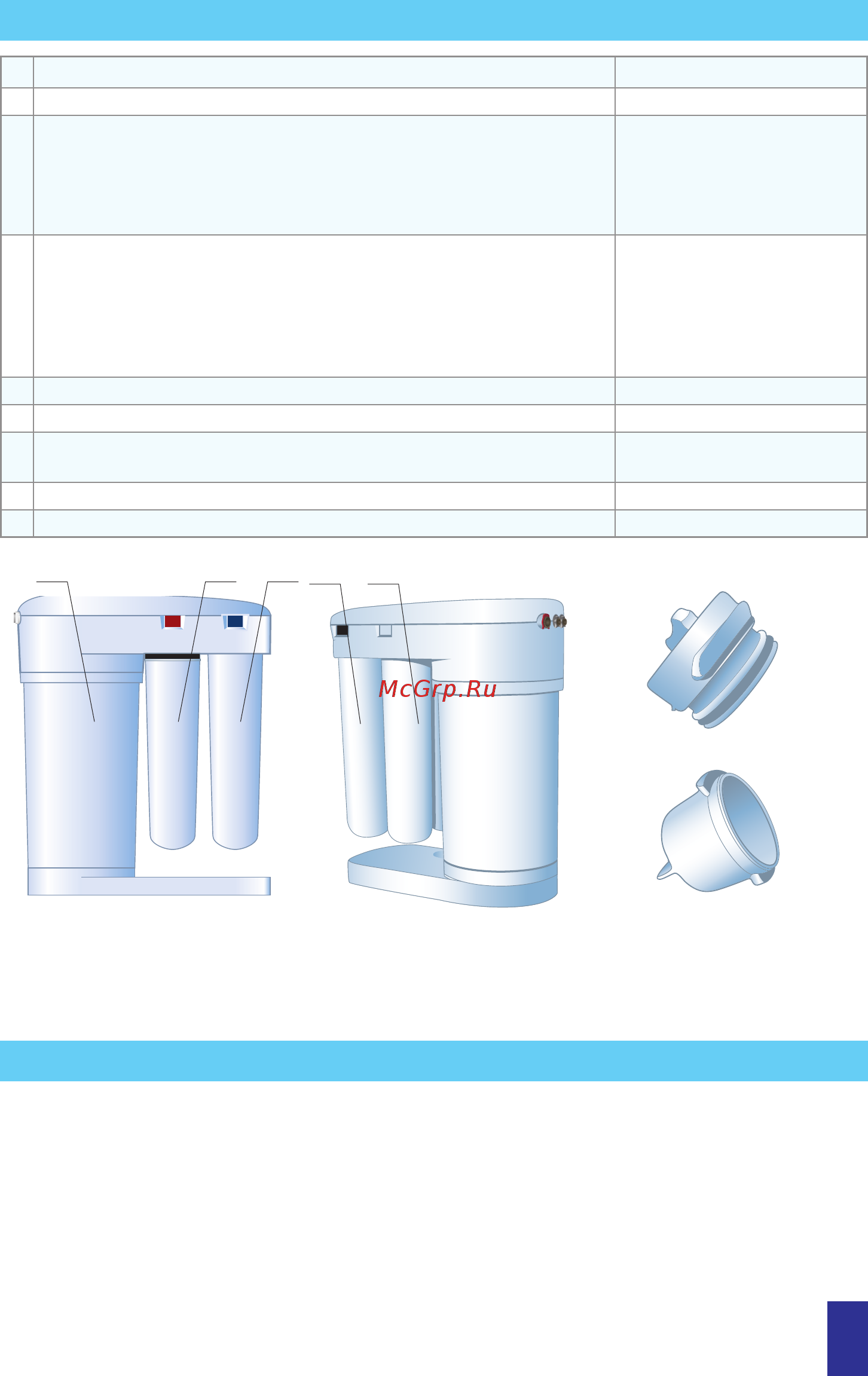

Рис. 1

3 5

1 4 2

Б: Заглушка мембранного модуля.

В: Заглушка модуля предфильтрации.

К2

К5 К7М

КО50S
