Работа инвертора основана на принципе фазового сдвига напряжения (инверсии).

Переменный ток промышленной частоты (50 Гц) подается на высокочастотный

выпрямитель, а затем – на низкочастотный фильтр. В дальнейшем полученный

постоянный ток преобразуется коммутированным инвертором, на IGBT-

транзисторах , в ток высокой частоты. Ток высокой частоты подается на силовой

трансформатор, который в свою очередь выдает необходимую для сварки

мощность. Вторичный выпрямитель преобразует переменное напряжение высокой

частоты, соответствующее величине сварочного напряжения, в постоянное

напряжение, со сглаживанием пульсаций тока. Плата управления осуществляет

связь между выходным и входным каскадами, позволяя тем самым регулировать

параметры сварочного тока на выходе аппарата.

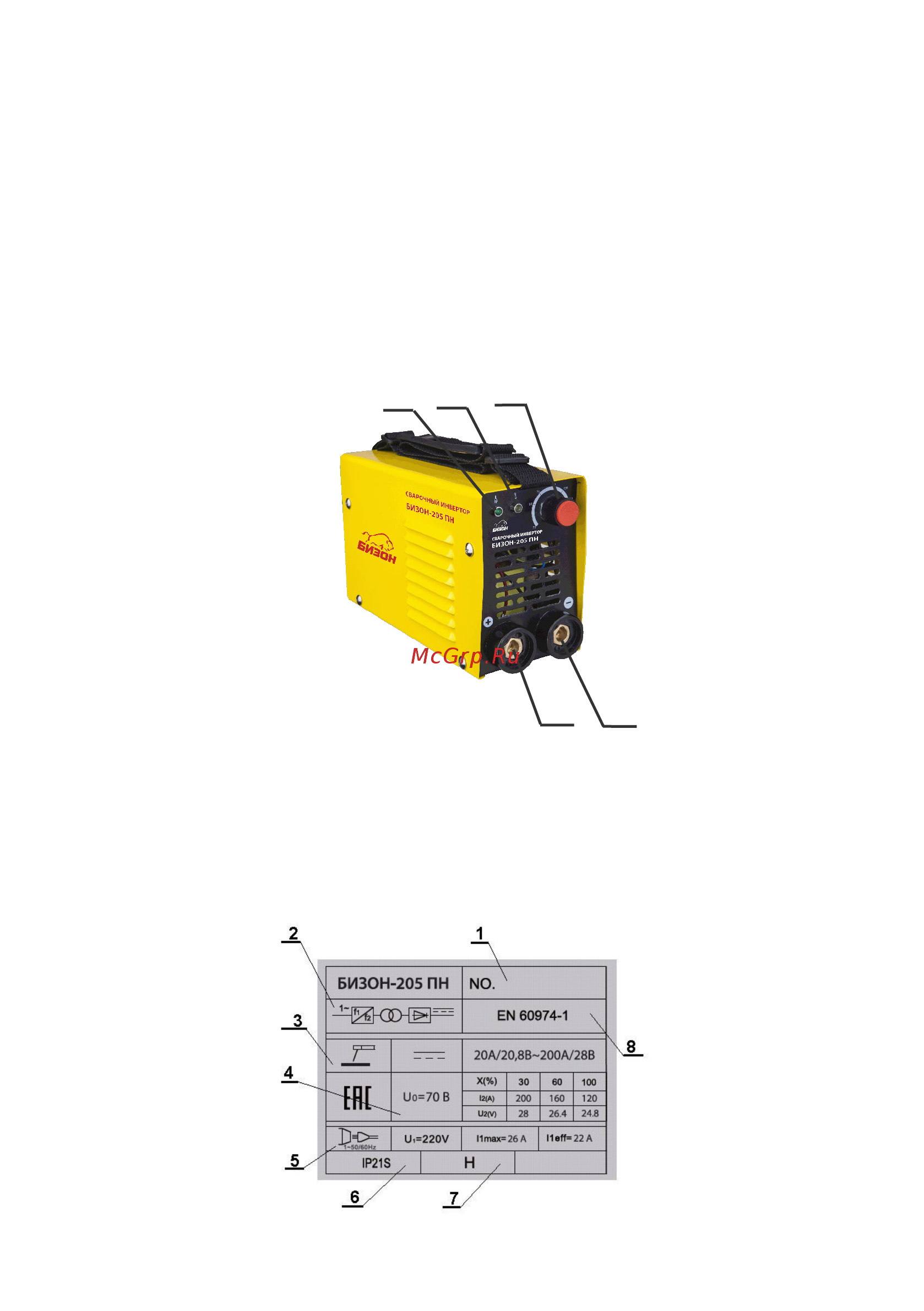

На рис1. представлен общий вид инвертора.

Рис.1. Общий вид

1- регулятор силы тока; 2- индикатор перегрузки; 3-индикатор сети питания ; 4-

клемма «плюс»; 5-клемма «минус»
