SKAT ST12345

Подключение изделия (рис.4.2.1) производить в следующей последовательности:

 стабилизатор заземлить;

 снять крышку, закрывающую клеммную колодку;

 пропустить провода нагрузки и сети через кабельные вводы

(люверсы),предварительно изъяв их из пазов крышки;

 произвести обжимку кабелей кольцевыми клеммами (в комплект поставки не

входят);

 подключить провода нагрузки и сети к клеммной колодке в соответствии с

назначением и фазировкой (см. рис. 4.2.1);

 установить люверсы в пазы крышки;

 установить защитную крышку на место, закрутить крепеж.

ВНИМАНИЕ!

Сечение и длина соединительных проводов нагрузки должны

соответствовать максимальным токам, указанным на стр.12.

Провода подводящие сетевое питание должны быть в двойной

изоляции сечением не менее 10 кв.мм.

4.2. Подключение стабилизатора

4. Установка и

подключение

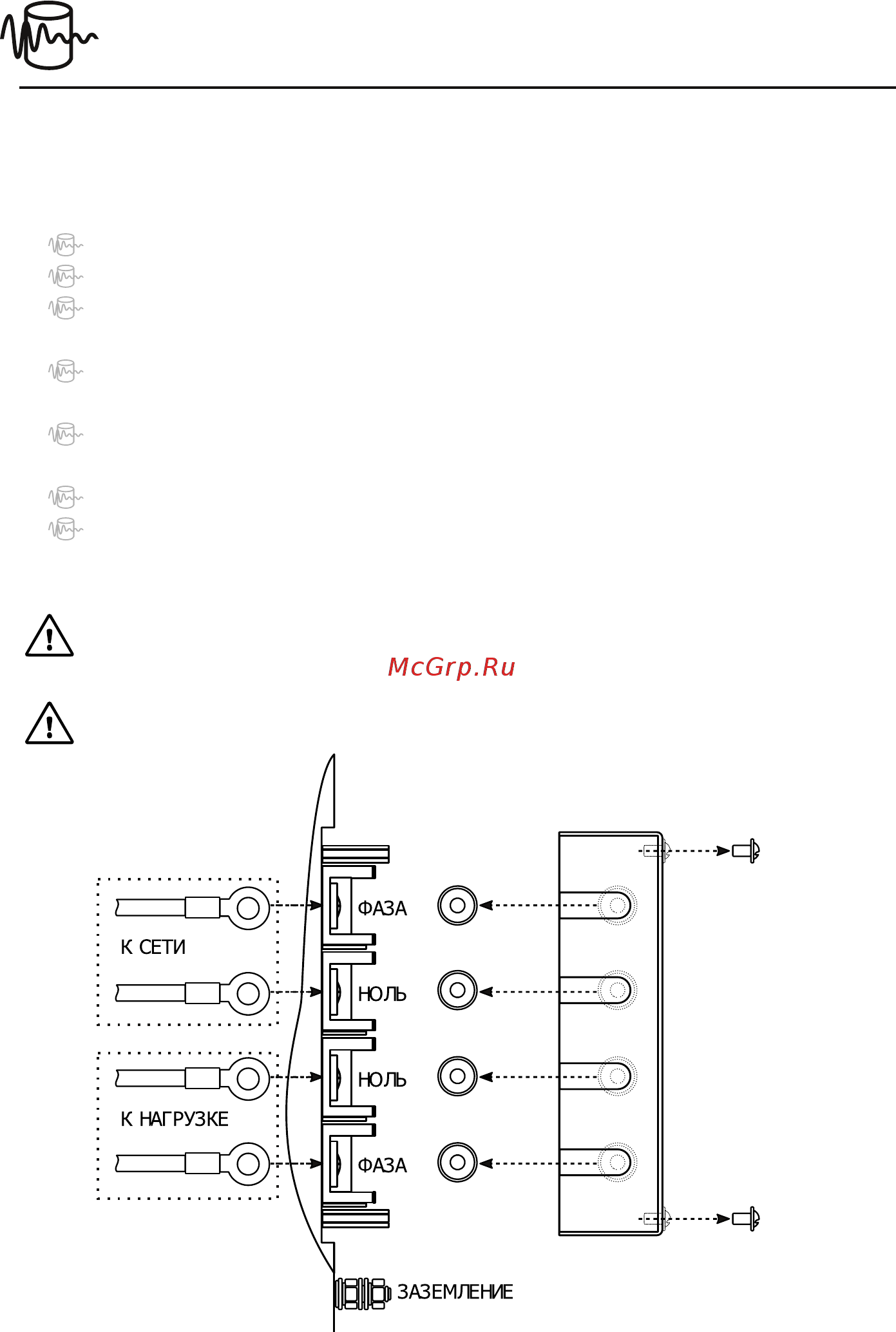

рис.4.2.1
