SKAT ST12345

3.2. Внешний вид стабилизатора

3. Описание

Стабилизатор  1 шт.,

Руководство по эксплуатации  1 экз.,

Тара  1 компл.

Стабилизатор выполнен в металлическом корпусе цилиндрической формы (см. рис.

3.2.1). На лицевой стороне корпуса расположена панель индикации и управления с

дисплеем, индикаторами отображаемого параметра, индикаторами аварийных режимов

и кнопкой выбора отображаемых параметров.

На задней стороне корпуса расположена клеммная колодка для подключения сети и

нагрузки, закрытая защитной крышкой. На верхней поверхности стабилизатора

размещен автоматический выключатель.

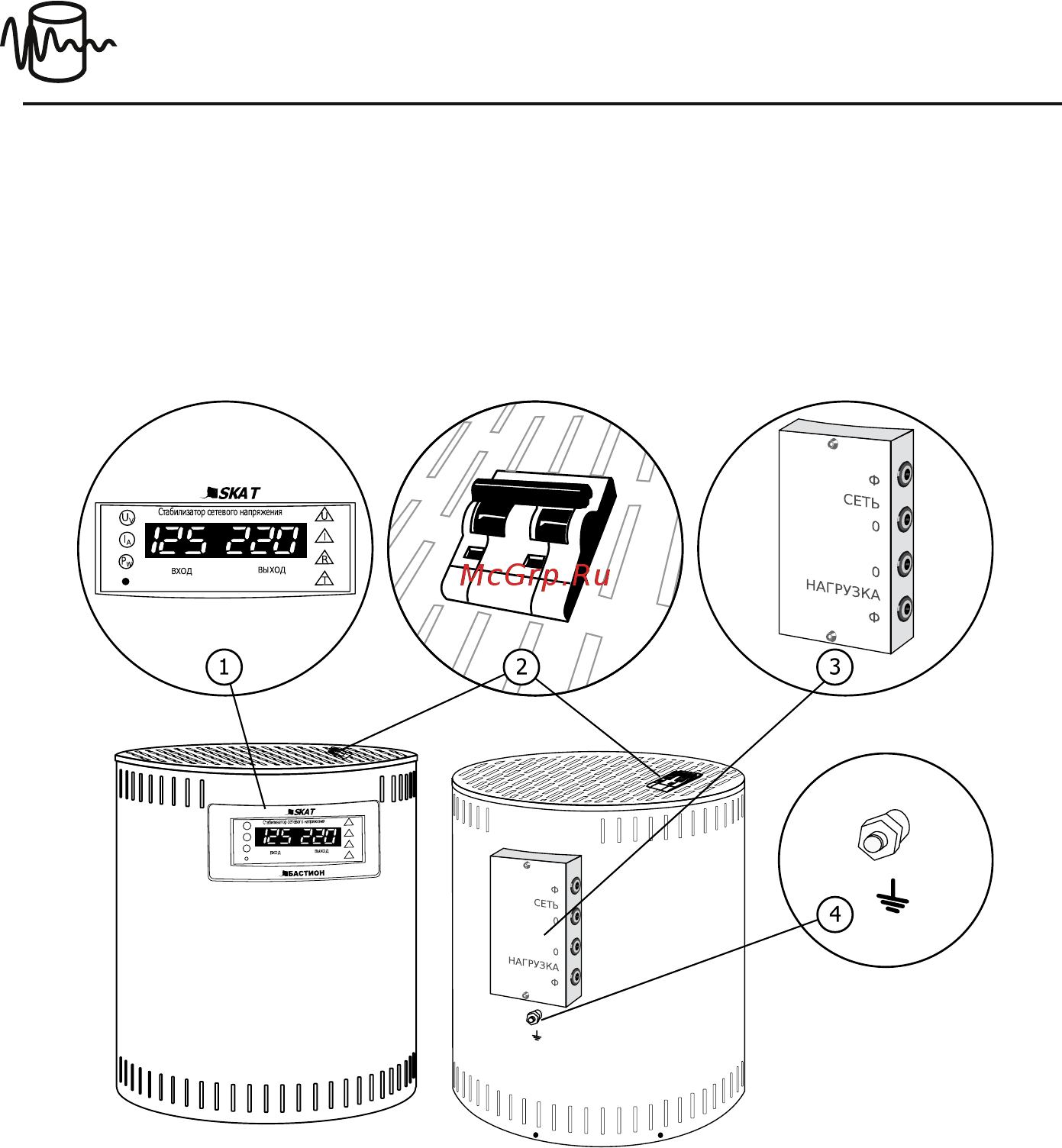

рис.3.2.1

1. Панель индикации с дисплеем; 2. Автомат защиты; 3. Кабельные вводы c крышкой;

4. Винт защитного заземления.

3.3. Комплект поставки
