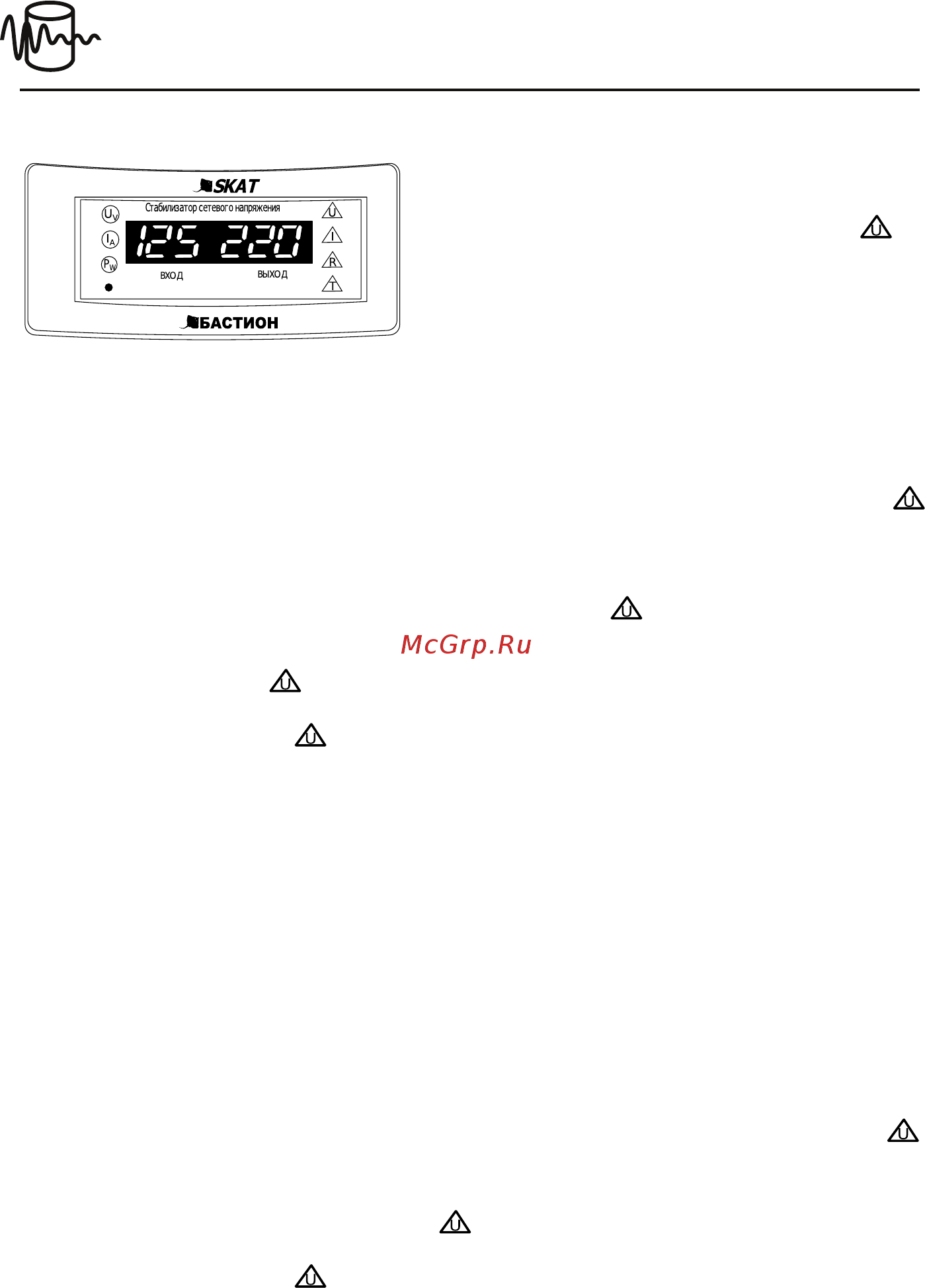

6
SKAT ST12345
3. Описание
После включения стабилизатора в течении одной
минуты производится анализ входного напряжения
(Uвх). В это время часто мерцает индикатор
(напряжение вне диаппазона), цифровой дисплей не
работает, нагрузка не запитывается. Далее
индикация и питание нагрузки происходят согласно
следующего порядка работы:
Входное напряжение ниже нормы.
Если входное напряжение при работающем стабилизаторе понижается:
Вплоть до значения 165... 155В по входу значение выходного напряжения будет
ступенчато удерживаться в пределах 209 ... 231В (см. п.3 таблицы 6.1);
При дальнейшем снижении входного напряжения питание нагрузки продолжается, но
выходное напряжение будет снижаться пропорционально входному. При снижении
напряжения сети до 135 В на панели индикации начнёт мерцать 1 раз в сек. индикатор
(напряжение вне диаппазона);
При дальнейшем снижении входного напряжения (приблизительно до 125В) и
достижении выходного напряжения порога в 170В питание нагрузки отключается. Цифровой
дисплей панели индикации будет показывать текущие значения входного напряжения,
вместо значения выходного напряжения 000 и индикатор
(напряжение вне диаппазона)
будет продолжать мерцать 1 раз в сек.;
При снижении входного напряжения до 120В цифровой дисплей панели индикации
отключается, индикатор
будет продолжать мерцать 1 раз в сек.;
При снижении входного напряжения до 115В и ниже произойдёт отключение схемы
стабилизации а индикатор
(напряжение вне диаппазона) будет мерцать 3 раза в сек.
При повышении аварийно низкого входного напряжения при работающем стабилизаторе
или при первом включении (пуске) в описанном диапазоне входных напряжений состояние
индикации будет аналогичной, а питание нагрузки и индикация выходного напряжения
включаются только при входном напряжении 145В и выше.
Входное напряжение в пределах нормы.
Если входное напряжение более 145В и менее 275В, то цифровой дисплей панели
индикации показывает текущие значения входного и выходного напряжений (см. п. 3.4),
осуществляется питание нагрузки согласно выбранного режима работы (см. п. 3.5).
Входное напряжение выше нормы.
Если входное напряжение при работающем стабилизаторе повышается:
Вплоть до значения 265... 270В по входу значение выходного напряжения будет
ступенчато удерживаться в пределах 209 ... 231В (см. п.3 таблицы 6.1);
При дальнейшем повышении входного напряжения питание нагрузки продолжается, но
выходное напряжение будет повышаться пропорционально входному. При повышении
напряжения сети до 275В на панели индикации начнёт мерцать 1 раз в сек. индикатор
;
При дальнейшем повышении входного напряжения (приблизительно до 290В) и
достижении выходного напряжения порога в 253В питание нагрузки отключается. Дисплей
панели индикации будет показывать текущие значения входного напряжения, значение
выходного напряжения 000 и индикатор
будет продолжать мерцать 1 раз в сек.;
При повышении входного напряжения до 295В и выше произойдёт отключение схемы
стабилизации а индикатор (напряжение вне диаппазона) будет мерцать 3 раза в сек.
При снижении аварийно высокого напряжения при работающем стабилизаторе или при
пуске в описанном диапазоне входных напряжений состояние индикации будет
аналогичной, а питание нагрузки будет включено только при 275В и ниже.
3.6. Алгоритм работы стабилизатора
рис.3.6.1
