Пресс гидравлический ручной угловой алю-

миниевый ПГРОу-60А (КВТ) предназ-

начен для пробивки отверстий в стальных

листах. Поворотная рабочая голова позво-

ляет выполнять работы по пробивке отвер-

стий в труднодоступных местах.

Назначение Комплект поставки

Пресс гидравлический . . . . . . . . . . 1 шт.

Сменные перфоформы . . . . . . . . . . 8 шт.

Втулка . . . . . . . . . . . . . . . . . . . . . 1 шт.

Шпилька диаметром 20мм . . . . . . . 1 шт.

Шпилька ступенчатая 11/20 мм . . . 2 шт.

Ремкомплект . . . . . . . . . . . . . . . . . 1 шт.

Пластиковый кейс . . . . . . . . . . . . . 1 шт.

Паспорт . . . . . . . . . . . . . . . . . . . . 1 шт.

Технические характеристики

Устройство, принцип и порядок работы

Диаметры пробиваемых отверстий, мм 16,2; 18,6; 20,5; 22,5; 25,4; 28,3; 37,0; 47,0

Толщина пробиваемого листа, мм 3

Максимальное усилие, т 10

Ход поршня, мм 25

Рабочая жидкость Гидравлическое всесезонное масло “КВТ”*

Поворот рабочей головы 360°

Объем масла, мл 70

Вес инструмента/комплекта, кг. 2,1/5,9

Габаритные размеры кейса, мм 450х300х95

Совместимость с наборами перфоформ МПО, НМПО-PG, НМПО-MG, НМПО-116

* допускается применение масел ВМГЗ или АМГ-10, в зависимости от температуры окружающей среды.

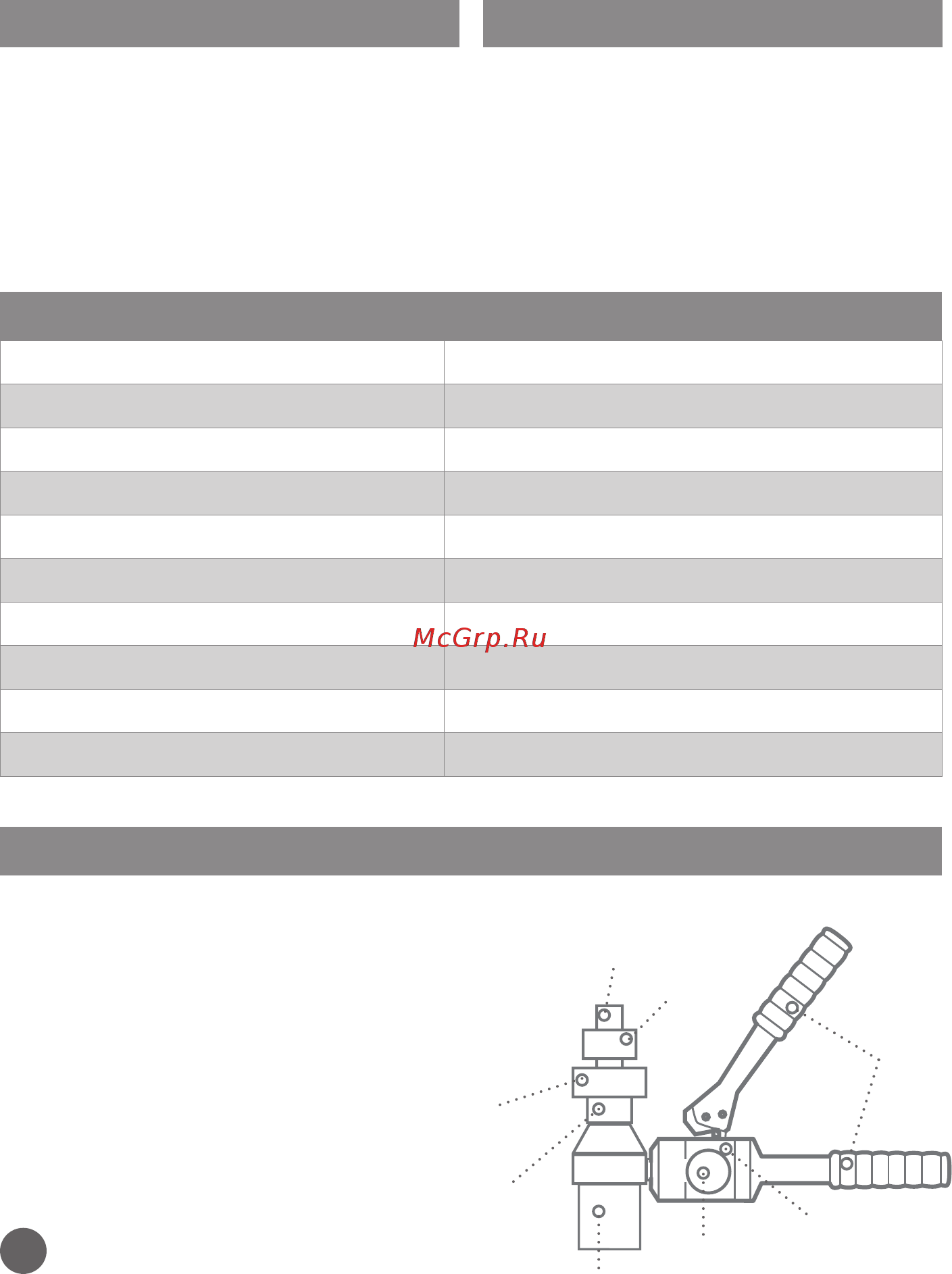

Пресс гидравлический ручной алюмини-

евый угловой для пробивки отверстий в

стальных листах ПГРОу-60А(КВТ) состоит

из плунжерного насоса и рабочей головки, в

которую устанавливаются матрица и пуан-

сон. Нагнетание масла в рабочую полость

происходит по действием возвратно-посту-

пательных движений рукоятки. Под давле-

нием масла поршень перемещает пуан-

сон, который пробивает отверстие входя в

сопряжение с матрицей. Дроссельный винт

обеспечивает сброс давления. Возврат пор-

шня при сбросе давления происходит под

действием пружины.

Дроссельный винт

Плунжерный

насос

Матрица

Шпилька

Пуансон

Рабочая головка

Втулка

Рукоятки

В момент когда отверстие пробито,

прекратите нагнетать давление - это

может привести к врезанию пуансона в

матрицу и повреждению режущих кро-

мок пуансона. Не превышайте техниче-

ские возможности инструмента.
