Устройство, принцип и порядок работы

Пресс гидравлический ручной состоит

из плунжерного насоса с гидроцилиндром

с ускоренным ходом штока, алюминие-

вой рабочей головы и рукоя

ток. Сменные

матрицы устанавливаются в рабочую

голову. Движение матриц по направля-

ющим рабочей

головы ограничивается

штифтом.

Нагнетание масла в рабочую полость гидро-

цилиндра происходит под действием воз-

вратно-поступательных движений плунжера.

Масло нагнетается через механизм быстро-

го хода во внутреннюю полость штока. За счет

малого объема полости происходит ускорен-

ный подвод штока на холостом ходу.

Одновременно происходит всасывание

рабочей жидкости в рабочую полость гидро-

цилиндра. В момент, когда возникает встреч-

ная нагрузка, в работу вступает клапан дав-

ления. За счет оптимальной площади што-

ка создается большое усилие сжатия в зоне

опрессовки.

Установите выбран-

ные матрицы в

рабочую голову.

Убедитесь, что

штифт задвинут

до упора.

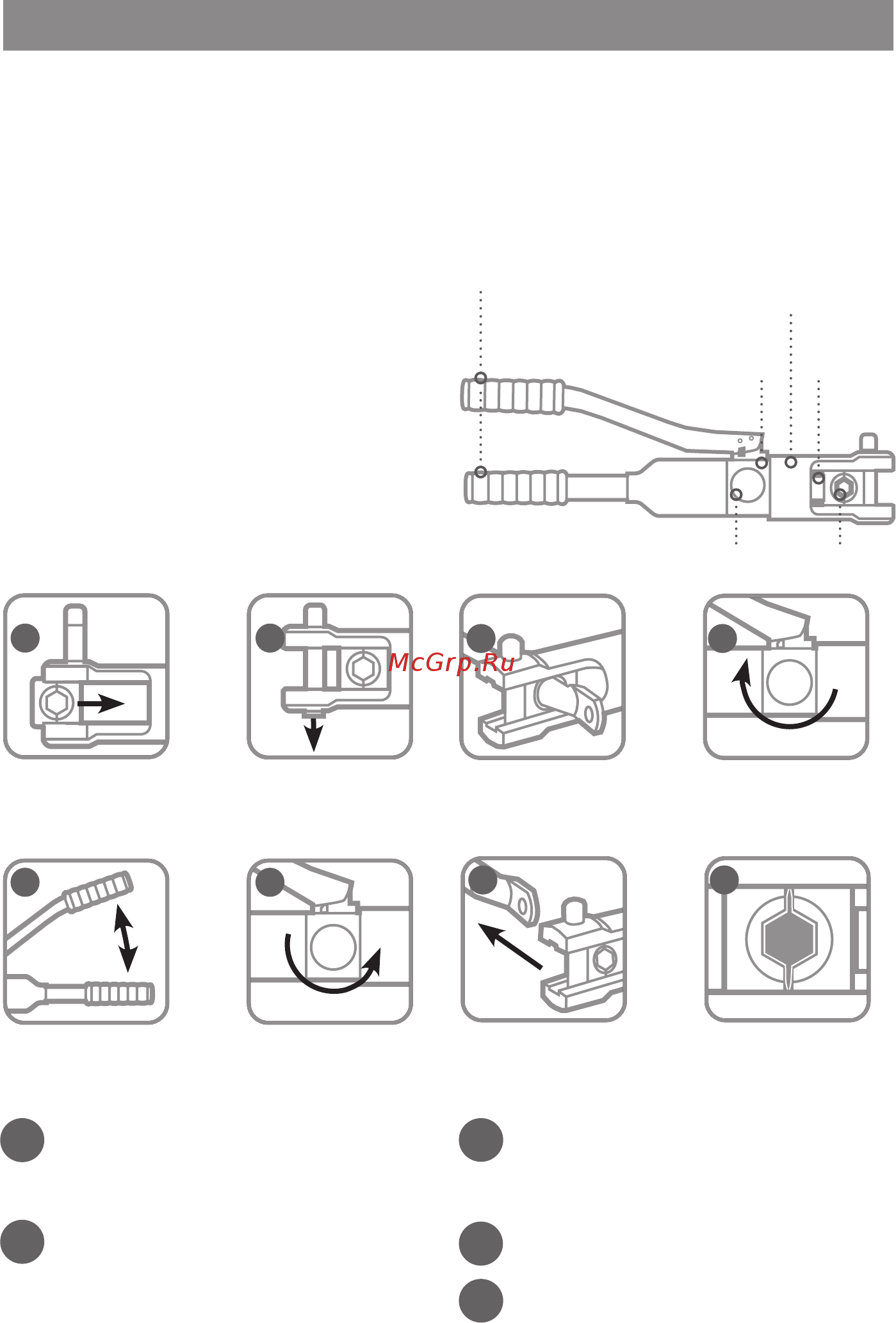

1 2

Установите опрес-

совываемое изде-

лие между матри-

цами.

Поверните дрос-

сельный винт

в положение

«Закрыть».

3 4

Работая подвижной

рукояткой, опрес-

суйте изделие.

Поверните винт

в положение

«Открыть».

5 6

Извлеките опрес-

совываемое изде-

лие.

Если на изделии

образовался облой,

удалите его.

7 8

Перед тем как начинать опрессовку

убедитесь, что наконечник или гильза

правильно подобраны по сечению и

классу жилы используемого кабеля.

После смыкания матриц не создавать

дополнительное давление

Не использовать удлинители на руч-

ках

Секторные цельнотянутые жилы

перед опрессовкой рекомендуется

скруглить набором матриц

НМ-300-С (КВТ).

Не нагнетать давление без установ-

ленных матриц в рабочей голове

В конструкции моделей прессов ПГРс-

120А (КВТ), ПГРс-300А (КВТ) пред-

усмотрен механизм автоматического сброса

давления (АСД) при достижении максималь-

ной рабочей нагрузки.

Дроссельный винт обеспечивает сброс

дав-

ления. Возврат штока при сбросе дав

ления про-

исходит под действием пружины.

Рукоятки

Винт сброса

давления

Матрицы

Плунжерный

насос

Рабочая

голова

Шток
