3

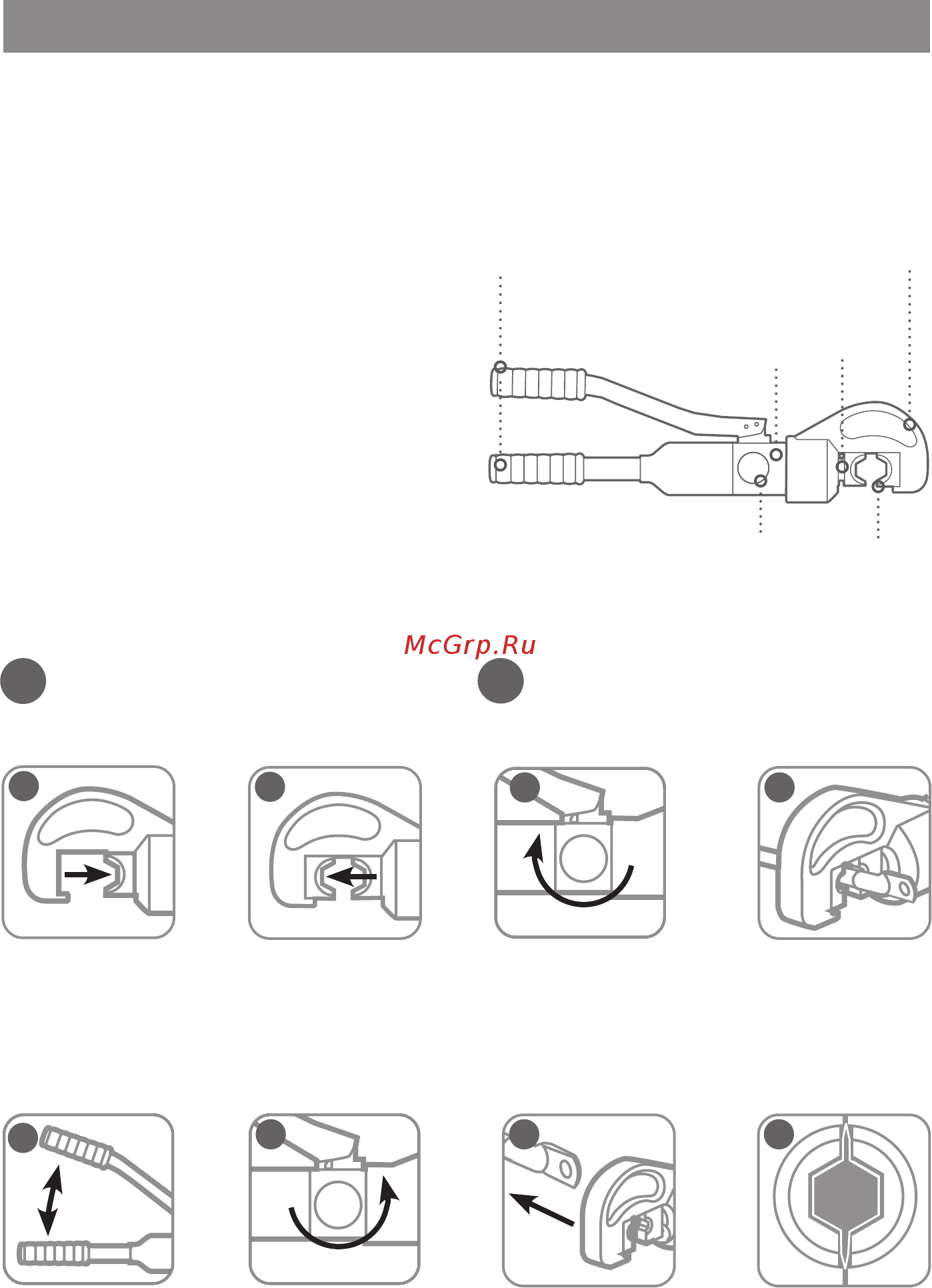

Устройство, принцип и порядок работы
Пресс гидравлический ручной состоит из
плунжерного насоса с гидроцилиндром с
ускоренным ходом штока, рабочей головки
и рукоя
ток. Сменные матрицы устанавли-
ваются в рабочую головку.
Нагнетание масла в рабочую полость гидро-
цилиндра происходит под действием воз-
вратно-поступательных движений плунжера.
Масло нагнетается через механизм быстро-
го хода во внутреннюю полость штока. За счет
малого объема полости происходит ускорен-
ный подвод штока на холостом ходу.
Одновременно происходит всасывание
рабочей жидкости в рабочую полость гидро-
цилиндра. В момент, когда возникает встреч-
ная нагрузка, в работу вступает клапан дав-
ления. За счет оптимальной площади што-
ка создается большое усилие сжатия в зоне
опрессовки.
В конструкции моделей прессов ПГРс-
120 (КВТ), ПГРс-300 (КВТ) предусмо-
трен механизм автоматического сброса дав-
ления (АСД) при достижении максимальной
5
!
Перед тем как начинать опрессовку
убедитесь, что наконечник или гильза
правильно подобраны по сечению и
классу жилы используемого кабеля.
!
Секторные цельнотянутые жилы
перед опрессовкой рекомендуется
скруглить набором матриц
НМ-300-С (КВТ).
рабочей нагрузки.
Дроссельный винт обеспечивает сброс
дав-
ления. Возврат штока при сбросе дав
ления про-
исходит под действием пружины.
Рукоятки
Дроссельный
винт
Матрицы
Плунжерный
насос
Рабочая
головка
Шток
Установите
выбранную матри-
цу в посадочное
отверстие в штоке
Установите ответ-
ную матрицу
в посадочное
отверстие в рабо-
чей головке
Установите опрес-
совываемое изде-
лие между матри-
цами
Поверните дрос-
сельный винт
в положение
«Закрыть»
Для сброса дав-
ления поверни-
те дроссельный
винт в положение
«Открыть»
Если на изделии
образовался
облой,
удалите его
Работая подвиж-
ной рукояткой,
опрессуйте изде-
лие
Извлеките опрессо-
вываемое изделие
1
3
7
2
4
6 8
