5

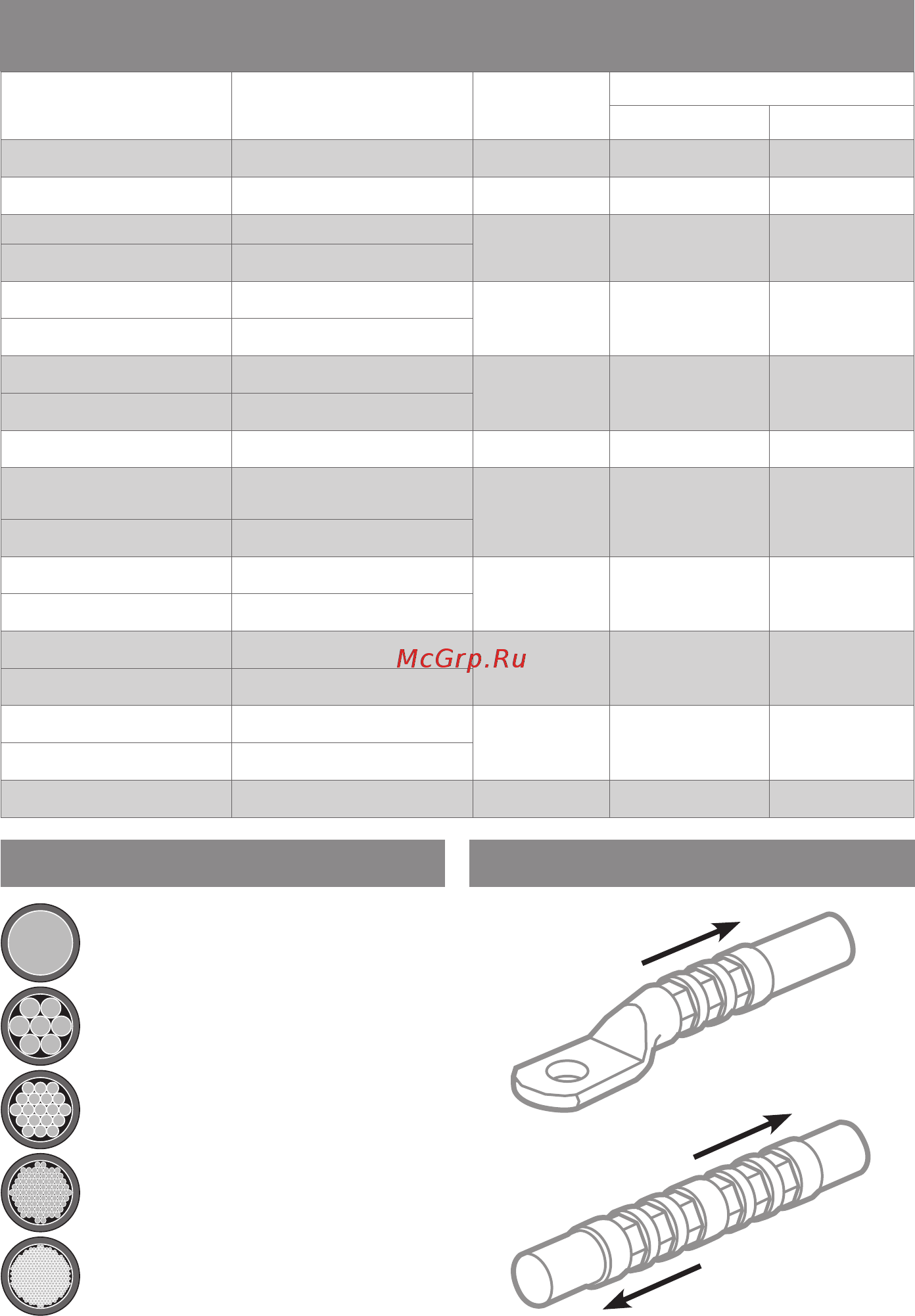

Классы гибкости Порядок опрессовки
1
2
3
1
2
3
6
5
4
1 класс
Провод марки ПВ-1
(моножила)
2 класс
Провод марки ПВ-2
3 класс
Провод марки ПВ-3
4 класс
Кабель марки КГ
5 класс
Провод марки ПВС
Типоразмер
Сечение, мм
2
(класс жилы)
Матрицы
Количество опрессовок
Наконечники Гильзы
10–(5, 6, 8)–5 10 (2,3,4); 16(1) «10»
1 2
16–(6,8)–6 10 (5,6); 16 (2,3); 25 (1) «16»
1 2
25–(6,8)–7 16 (4,5,6); 25 (2); 35 (1)
«25»
1 2
25–(6,8,10)–8 25 (3,4,5,6); 35 (2)
35–(8,10,12)–9 35 (3,4); 50 (1)
«35»
1 2
35–(8,10,12)–10 35 (5,6); 50 (2)
50–(8,10,12)–11 50 (3,4); 70 (1,2)
«50»
2 4
50–(8,10,12)–12 50 (5,6)
70–(10,12)–13 70 (3,4,6); 95 (1) «70»
2 4
95–(10,12)–15
70 (5); 95 (2,3,4,6);
120 (1,2)
«95»
2 4
95–12–16 95 (5); 150 (1,2)
120–(12,16)–17 120 (3,4,5)
«120»
2 4
120–16–18 120 (6); 185 (1,2)
150–(12,16)–19 150 (3,6); 185 (3)
«150»
2 4
150–16–20 150 (4,5); 240 (1)
185–(12,16,20)–21 185 (4,6); 240 (1,2)
«185»
2 4
185–(16,20)–23 185 (5); 300 (1,2)
240–(16,20)–24 240 (3,4,5,6) «300»
2 4
Выбор матриц для медных наконечников и гильз
ГОСТ 7386-80, ГОСТ 23469.3-79
