УСТРОЙСТВО СТАНКА (РИС. А /В/С/D)

Устройство станка

• Общий вид станка приведен на рис. А, В,

С и D, его подробное устройство приведе

но на схеме сборки (см. инструкцию).

• На корпусе станка 1 смонтированы:

— строгальный стол станка, состоящий

из переднего 9 и заднего 5 столов;

— рейсмусовый стол 19 с механизмом ав-

томатической подачи заготовки;

— электродвигатель и привод станка, за-

крываемые крышками 11 и 17;

— ножевой вал 14 на подшипниковых

узлах

;

— электрокоробка 10, снабженная кноп-

ками пуска и остановки станка, и другие

узлы станка (см. рисунки инструкции и

схему сборки).

• Крутящий момент от электродвигателя

через кинематическую цепь передается

на ножевой вал 14. На ножевом валу 14

закреплен режущий инструмент станка

— строгальные ножи.

• Строгальный стол станка предназначен

для выполнения операции фугования

(строгания). Путем вращения рукоятки 22

производят регулировку положения

пе-

реднего строгального стола 9 относитель-

но ножевого вала 14, что используется

при наладке станка перед выполнением

операции фугования.

• Рейсмусовый стол 19 предназначен для

выполнения операции рейсмусования.

Настройка станка на необходимую высо

ту строгания заготовки осуществляется с

помощью рукоятки 8

и линейки 19.

• Для придания правильного направления

подачи и обеспечения перпендикуляр

ности кромок заготовки при строгании на

станке установлена линейка направляю-

щая 13. С помощью линейки направля-

ющей 13, закрепленной на поворотном

кронштейне 15, на данном станке можно

также осуществлять наклонное строга-

ние деревянной заготовки. Фиксацию на-

правляющей линейки 13 под выбранным

углом наклона осуществляют с помощью

рукоятки 16.

• Защитные устройства: ограждение 6, и

крышки 11 и 17, а также другие защитные

приспособления защищают станочника от

травм и от случайного соприкосновения

с вращающимся ножевым валом 14 и с

приводом станка. Регулировку положения

защитного ограждения 6 относительно

ножевого вала 14 осуществляют с помо-

щью кулисы 8, рукоятки 4 и фиксатора 7.

• Электроэнергия к станку подводится с

помощью кабеля электропитания с вил-

кой 20. Отсос древесной стружки и пыли

с помощью промышленного пылесоса

осуществляет

ся через съемный пылес-

борный патрубок 3.

• Для снижения вибраций станка и его на-

дежной установки корпус 11 установлен

на виброгасящих опорах 18.

ВНИМАНИЕ! Перед пробным пуском необходимо убедиться

в том, что: на станке установлены все защитные крышки

и ограждения; на строгальных столах нет обрезков досок

и посторонних предметов; свободному вращению ножевого

вала ничто не препятствует. Сравните технические данные станка с дан

ными электрической сети в том помещении, где станок будет эксплуати-

роваться. Напряжение и частота тока в электрической сети должны соот-

ветствовать техническим данным станка

. Не включайте и не выключайте

станок под нагрузкой.

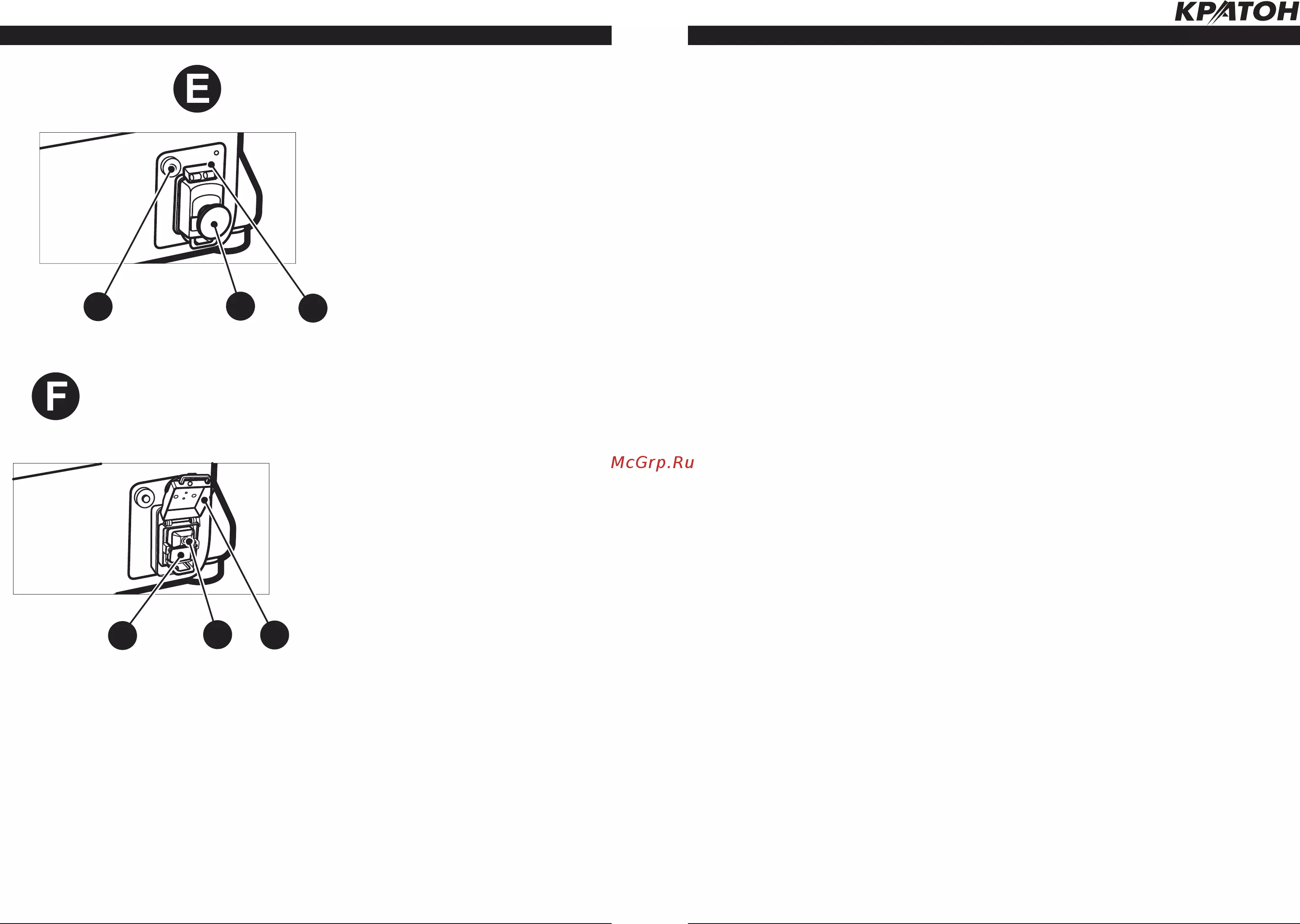

ПОДГОТОВКА К РАБОТЕ И ПРОБНЫЙ ПУСК (РИС. E/F)

www.kraton.ru

РАБОТА НА СТАНКЕ (РИС. G)

• Не рекомендуется производить рейс-

мусование

заготовок из древесины с вы-

соким содержанием смол, т.к. возможно

налипание древесной смолы и опилок на

строгальные ножи

, ножевой вал и защит-

ное когтевое устройство станка.

• Строгайте заготовку по возможности

вдоль волокон древесины. При подаче

против волокон древесины на обработан

ной поверхности заготовки могут появить-

ся задиры, рваные слои и выщербленные

участки.

• Если заготовка застряла под ножевым

валом, то возможно, что завышена глу

бина строгания. Остановите и выключите

станок, вытащите заготовку и уменьшите

глубину строгания, вращая рукоятку 8.

• Узкую кромку заготовки обрабатывают

так

же, как и широкую, если ее размеры

обеспечивают устойчивость при установ-

ке. Как показывает опыт работы на дан-

ном станке и проведенные расчеты, заго

товка вполне устойчива, когда отношение

толщины к ширине не больше 1

:8.

• Рейсмусование длинных заготовок необ-

ходимо осуществлять за несколько про-

ходов, число которых должно быть тем

больше, чем больше высота неровностей

строгаемой поверхности. Увеличение

числа проходов, при правильно выбран-

ной глубине строгания, дает более высо-

кую геометрическую точность и плоскост

ность заготовки.

• Не выполняйте операцию рейсмусова-

ния на заготовках длиной менее 135 мм,

шириной более 204 мм, толщиной менее

чем 6,0 мм или более чем 120 мм. Для за

готовок длиной менее 600 мм используй-

те толкатель.

• Подавайте заготовки к ножевому валу

только с загрузочной позиции.

• Заготовки подают в станок впритык, т.е.

торец в торец. Заготовки, имеющие ярко

выраженные дефекты, подавать в станок

не следует, так как после строгания бру

ски будут забракованы.

• Простроганные заготовки не должны

иметь заколов, вырывов, ворсистости,

рисок (выпуклых). Наличие ворсистости и

рисок указывает на то, что заготовки об-

рабатывали затупленными строгальными

ножами.

• Для повышения качества обработки,

обеспечения безопасных условий работы

следите за состоянием рейсмусового сто

ла 20. Рабочая поверхность рейсмусового

стола 20 должна быть гладкой и чистой,

без задиров, вмятин и других механиче

ских повреждений.

• Перед работой на станке следует про-

верить установку и заточку строгальных

ножей.

• ВНИМАНИЕ! При обработке длинных

заготовок используйте специальные регу

лируемые роликовые опоры, установлен

ные по высоте в одной плоскости с рейс-

мусовым столом 20 с обеих сторон станка.

Равномерно установите роликовые опоры

так, чтобы их общая длина с каждой сто

роны станка была равна длине деревян

ной заготовки. Обязательно подключите

станок к промышленному пылесосу для

отсоса большого объема образующейся

древесной стружки. Настройте станок на

возможную минимальную глубину строга-

ния для данной модели, но не более 0,5

мм. ПОМНИТЕ! Только при обязательном

соблюдении указанных требований мож-

но гарантировать качественную обработ-

ку заготовки и выдержать требуемый па

раметр по высоте на всей ее длине.
