ПОДГОТОВКА К РАБОТЕ

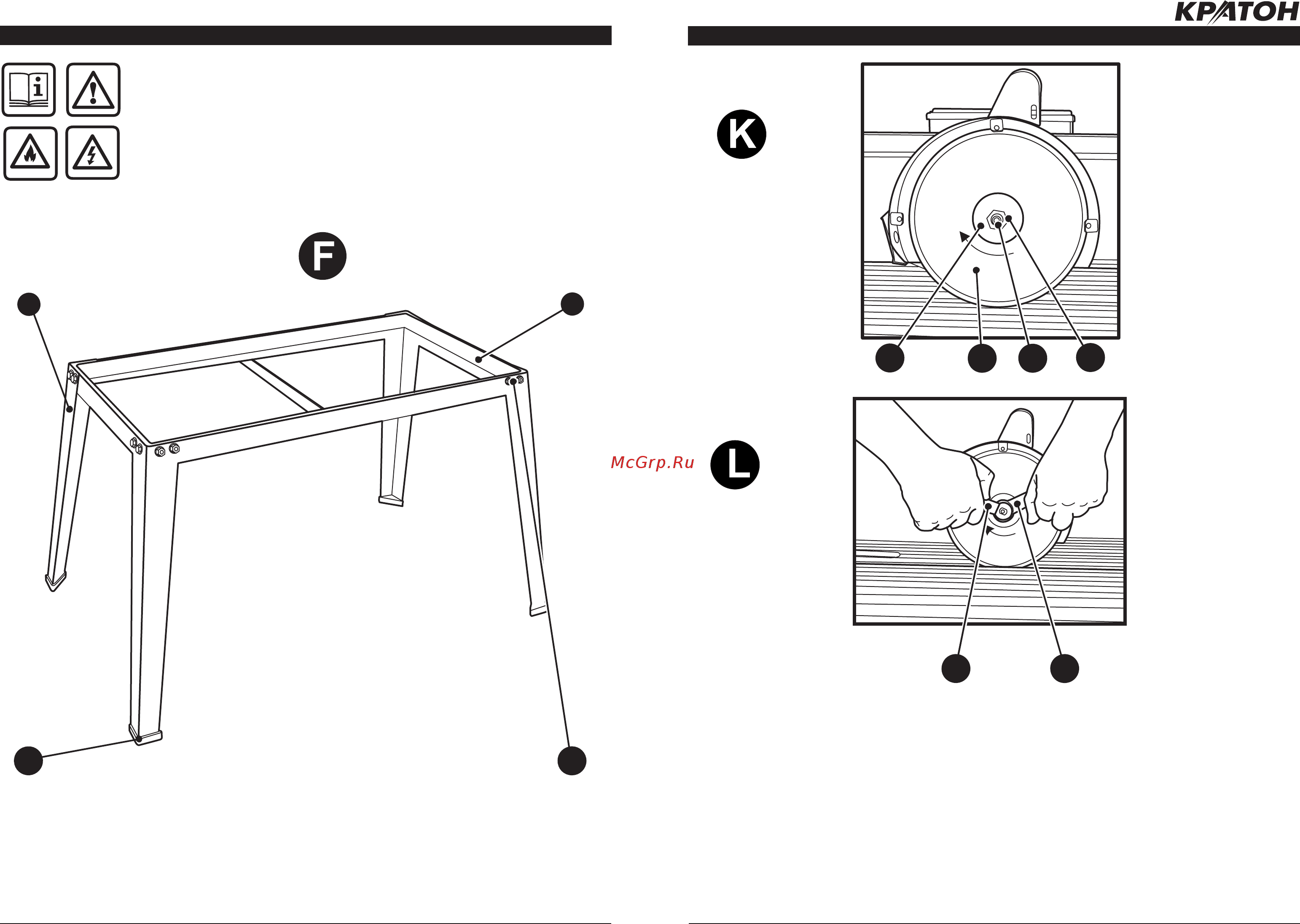

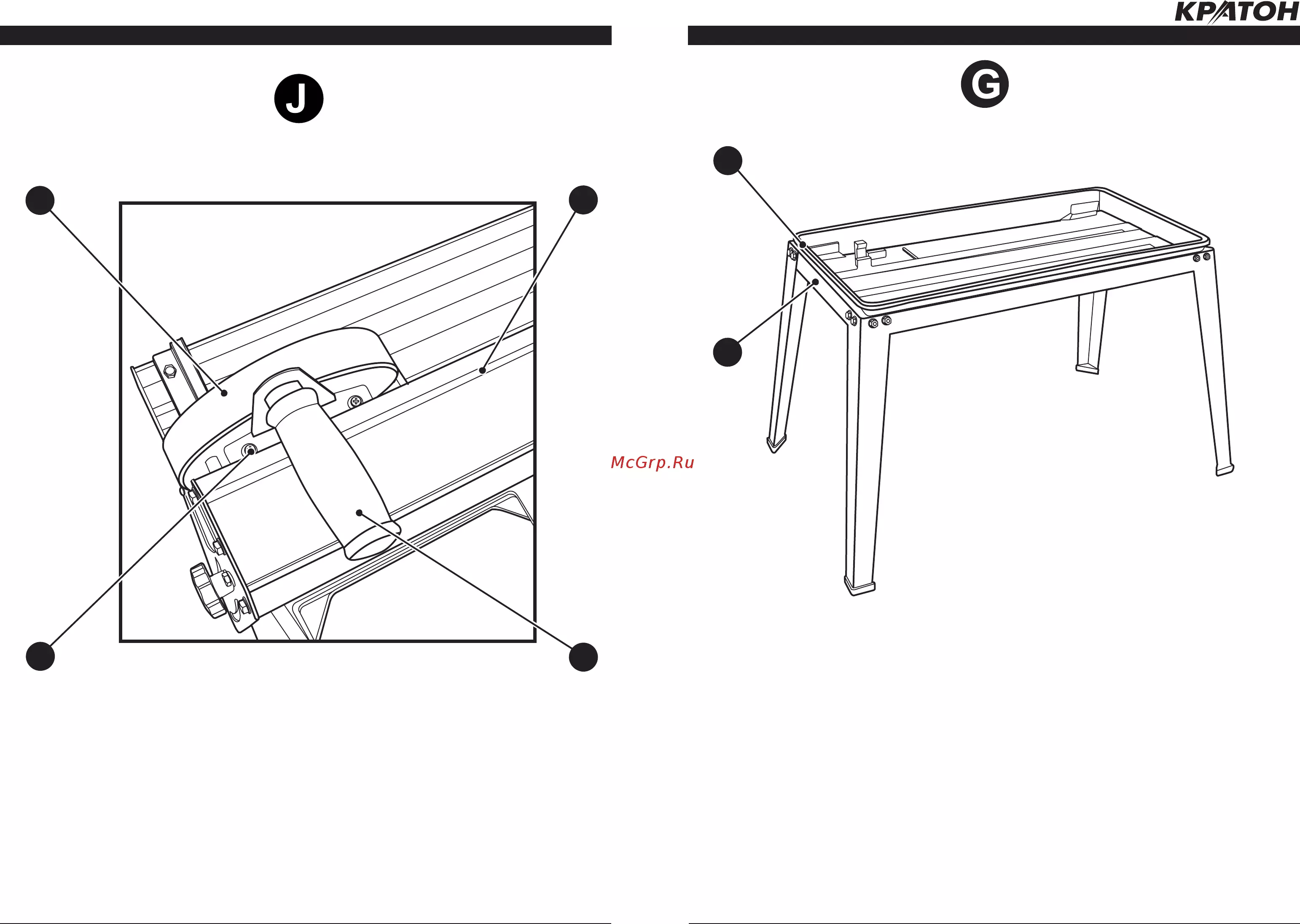

Рисунок F — сборка ножек с рамой станка.

1. Рама

5. Болт

6. Подпятник

8. Ножка

www.kraton.ru

ПОДГОТОВКА К РАБОТЕ

Рисунок K — элементы крепления алмазного круга.

Рисунок L — демонтаж алмазного круга.

11. Ключ гаечный

12. Ключ специальный

19. Алмазный круг

36. Фланец

37. Шпиндель

38. Гайка

Общие указания

• Станок предназначен для работы от од-

нофазной сети переменного тока напря-

жением 220 В и частотой 50 Гц.

• Станок может эксплуатироваться в сле-

дующих условиях:

— температура окружающей среды от +1

°С до +35 °С;

ВНИМАНИЕ! При выполнении операций по сборке и регули-

ровке, выключите станок и отсоедините вилку кабеля элек-

тропитания от розетки электросети.

Перед снятием или

заменой алмазного круга, сборкой или наладкой, также обя-

зательно выключите станок и отсоедините вилку кабеля

электропитания от розетки электросети.

Регулярно про-

веряйте, чтобы алмазный круг был годным для использо-

вания, без дефектов или повреждений.

Работа на станке с

негодным или незафиксированным алмазным кругом может привести к трав-

ме.
