ПОДГОТОВКА К РАБОТЕ

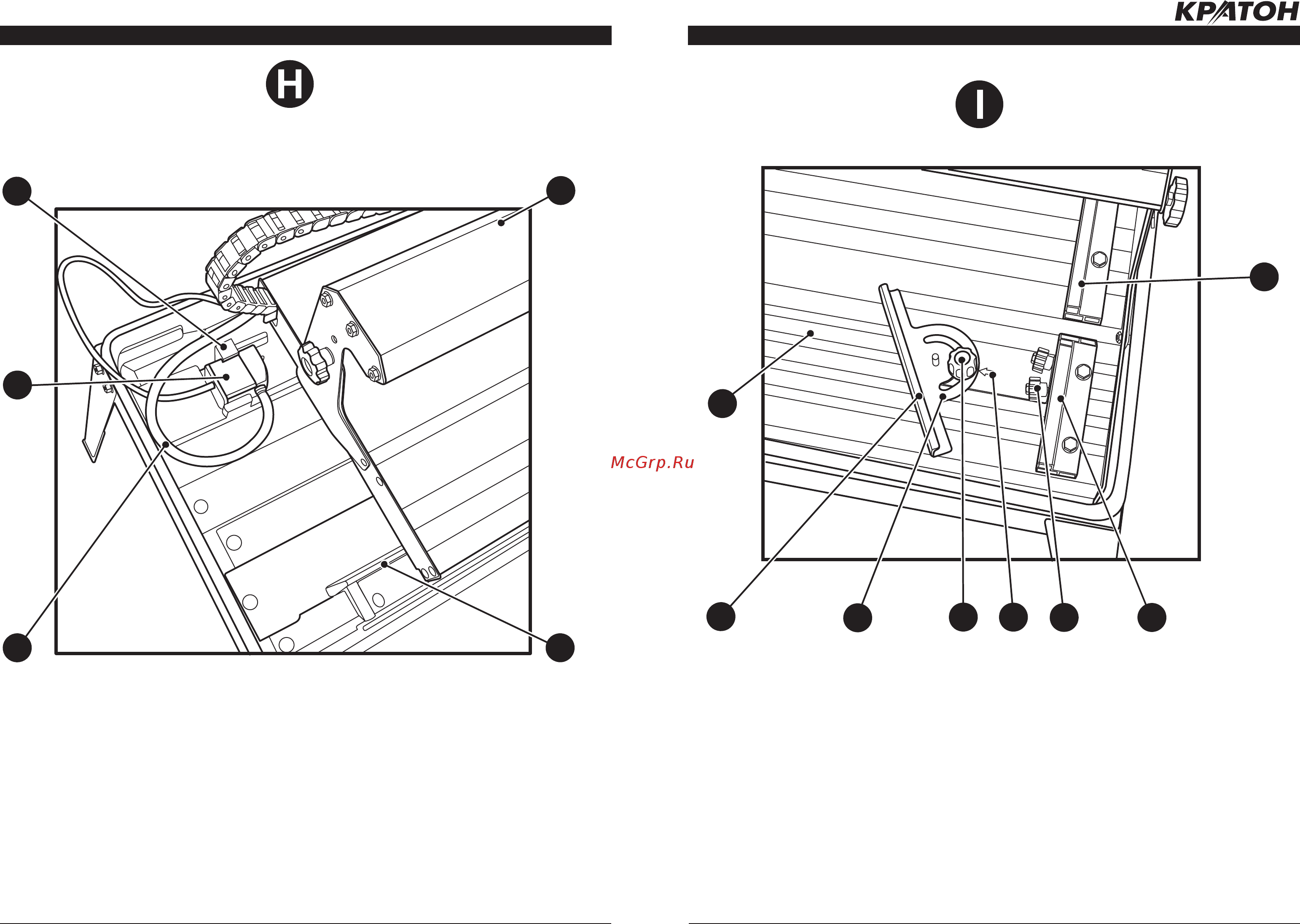

Рисунок H — установка насоса электрического в поддон.

2. Насос электрический

3. Блок плиткорезный

4. Поддон

24. Шланг подачи воды в зону резания

30. Кронштейн крепления насоса элек

трического

www.kraton.ru

ПОДГОТОВКА К РАБОТЕ

Рисунок I — установка углового упора и его настройка.

7. Угловой упор

17. Упор

18. Упор

21. Рабочий стол

31. Винт (2 шт.)

32. Указатель

33. Ручка

34. Шкала
