Регулирование положения пильной
ленты на верхнем регулирующем узле
• Проверьте надежность затяжки рукоятки
20 (см. рис. F) и с помощью шестигранно-
го ключа отверните винт 37.
• Далее отрегулируйте положение оси-
эксцентрика 41 с закрепленным на ней
роликом 36 (см. рис. E, F). Передвиньте
ось-эксцентрик 41 так, чтобы зазор между
внешним кольцом ролика 36 и полотном
пильной ленты 10 находился в пределах
0,8–1 мм. При необходимости, с помо-
щью отвертки, отрегулируйте положение
внешнего кольца ролика 36 путем поворо-
та оси-эксцентрика 41. Затяните винт 37.
• Отрегулируйте положение штифтов 39
относительно пильной ленты 10 (см. рис.
Е). Для этого с помощью шестигранного
ключа отверните винт 38 и переместите
каретку 40 так, чтобы расстояние от впа-
дины режущих зубьев пильной ленты 10
до штифтов 39 составляло 1,0 мм.
• Далее отрегулируйте положение штиф-
тов 39 относительно пильной ленты 10
(см. рис. E). Для этого с помощью ше-
стигранного ключа отверните винты 35 и
переместите штифты 39 так, чтобы зазор
между пильной лентой 10 и их торцовыми
поверхностями составлял 0,2–0,3 мм. За-
тяните винты 35.
Регулирование положения пильной
ленты на нижнем регулирующем узле
• С помощью шестигранного ключа от-
верните винт 44 (через отверстие в кор-
пусе станка 22) и отрегулируйте положе-
ние ролика 43, закрепленного на оси (см.
рис. G) нижнего регулирующего узла 30.
Передвиньте ось так, чтобы зазор между
внешним кольцом ролика 43 и полотном
пильной ленты 10 находился в пределах
0,8–1 мм. Затяните винт 44.
• Отрегулируйте положение штифтов 42
относительно пильной ленты 10 (см. рис.
G). Для этого с помощью шестигранного
ключа отверните винт 45 (через отвер-
стие в корпусе станка 22), и переместите
каретку 47 так, чтобы расстояние от впа-
дины режущих зубьев пильной ленты 10
до штифтов 46 составляло 1,0 мм.
• Далее отрегулируйте положение штиф-
тов 46 относительно пильной ленты 10
(см. рис. G). Для этого с помощью ше-
стигранного ключа отверните винты 42 и
переместите штифты 46 так, чтобы зазор
между пильной лентой 10 и их торцовыми
поверхностями составлял 0,2–0,3 мм. За-
тяните винты 42.
• Установите и закрепите на штатных
местах раннее снятые узлы и детали,
защитные кожухи и крышки станка. За-
кройте крышку 2 и затяните рукоятки 8.
Проверьте надежность закрепления ра-
бочего стола 13.
17
2
25
26
27
28
29
30
31

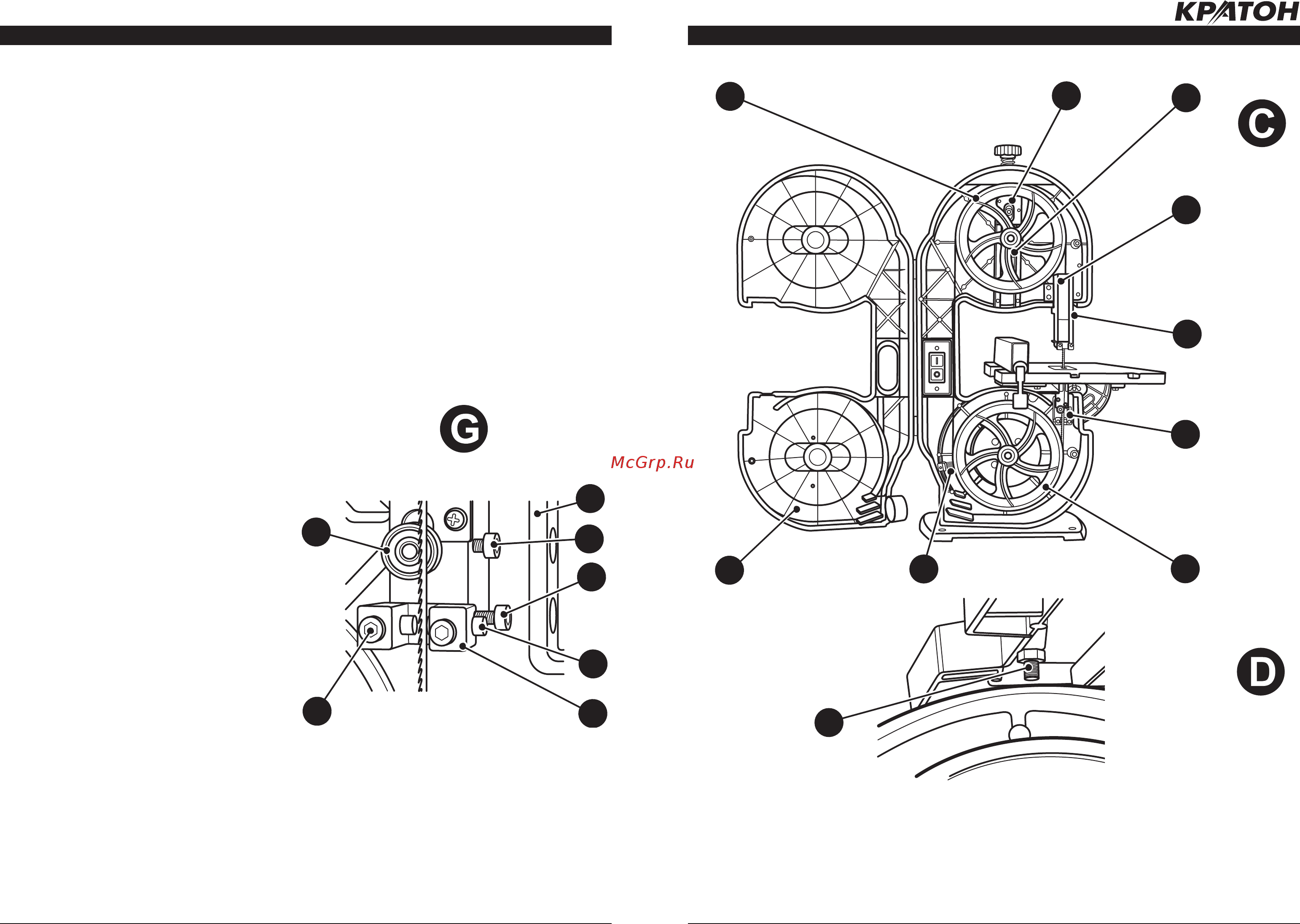

ПОДГОТОВКА К РАБОТЕ И ПРОБНЫЙ ПУСК (РИС. С/D/E/F/G/)
2. Крышка
25. Шкив натяжной
26. Механизм натяжения
27. Механизм перекоса
28. Задняя защитная крышка
29. Передняя защитная крышка
30. Нижний регулирующий узел
31. Шкив приводной
32. Щеточное очистное устройство
33. Опора регулируемая
32
33
20
www.kraton.ru
ПОДГОТОВКА К РАБОТЕ И ПРОБНЫЙ ПУСК (РИС. С/D/E/F/G/)
22. Корпус станка
42. Винт (2 шт.)
43. Ролик
44. Винт
45. Винт
46. Штифт (2 шт.)
47. Каретка
43
22
44
45
46
42
47
