www.kraton.ru

УСТРОЙСТВО СТАНКА

34. Электродвигатель

35. Коробка электровыключателей

39. Скоба крепления кабеля электропита-

ния

42. Узел силовой

44. Магнитный пускатель

45. Кабель электропитания с вилкой

Рисунок F — пильный блок станка.

ПОДГОТОВКА К РАБОТЕ И ПРОБНЫЙ ПУСК

нейки закрепленной на рабочем пильном

столе 31 (см. рис. С).

• Далее вращая рукоятку 43, установите

силовой узел 42 с пильным диском 32 в

необходимое положение по высоте, учи-

тывая высоту распиливаемой заготовки и

ориентируясь на показания шкалы 41 по

указателю 40 (см. рис. D).

• Для установки необходимого угла на-

клона пильного диска 32 необходимо от-

вернуть ручки 38, и вручную установить

силовой узел 42 в требуемое положение.

При этом необходимо ориентироваться

на показания угломерной шкалы 36 и по

указателю 37.

Проверка работы станка и пробный

пуск

• Подключите вилку кабеля электропи-

тания 45 к заземленной розетке электри-

ческой питающей линии (220 В, 50 Гц).

Для защиты электрооборудования стан-

ка и электропроводки от перегрузок, на

электрическом распределительном щите

подключения данной линии необходимо

применять плавкие предохранители или

автоматические выключатели на 25 А. На-

пряжение и частота тока в электрической

питающей линии должны соответствовать

техническим данным станка.

• Приведите автоматический выключа-

тель на электрическом распределитель-

ном щите во включенное состояние.

• ВНИМАНИЕ! Станок данной модели

оснащен магнитным пускателем 44 (см.

рис. F), предотвращающим самопроиз-

вольное включение двигателя после от-

ключения электропитания.

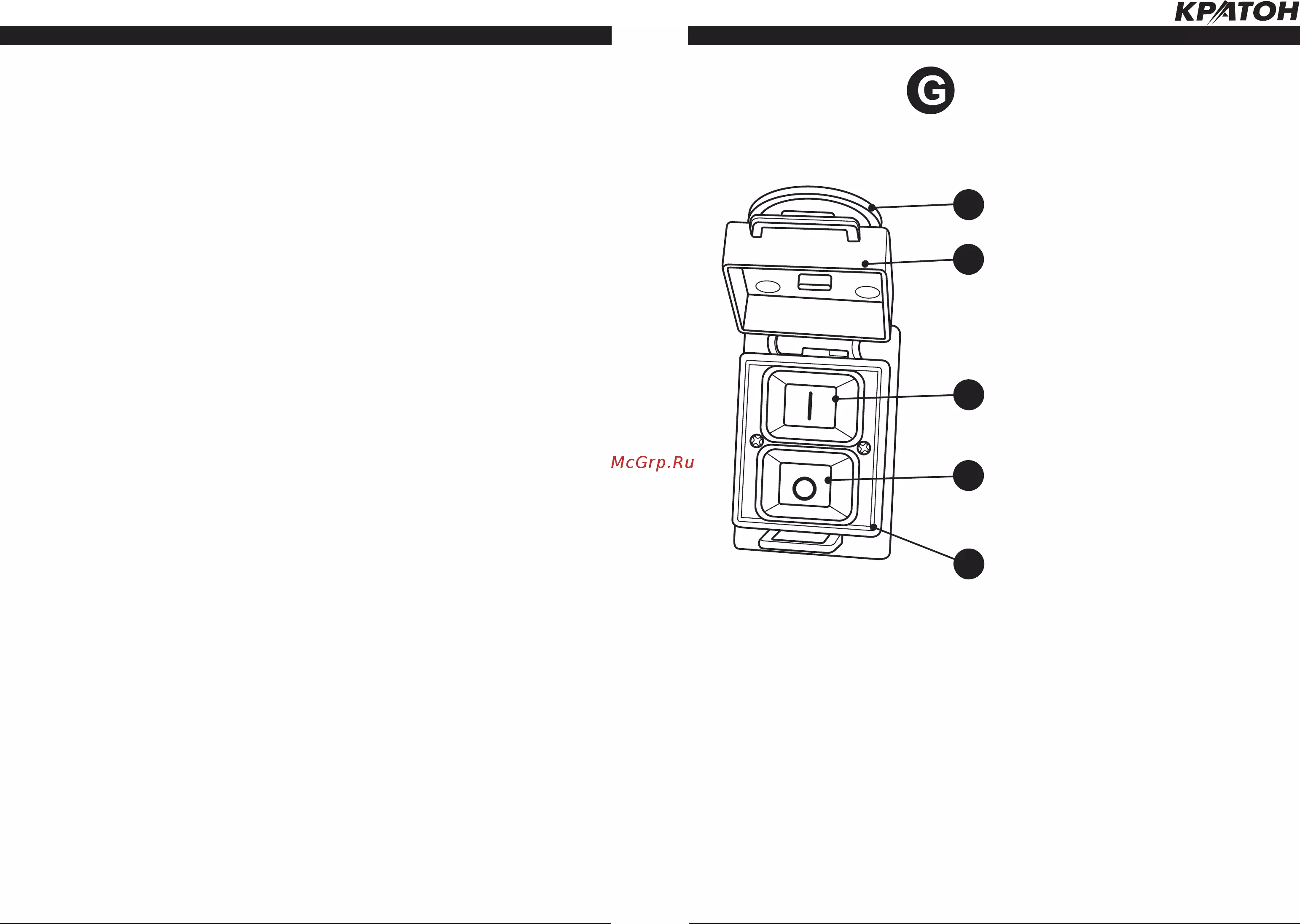

• Нажмите и сдвиньте блокирующую кноп-

ку 46 (см. рис. G) и откройте крышку 47,

далее нажмите кнопку (зеленого цвета)

пуска 48. При этом электродвигатель 34

станка включится, и пильный диск 32 нач-

нет вращаться. Оставьте крышку 47 в от-

крытом состоянии.

• Для выключения станка нажмите кнопку

(красного цвета) остановки 49. Электро-

двигатель 34 станка выключится, и пиль-

ный диск 32 в течение нескольких секунд

остановится.

• ВНИМАНИЕ! В экстренной или аварий-

ной ситуации или после окончания рабо-

ты на станке закройте крышку 47 на ко-

робке электровыключателей 35 (см. рис.

G), и электродвигатель 34 автоматически

остановится.

• ВНИМАНИЕ! Во время регулирования

и настройки станка магнитный пускатель

(см. рис. F) станка должен быть заблоки-

рован. Для этого сдвиньте блокирующую

кнопку 46 и закройте крышку 47 (см. рис.

G).

• В течение 2–3 минут дайте станку по-

работать на холостом ходу. При пробном

пуске не стойте в плоскости вращения

пильного диска 32. Убедитесь визуально

в отсутствии торцового и радиального би-

ения пильного диска 32.

• При пробном пуске не должно быть ви-

браций станка, нагрева подшипниковых

узлов, перегрева и характерного гуде-

ния электродвигателя. Гул работающего

электродвигателя и силового узла станка

должен быть ровный, без постороннего

металлического шума.

• Остановите станок кнопкой 49 и дожди-

тесь полной остановки пильного диска 32.

Внимательно осмотрите станок и, если

пробный пуск станка показал его нор-

мальное техническое состояние, то мож-

но приступать к работе с ним.

• Выполнение деревообрабатывающих

операций при включении станка в работу

следует начинать только после того, как

скорость вращения вала электродвигате-

ля и пильного диска достигнет номиналь-

ной величины. Для этого станок должен

поработать без нагрузки в течение 2–3

минут, при этом станочник должен убе-

диться, что выполнены все требования

основных и дополнительных правил без-

опасности, приведенных в настоящей ин-

44 45
