ПОДГОТОВКА К РАБОТЕ И ПРОБНЫЙ ПУСК

www.kraton.ru

УСТРОЙСТВО СТАНКА

рабочего пильного стола 31 контролиру-

ют визуально по шкале 41 и указателю 40

при выключенном станке.

• Силовой узел 42 с пильным диском 32

относительно рабочего пильного стола 31

может быть вручную установлен под раз-

личным углом наклона от 0

до 45

. Сто-

порение силового узла 42 в выбранном

положении осуществляется при помощи

ручек 38. Угол наклона пильного диска 32

контролируют по угломерной шкале 36 и

указателю 37.

• Рабочий пильный стол 31 с продольным

упором 15 и угловым упором 27, а также

стол пильный дополнительный 10 пред-

назначены для удержания и направления

заготовки в процессе выполнения опера-

ций пиления.

• Кожух защитный 13 является предохра-

нительным устройством и защищает ста-

ночника от травм и от случайного сопри-

косновения с пильным диском 32.

• Расклинивающий нож 33 предотвраща-

ет отдачу и заклинивание заготовки при

пилении.

• Угловой упор 27 имеет угломерную шка-

лу и указатель, с их помощью произво-

дится его настройка на необходимый угол

пиления заготовки.

• Основная масса древесностружечной

пыли при пилении скапливается во вну-

тренней камере силового узла 42, и ча-

стично отсасывается из верхней части

рабочей зоны защитного кожуха 13 через

шланг 11. Далее древесностружечная

пыль удаляется посредством присо-

единения промышленного пылесоса к па-

трубку 12.

• Электрооборудование станка состоит из

электродвигателя 34, коробки электровы-

ключателей 35, магнитного пускателя 44 и

соединительных электрических кабелей.

Электроэнергия к станку подводится ка-

белем электропитания с вилкой 45. Кноп-

ки 48 и 49 предназначены для управле-

ния (пуск и остановка) электродвигателем

станка.

• Станок данной модели оснащен осью с

колесами 5 и двумя ручками 26, что по-

зволяет осуществлять его перемещение

по рабочему участку.

Распаковка и подготовка рабочего ме-

ста

• Откройте и разберите коробку, в кото-

рую упакован станок и комплектующие

детали. Проверьте комплектность станка

и отсутствие видимых механических по-

вреждений.

• Удалите чистой, сухой салфеткой кон-

сервационную смазку с неокрашенных

металлических поверхностей станка. Для

очистки окрашенных, пластмассовых и

резиновых деталей используйте салфет-

ку с мыльной водой.

• Подготовьте рабочее место для станка

и стеллаж для хранения пиломатериалов

и заготовок. Помещение, в котором про-

изводится работа, должно быть оборудо-

вано системой приточно-вытяжной вен-

тиляции и иметь общее освещение. Зону

установки станка рекомендуется снабдить

местным дополнительным освещением

и промышленным пылесосом для сбора

древесной стружки и пыли.

• Предусмотрите под установку станка

специальное место с ровной, твердой и

устойчивой поверхностью. Сборку станка

рекомендуется производить двум опыт-

ным слесарям-сборщикам.

Сборка станка

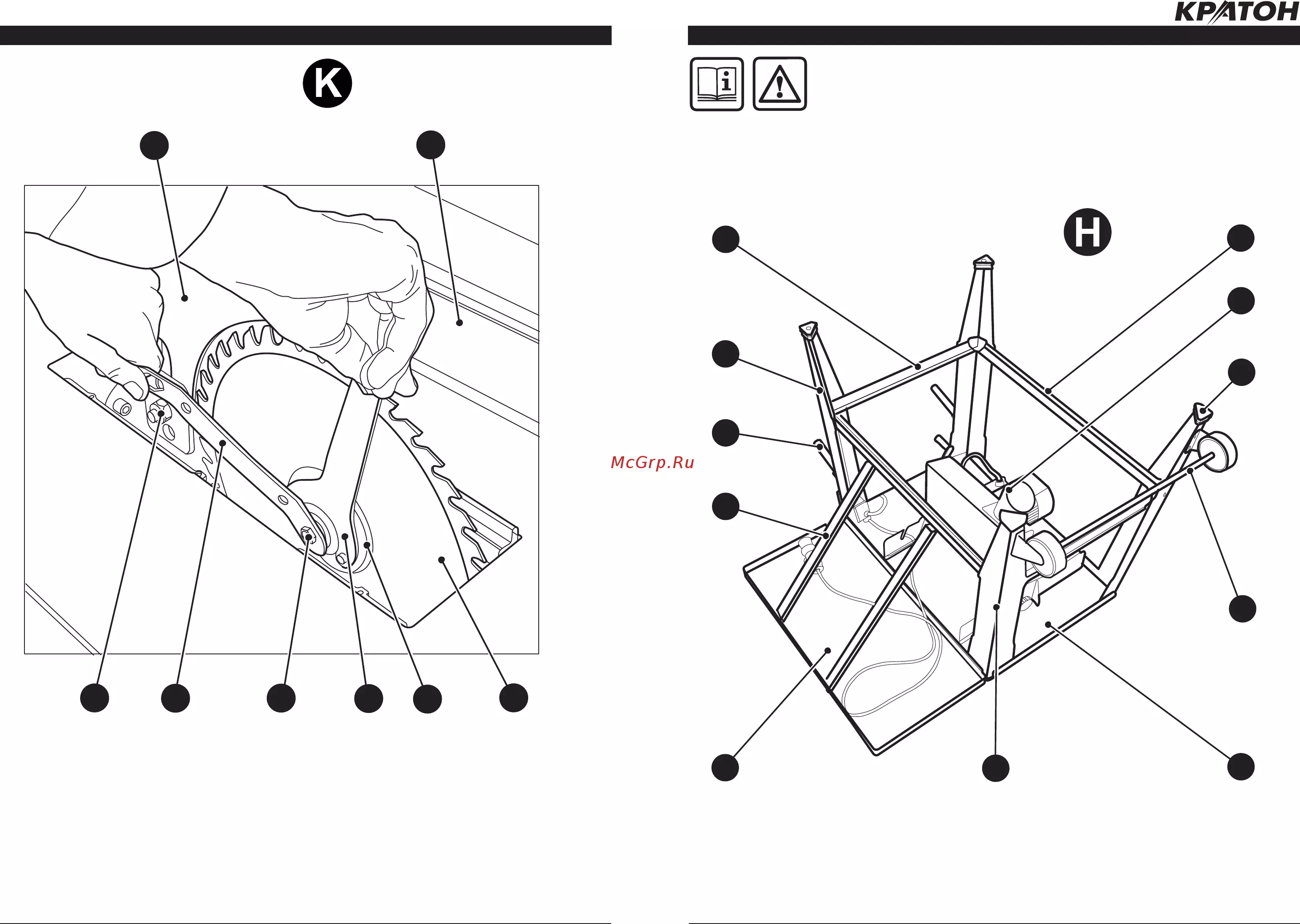

• Положите пильный блок 1 на ровную

твердую поверхность (см. рис. H). Устано-

вите и закрепите на пильном блоке 1 узлы

и детали в следующей последовательно-

сти:

— ножки 2 и 3, используя крепежные из-

делия из комплекта 18 (см. рис. В и табл.

2);

— соедините ножки 2 и 3 между собой с

помощью планок 4 и 9;

— стол пильный дополнительный 10 с по-

мощью боковых укосин 7;

— ось с колесами 5;

— на силовом узле 42 (см. рис. Е) закре-

пите патрубок 12 (для подключения к про-

мышленному пылесосу).

• Используя скобы 39 (см. рис. D и F) за-

крепите электрокабель магнитного пуска-

теля 44. На ножке 3 закрепите магнитный

пускатель 44, используя для этого кре-

пежные изделия из комплекта 21 (см. рис.

В и табл. 2).

• Закрепите подпятники 20 на ножках 2

и 3, используя для этого крепежные изде-

лия из комплекта 19 (см. рис. В и табл.

2).

• Установите и закрепите держатель 25

для шланга 11 (см. рис. I и C) на одной

из ножек станка, используя для этого кре-

пежные изделия из комплекта 18 (см. рис.

В и табл. 2). Переверните собранный ста-

нок и проверьте надежность сборки всех

узлов и соединений.

• Выполните монтаж станка на предусмо-

тренное место, обеспечив свободный до-

ступ к нему со всех сторон. Рабочая зона

вокруг станка должна быть необходимой

и достаточной для обеспечения безопас-

ной работы, эффективного технического

обслуживания и наладки. Подключите

шланг 11 к штуцерам защитного кожуха

13 и патрубка 12 (см. рис. С и Е). Через

патрубок 12 (см. рис. E), подключите ста-

нок к промышленному пылесосу.

Установка (снятие) пильного диска и

расклинивающего ножа

• ВНИМАНИЕ! Перед установкой пиль-

ного диска, сборкой или наладкой, обя-

зательно отсоедините станок от элек-

трической питающей сети. Регулярно

проверяйте, чтобы зубья пильного диска

были заточены и не имели дефектов. Во

избежание травм все действия с пильным

диском выполняйте в защитных перчат-

ках.

• С помощью отвертки отверните винты

50 (см. рис. J) и снимите вкладыш 49.

• Вращая ручку 43 (см. рис. D) приведите

силовой узел 42 с пильным диском 32 в

крайнее верхнее положение.

• Удерживая фланец наружный 52 (см.

рис. K) ключом рожковым 28, с помощью

ключа 29 отверните болт 53. Далее сни-
