www.kraton.ru

ла позволяет производить пиление круп-

ногабаритных деревянных заготовок.

• Габариты станка позволяют его исполь-

зовать в условиях мастерских ограничен-

ной площади и для изготовления широко-

го спектра столярных изделий.

• Наличие в станке механизма наклона

и подъема позволяет устанавливать си-

ловой узел с пильным диском в нужное

положение, что значительно расширяет

функциональные возможности станка и

позволяет выполнять различные виды

пиления, в том числе и под углом.

• Расположение центра масс и прочное

основание обеспечивают устойчивость

станка в работе.

• Конструкторские решения и технологии,

примененные при проектировании и изго-

товлении станка, обеспечивают высокую

точность и качество поверхности обраба-

тываемых заготовок и снижают время на

настройку и переналадку станка.

• Технологические приспособления и

предохранительные устройства станка

обеспечивают надежную ориентацию и

прижим обрабатываемой заготовки, и за-

щищают пользователя от травм.

• В конструкции силового узла станка

применен компактный электродвигатель

с повышенным коэффициентом полез-

ного действия. Специальные электро-

технические материалы и технологии

использованные для изготовления элек-

тродвигателя увеличивают его ресурс и

снижают расход электроэнергии потре-

бляемой станком.

• Электрооборудование и асинхронный

электродвигатель станка позволяют про-

изводить его подключение к бытовой сети

однофазного переменного тока напряже-

нием 220 В.

• Встроенный патрубок станка позволяет

подключить промышленный пылесос и

производить отсос древесной стружки и

пыли из зоны резания.

• Используемый в станке привод, мини-

мальные зазоры в шарнирных соедине-

ниях, надежные подшипниковые узлы,

высокая частота вращения и тщательная

балансировка ротора электродвигателя

снижают шум работающего станка и по-

вышают его производительность.

ВНИМАНИЕ! Перед пробным пуском необходимо убедиться

в том, что: на станке установлены все защитные кожухи

и крышки; на рабочем и дополнительном пильных столах

нет обрезков досок и посторонних предметов; силовой узел

станка с закрепленным на нем пильным диском зафиксирован с помощью

рукояток-фиксаторов; свободному вращению пильного диска ничто не пре-

пятствует. Сравните технические данные cтанка с данными электрической

сети в том помещении, где станок будет эксплуатироваться. Напряжение и

частота тока в электрической сети должны соответствовать техническим

данным станка. Никогда не включайте станок если заготовка вплотную под-

ведена к пильному диску и не выключайте его не завершив процесс пиления.

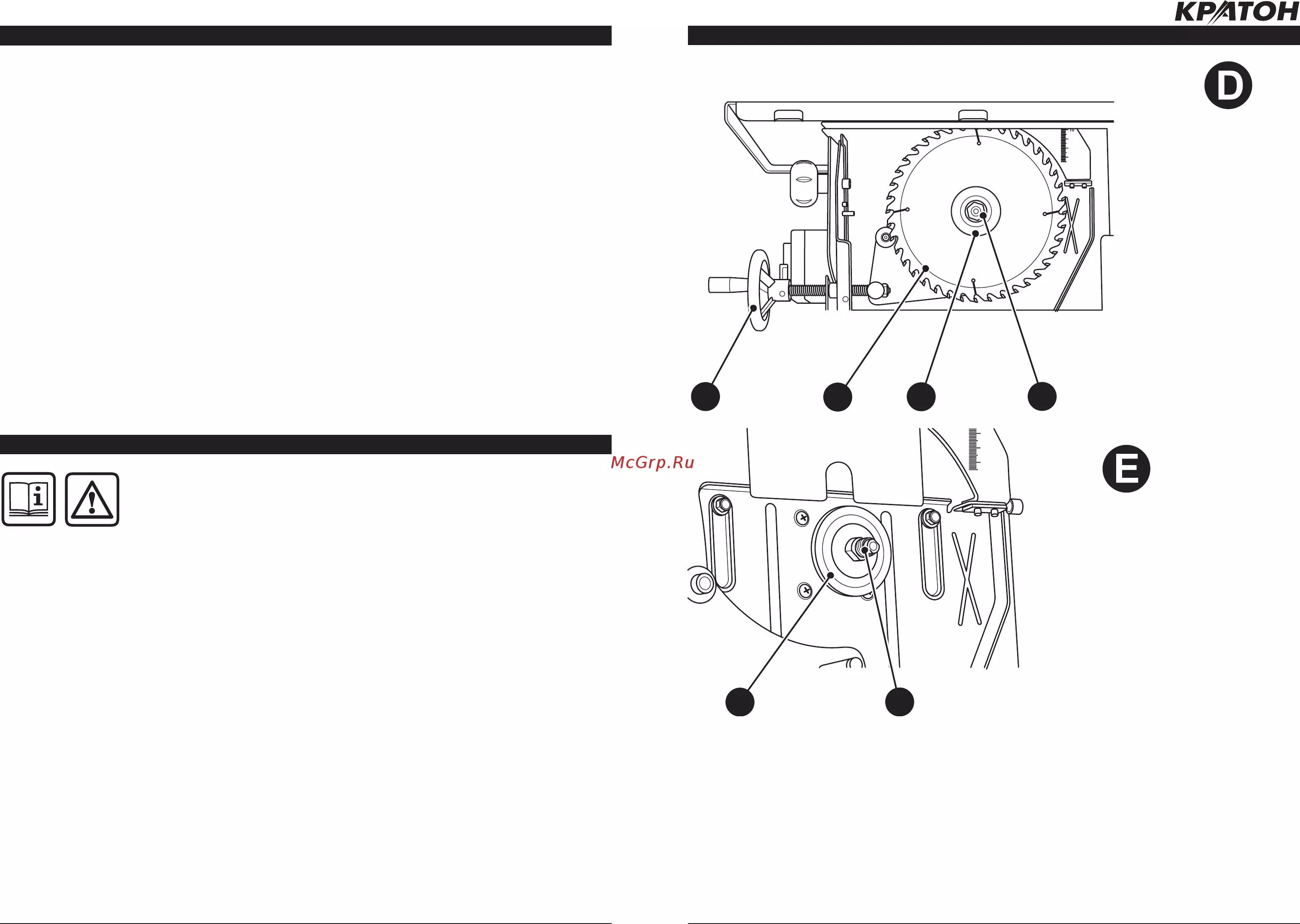

ПОДГОТОВКА К РАБОТЕ И ПРОБНЫЙ ПУСК (РИС. D/E)

УСТРОЙСТВО И ЭКСПЛУАТАЦИЯ СТАНКА (РИС. А /В/C)

РАБОТА НА СТАНКЕ

соблюдайте особую осторожность. Паль-

цы рук должны находиться на достаточно

безопасном расстоянии от вращающегося

пильного диска 18. Особую осторожность

следует проявлять при пилении тонких и

коротких заготовок в процессе работы и в

момент выхода заготовки из под враща-

ющегося пильного диска 18.

• При пилении не превышайте установ-

ленную максимальную глубину распила

(см. раздел «Основные технические дан-

ные»).

• Если руки станочника приближаются к

пильному диску ближе чем на 130 мм то

необходимо всегда использовать толка-

тель или толкающий брусок для подачи

заготовки к пильному диску. Необходимо

всегда проталкивать обрабатываемую за-

готовку до конца расклинивающего ножа.

• ВНИМАНИЕ! Распиливание очень узких

деталей шириной менее 30 мм должно

выполняться с применением толкающего

бруска, который изготавливается само-

стоятельно из твердых пород древесины.

• ВНИМАНИЕ! Необходимо оставлять об-

резки досок на рабочем пильном столе

столе до полной остановки пильного дис-

ка.

Виды операций пиления на данном

станке

Поперечное пиление

• Поперечное пиление — это пиление за-

готовки поперек волокон древесины под

углом 90°. При пилении вертикальная

плоскость вращения пильного диска 18 и

рабочий пильный стол 9 образуют между

собой угол 90°. При поперечном пилении

используется угловой упор 5, на который

при необходимости может быть установ-

лен дополнительный упор 20 (см. рис. А).

Наклонное поперечное пиление

• Наклонное поперечное пиление анало-

гично поперечному пилению, но при этом

вертикальная плоскость вращения пиль-

ного диска 18 может устанавливаться на

угол от 0

до 45

Комбинированное пиление

• Выполняется с применением углового

упора 5 и является комбинацией попе-

речного пиления и наклонного попереч-

ного пиления. Пиление заготовки произ-

водится поперек волокон древесины под

углом отличным от 90°.

Продольное пиление

• Продольное пиление — это пиление за-

готовки вдоль волокон древесины. При

продольном пилении вертикальная пло-

скость вращения пильного диска 18 и

рабочий пильный стол 9 образуют между

собой угол 90°. При продольном пилении

используется продольный упор 7. В зави-

симости от габаритов заготовки, на про-

дольный упор 7 может быть установлен

дополнительный упор 20 (см. рис. А).

Наклонное продольное пиление

• Наклонное продольное пиление анало-

гично продольному пилению, но при этом

вертикальная плоскость вращения пиль-

ного диска 18 может устанавливаться на

угол от 0

до 45

по отношению к рабоче-

му пильному столу 9.
