16
www.kraton.ru
29
УСТРОЙСТВО ЦЕПНОЙ ПИЛЫ
4
18
20
19
3. Шина направляющая
4. Цепь пильная
15. Кабель электропитания с вилкой
16. Рукоятка задняя
17. Крышка масляного бачка
18. Рукоятка передняя
19. Гайка
20. Крышка приводного узла
21. Окно смотровое контроля уровня
масла
22. Щиток защитный
23. Крючок
24. Приемное отверстие для электрока-
беля
3
15

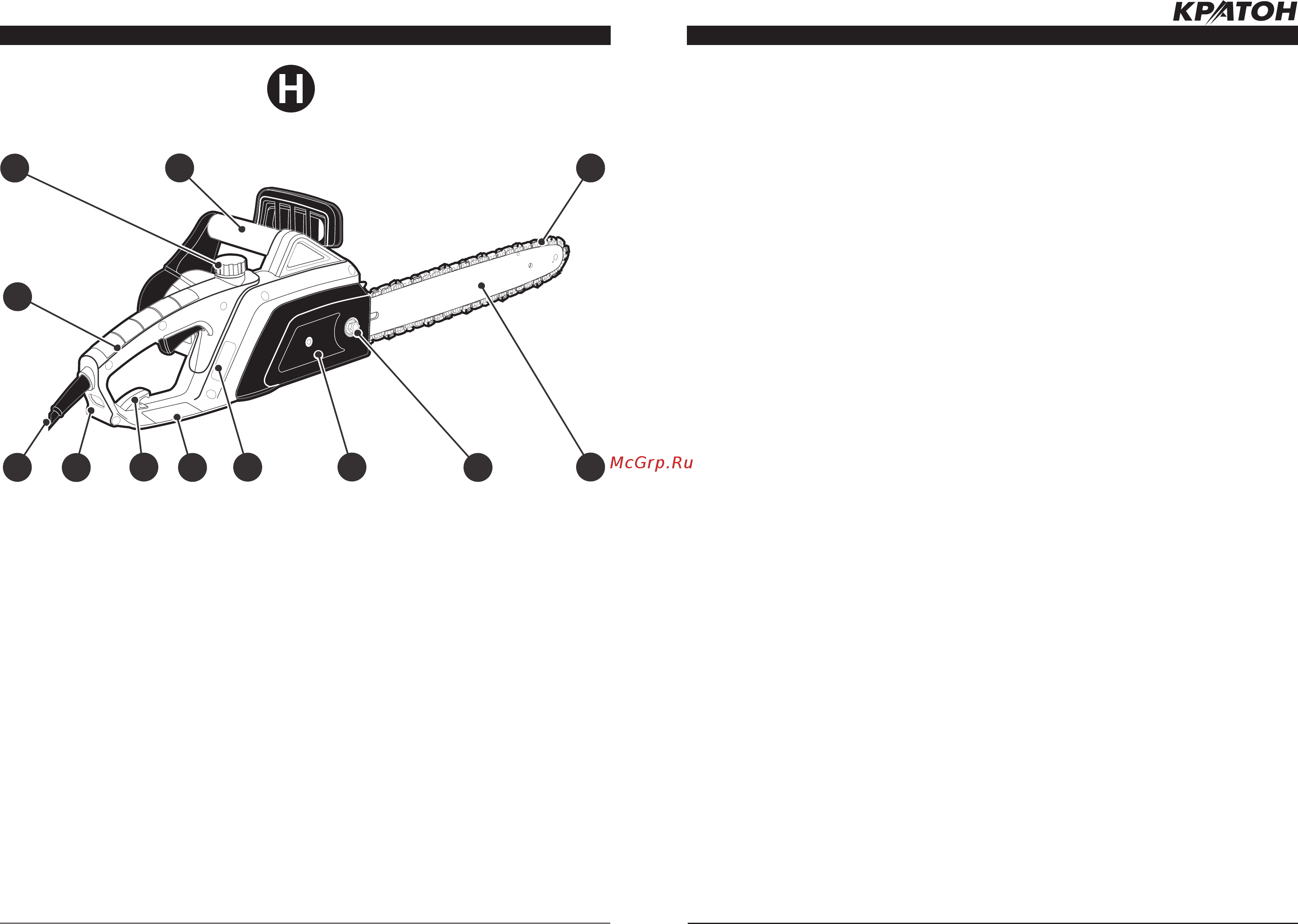

Рисунок H — общий вид цепной пилы.
17
16
21
Осмотр рычага цепного тормоза
• Перед началом работы всегда прове-
ряйте рычаг цепного тормоза 5 на нали-
чие видимых механических повреждений
(трещин, сколов и т. д.).
• Нажмите на рычаг цепного тормоза 5 и,
поочередно приводя его в рабочие поло-
жения, убедитесь в его надежном закре-
плении и отсутствии люфтов.
Проверка ручного включения рычага
цепного тормоза
• Проверяйте цепной тормоз ежедневно
или при каждом использовании цепной
пилы. Крепко держите включенную цеп-
ную пилу левой рукой за переднюю руко-
ятку 18, а правой рукой за заднюю руко-
ятку 16. Согните левую руку (не отпуская
при этом рукоятки передней 18) и нажми-
те запястьем на рычаг цепного тормоза 5,
чтобы включить цепной тормоз (см. рис.
G, H, I) . Цепь пильная 4 должна мгновен-
но остановиться.
• ВНИМАНИЕ! Если цепной тормоз не ра-
ботает, работа с цепной пилой запрещена.
Вам необходимо обратиться в сервисный
центр для выполнения квалифицирован-
ного ремонта.
ПРОВЕРКА РАБОТЫ ЦЕПНОГО ТОРМОЗА
22
23
24
Устройство и принцип работы цепной
пилы
• Общий вид цепной пилы приведен на
рисунках G и H. Подробное устройство
цепной пилы приведено на схеме сборки
(см. приложение Б).
• В корпусе 9 смонтированы основные
узлы и механизмы цепной пилы: коллек-
торный электродвигатель с редуктором и
устройством принудительной вентиляции,
цепной тормоз, устройство для автомати-
ческой смазки цепи пильной 4 и шины на-
правляющей 3, приводной узел и устрой-
ство натяжения цепи пильной 4.
• Для обеспечения вентиляции и доступа
к щеточному узлу электродвигателя в цеп-
ной пиле предусмотрена крышка 8. Пила
оборудована рычагом цепного тормоза 5,
