МОНТАЖ ШИНЫ НАПРАВЛЯЮЩЕЙ И ЦЕПИ ПИЛЬНОЙ

3. Шина направляющая

4. Цепь пильная

5. Рычаг цепного тормоза

18. Рукоятка передняя

19. Гайка

20. Крышка приводного узла

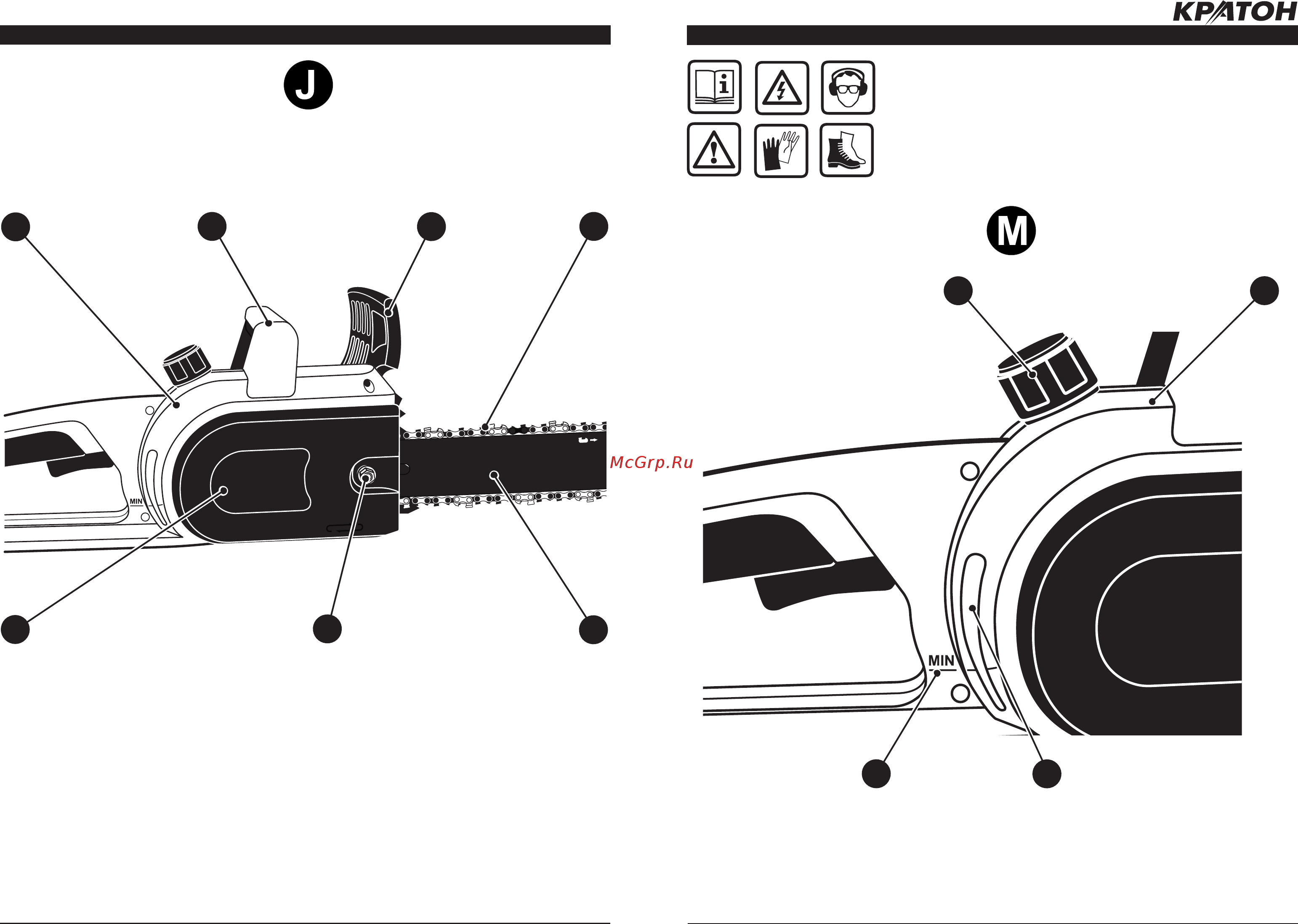

Рисунок J — демонтаж крышки приводного узла цепной пилы.

518 4

ВНИМАНИЕ! Цепная пила поставляется с пустым

масляным бачком. Обязательно до ввода цепной

пилы в эксплуатацию залейте масло в масляный

бачок. Работа при отсутствии масла в масляном

бачке или при его уровне ниже минимальной отмет-

ки неминуемо приведет к выходу из строя цепной

пилы и режущей гарнитуры.

ЗАЛИВКА ЦЕПНОГО МАСЛА И ПРОБНЫЙ ПУСК ЦЕПНОЙ ПИЛЫ

9. Корпус пилы

17. Крышка масляного бачка

21. Окно смотровое

35. Отметка уровня масла «MIN»

Рисунок M — заливка смазочного масла в масляный бачок цепной пилы.
