22 23

www.kraton.ru

МОНТАЖ ШИНЫ НАПРАВЛЯЮЩЕЙ И ЦЕПИ ПИЛЬНОЙ

9. Корпус пилы

10. Упор зубчатый

29. Шпилька

30. Штифт

31. Масляный инжектор

32. Отвертка (или ключ комбинирован-

ный)

33. Винт натяжения пильной цепи

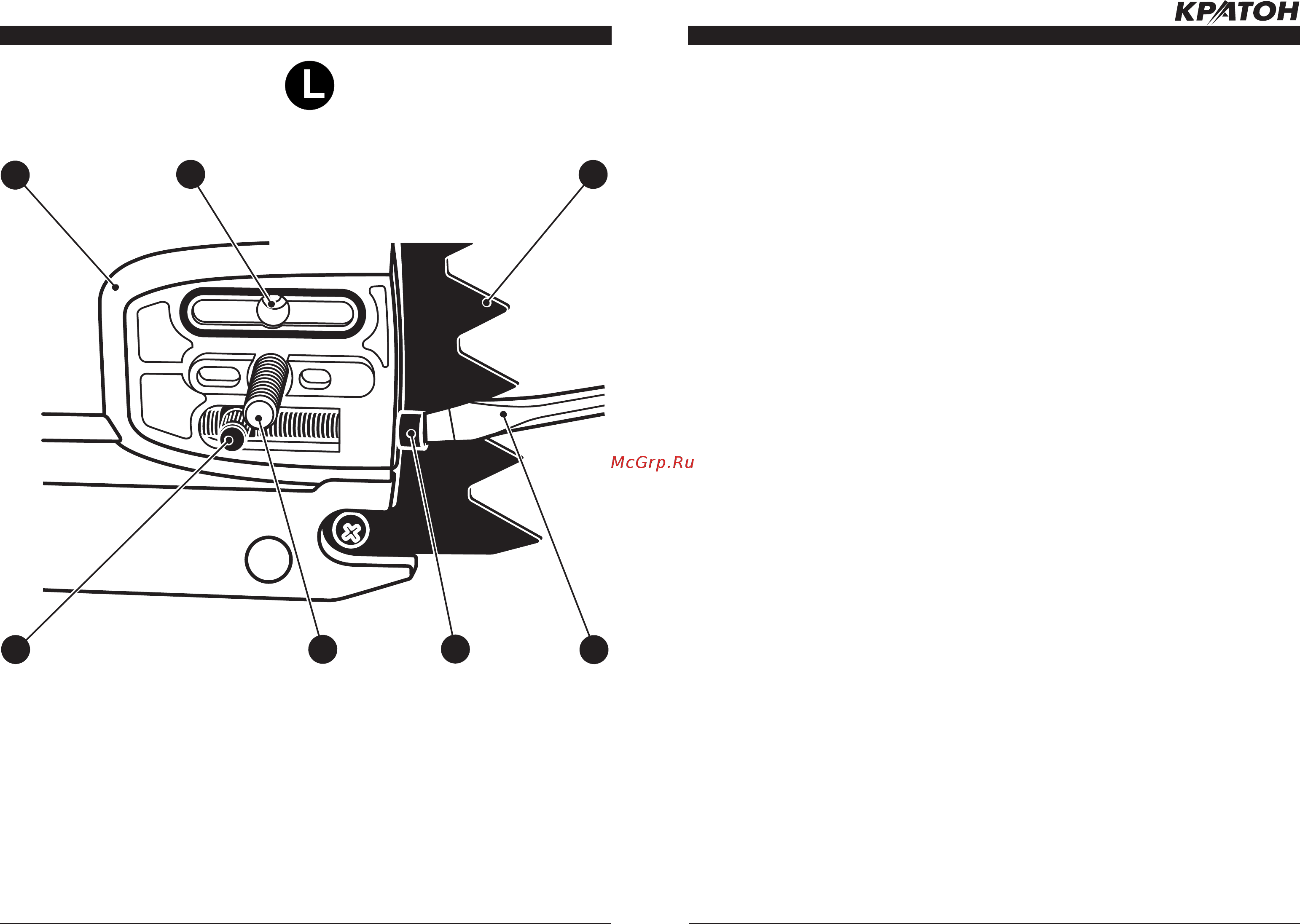

Рисунок L — регулирование натяжения пильной цепи.

МОНТАЖ ШИНЫ НАПРАВЛЯЮЩЕЙ И ЦЕПИ ПИЛЬНОЙ

Монтаж шины направляющей и цепи

пильной

• Отключите цепной тормоз. Для этого

надавите на рычаг цепного тормоза 5 по

направлению к рукоятке передней 19 (см.

рис. I) до характерного щелчка.

• Отверните с помощью комбинирован-

ного ключа гайку 19 и снимите крышку 20

(см. рис. J, рисунок не определяет кон-

струкцию некоторых элементов пилы).

• Визуально проверьте отсутствие загряз-

нений масляного инжектора 31 (см. рис.

L). При необходимости тонкой медной

проволочкой прочистите отверстие мас-

ляного инжектора 31.

• Вращая винт 33 (см. рис. L) против ча-

совой стрелки, установите его в крайнее

положение.

• Возьмите пильную цепь 4 и, соблюдая

правильное направление режущих зве-

ньев 12, оденьте ее на шину направляю-

щую 3 (см. рис. G и K). Для более удобного

выполнения этой операции удерживайте

шину направляющую 3 носовой частью

с ведомой звездочкой 1 вверх. Фасон-

ные звенья 11 (с нижней стороны) цепи

пильной 4 должны совместиться с впади-

нами ведомой звездочки 1 и войти в же-

лоб 2 шины направляющей 3 (см. рис. G

и K). Правильное направление режущих

звеньев 12 пильной цепи 4 показано на

крышке 20 и на шине направляющей 3.

• Установите (см. рис. K) шину направля-

ющую 3 с надетой цепью пильной 4 на

приводной узел цепной пилы. При этом

совместите фасонные звенья 11 цепи

пильной 4 с впадинами звездочки веду-

щей 25. Центральный установочный паз

27 и нижнее отверстие 26 шины направ-

ляющей 3 совместите, соответственно со

шпилькой 29 и штифтом 30 (см. рис. K).

При правильной установке буртик направ-

ляющий 28 и штифт 30 должны войти, со-

ответственно, в центральный установоч-

ный паз 27 и нижнее отверстие 26 шины

направляющей 3, четыре фасонных звена

11 цепи пильной 4 должны войти во впа-

дины звездочки ведущей 25 (см. рис. K).

• Примечание: конструкция шины на-

правляющей 3 позволяет переворачивать

ее на 180

°, без изменений правил мон-

тажа.

• Установите на штатное место крышку

20 и заверните, не затягивая гайку 19 (см.

рис. J).

Натяжение цепи пильной

• ВНИМАНИЕ! Неудовлетворительно на-

тянутая цепь пильная 4 может при работе

сорваться с шины направляющей 3 и при-

чинить серьезные или даже смертельные

травмы. Не забудьте надеть защитные

рукавицы!

• Удерживая цепную пилу левой рукой

за рукоятку переднюю 18, поднимите ее

шиной направляющей 3 вверх. Нижнюю

часть цепной пилы надежно установите

на рабочий стол.

• ВНИМАНИЕ! При выполнении этой опе-

рации будьте предельно внимательны

и осторожны, чтобы не повредить лицо

и другие части тела режущими зубьями

цепи пильной 4.

• Правой рукой возьмите отвертку 32 (ком-

бинированный ключ) и, вращая винт 33 по

часовой стрелке, произведите натяжение

цепи пильной 4.

• Опустите цепную пилу на рабочий стол и

проверьте натяжение цепи пильной 4 (см.

рис. G и K). Цепь пильная 4 натянута пра-

вильно, если при оттягивании в середине

ее верхней или нижней ветви на 3–4 мм,

она под действием сил натяжения воз-

вращается в исходное положение.

• После натяжения проверьте легкость

хода цепи пильной 4 по шине направля-

ющей 3. Цепь пильная 4 должна протяги-

ваться от руки по шине направляющей 3

и без провисания прилегать к ее нижней

стороне.

• Затяните гайку 19 (см. рис. J). Оденьте

Пильная цепь 4 и направляющая шина 3 (см. рис. G) условно не показаны.
