2124
www.kraton.ru
МОНТАЖ ШИНЫ НАПРАВЛЯЮЩЕЙ И ЦЕПИ ПИЛЬНОЙ

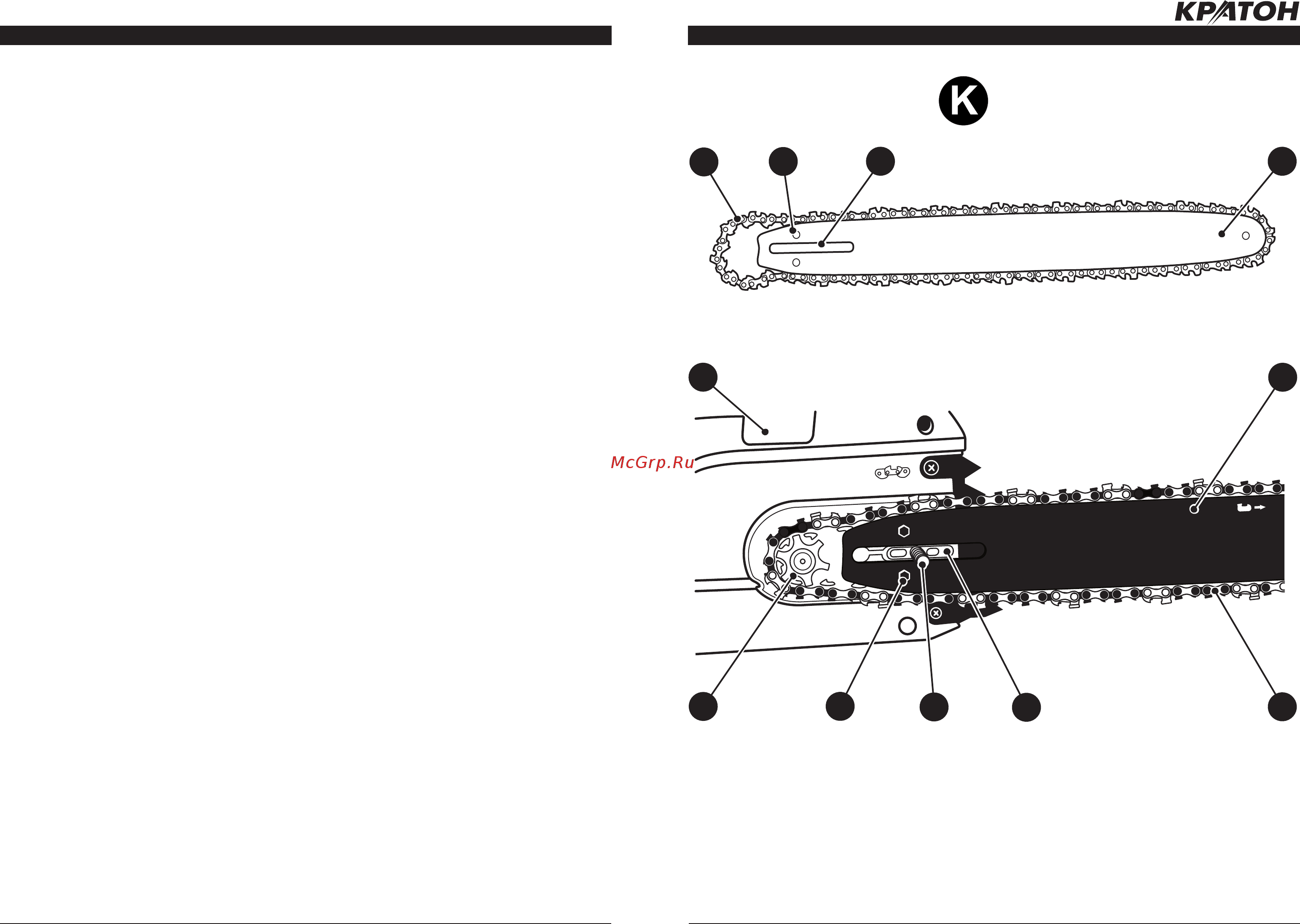

Рисунок K — установочные элементы приводного узла цепной пилы.
25
30
3
2829
4
3
27
26
3. Шина направляющая
4. Цепь пильная
9. Корпус пилы
25. Ведущая звездочка приводного узла
26. Отверстие установочное
27. Центральный установочный паз
28. Направляющий буртик
29. Шпилька
30. Штифт
9
4
МОНТАЖ ШИНЫ НАПРАВЛЯЮЩЕЙ И ЦЕПИ ПИЛЬНОЙ
на режущую гарнитуру цепной пилы за-
щитный кожух.
Включите цепной тормоз, отжав рычаг
цепного тормоза 5 по направлению от ру-
коятки передней 18 (см. рис. I) до харак-
терного щелчка.
Важные указания по контролю над на-
тяжением цепи пильной
Натяжение цепи пильной 4 следует про-
верять до начала работы после выполне-
ния первых резов и регулярно каждые 10
минут во время работы.
Новая цепь пильная подвержена есте-
ственному удлинению, которое про-
исходит вследствие ее механической
приработки, поэтому необходимо чаще
контролировать и производить ее натя-
жение.
Если цепь пильная 4 сильно нагрелась
вследствие работы, то необходимо дать
ей остыть до температуры окружающе-
го воздуха. Если произвести натяжение
нагретой цепи пильной 4, то после ее
остывания произойдет чрезмерное об-
тягивание шины направляющей 3 и как
следствие повышенный механический
износ режущей гарнитуры (ведущая звез-
дочка, цепь пильная и шина направляю-
щая).
