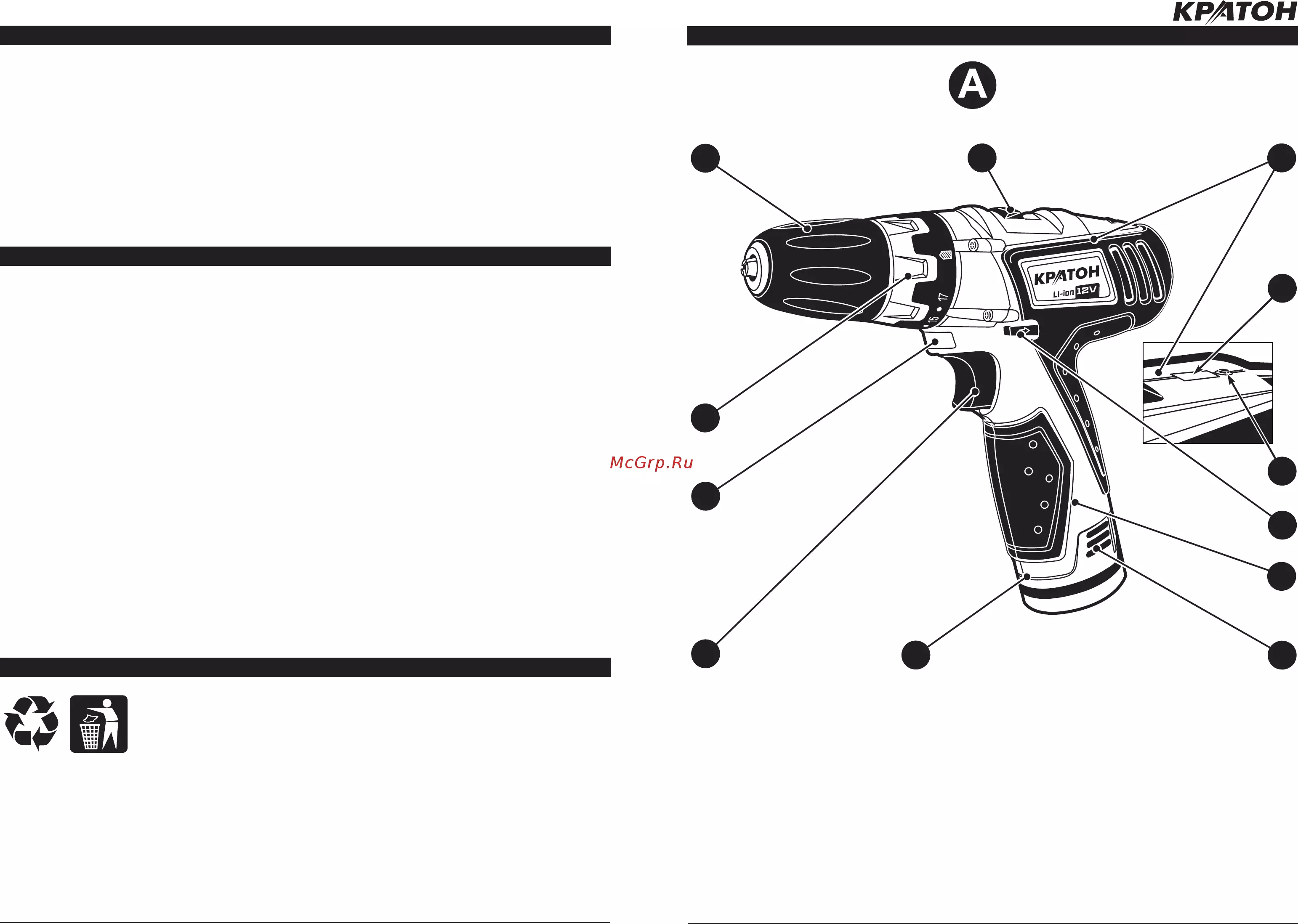

Общий вид шуруповерта показан на ри-
сунке А, его подробное устройство при-
ведено на схеме сборки (см. приложение
Б).
Шуруповерт состоит из следующих
основных узлов: сверлильный патрон 4,
корпус 6, рукоятка 10 и аккумуляторная
батарея 12 собранных в единый меха-
низм.
При работе шуруповерт удерживают за
рукоятку 10. В корпусе 6 смонтированы
(см. рис. А и схему сборки) электродвига-
тель постоянного тока, двухступенчатый
планетарный редуктор и другие узлы и
детали.
Электропитание электродвигателя осу-
ществляется от аккумуляторной батареи
12. Пуск шуруповерта в работу и плав-
ное электронное регулирование частоты
вращения сверлильного патрона 4 осу-
ществляют нажатием на кнопку пуска 1.
При нажатии на кнопку пуска 1 происхо-
дит автоматическое включение лампы 2
предназначенной для подсветки рабочей
зоны. При отпущенной (не нажатой) кноп-
ке пуска 1 электропитание на электро-
двигатель не подается и шуруповерт не
работает. В кнопку пуска 1 встроен элек-
тронный регулятор частоты вращения
электродвигателя шуруповерта.
Кнопка 8 предназначена для включе-
ния светодиодной панели 9. С помощью
светодиодной панели 7 контролируют со-
стояние зарядки аккумуляторной батареи
12.
Переключение передач планетарного
редуктора осуществляют с помощью кла-
виши 5. Первая и вторая передачи плане-
тарного редуктора обеспечивают частоту
вращения сверлильного патрона 3 в диа-
пазонах 0–300 мин
-1
и 0–1050 мин
-1
соот-
ветственно. Изменение направления вра-
щения (реверс) сверлильного патрона 4
осуществляют с помощью переключателя
9. В промежуточном (среднем) положении
переключателя 9 происходит блокирова-
ние кнопки пуска 1, что используется при
наладке и переноске шуруповерта.
С помощью обоймы 3 устанавливают
нужный режим работы (сверление или
заворачивание) и необходимую величи-
ну предельного крутящего момента при
заворачивании саморежущих шурупов.
С помощью фиксаторов 11 производят
крепление аккумуляторной батареи 12 к
шуруповерту.
УСТРОЙСТВО ШУРУПОВЕРТА

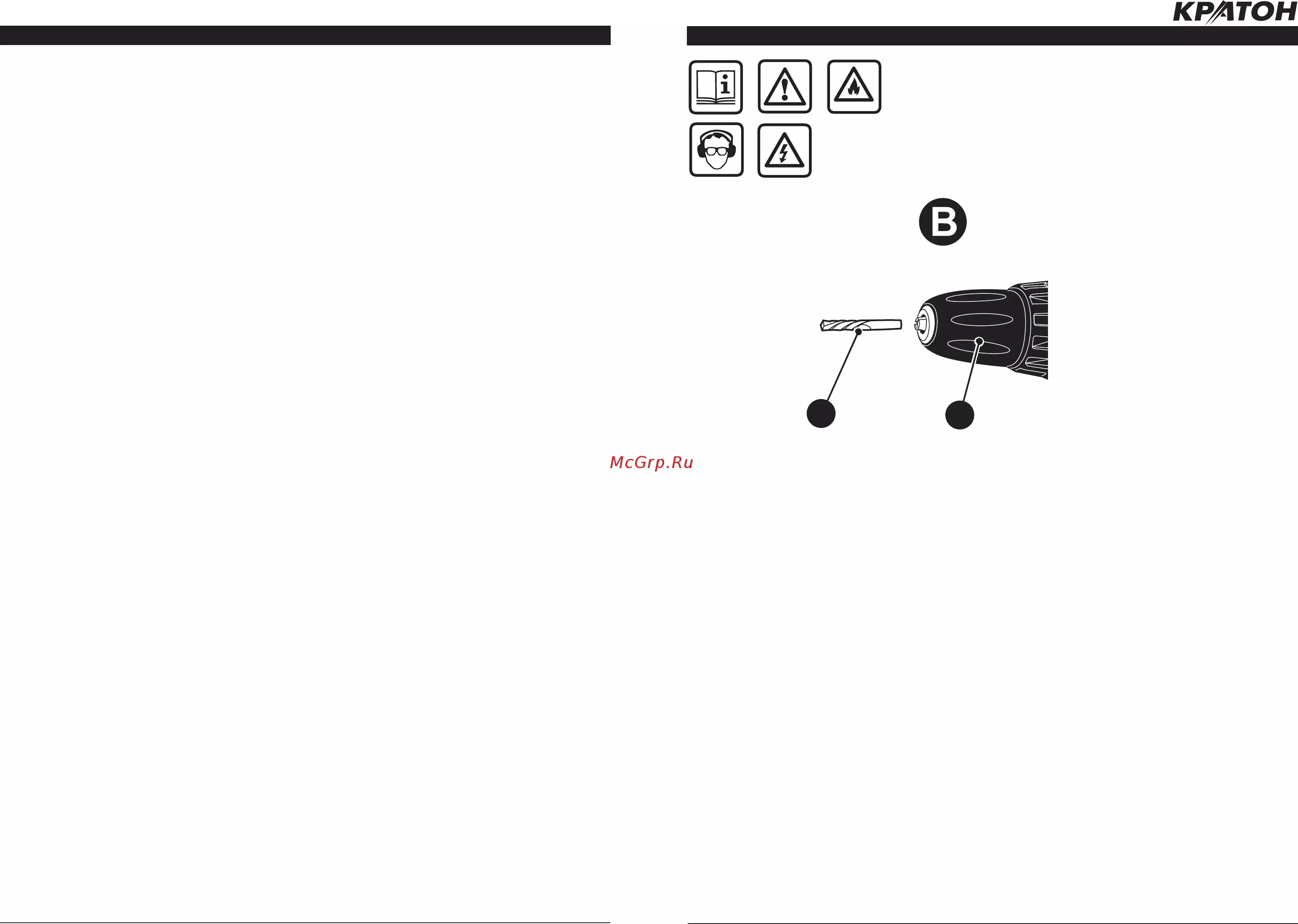

ПОДГОТОВКА И РАБОТА С ШУРУПОВЕРТОМ
на кнопку 8 светодиодной панели 7 (так-
же см. схему сборки) и проконтролируй-
те состояние аккумуляторной батареи
12 по сигналам световых индикаторов.
Световые индикаторы (красный, желтый
и зеленый цвет) светодиодной панели 7
загораются пропорционально степени за-
рядки аккумуляторной батареи 12. Одно-
временное загорание трех индикаторов
на светодиодной панели 7 означает, что
аккумуляторная батарея 12 полностью
заряжена. Загорание красного и желто-
го индикаторов означает, что аккумуля-
торная батарея 12 заряжена на 60 % от
своей номинальной емкости. Загорание
красного индикатора означает, что акку-
муляторная батарея 12 заряжена на 30 %
от своей номинальной емкости.
ВНИМАНИЕ! Нагрев зарядного устрой-
ства и аккумуляторной батареи в процес-
се зарядки является нормальной ситуа-
цией.
ВНИМАНИЕ! Не оставляйте зарядное
устройство без аккумуляторной батареи
включенным в электросеть. Случайное
замыкание контактов зарядного устрой-
ства металлическим предметом (монета,
скрепка и т.п.) может привести к пожару.
Оберегайте контакты неиспользуемой ак-
кумуляторной батареи от случайного ко-
роткого замыкания — это может привести
к ее повреждению и другим неблагопри-
ятным последствиям.
Общие указания при работе с шурупо-
вертом
При нажатии на кнопку пуска 1 происхо-
дит автоматическое включение лампы 2
подсветки рабочей зоны, что очень удоб-
но при работе в затемненных местах.
При заворачивании саморежущего шу-
рупа с крестовым шлицем с оптималь-
ным усилием прижимайте шуруповерт
с отверточной насадкой к его головке в
течение всего времени завинчивания. В
противном случае отверточная насадка
может выскользнуть из крестового шлица
и повредить материал.
ВНИМАНИЕ! Сильное загрязнение вну-
тренних полостей шуруповерта кирпич-
ной, древесной, гипсовой пылью являет-
ся нарушением условий эксплуатации и
основанием для отказа изготовителя от
гарантийных обязательств.
Всегда следите за тем, чтобы шлицы от-
верточных насадок (бит) и головки само-
режущих шурупов соответствовали друг
другу по форме и размеру.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ! При выполнении любых операций по техниче-
скому обслуживанию выключите шуруповерт с помощью
кнопки пуска и установите переключатель направления
вращения в среднее положение. При техническом обслужи-
вании зарядного устройства отсоедините вилку кабеля электропитания от
розетки электросети.
Шуруповерт требует систематического
ухода и контроля над его техническим
состоянием и работоспособностью. Для
обеспечения длительной и безаварийной
работы шуруповерта и Вашей личной без-
опасности необходимо выполнять следу-
ющие требования:
перед началом работы всегда прове-
рять общее техническое состояние шу-
руповерта путем визуального осмотра и
пробного пуска;
проверять исправность зарядного
устройства и его кабеля электропитания;
— проверять сверлильный патрон и поса-
