www.kraton.ru

ПОДГОТОВКА И РАБОТА С ШУРУПОВЕРТОМ

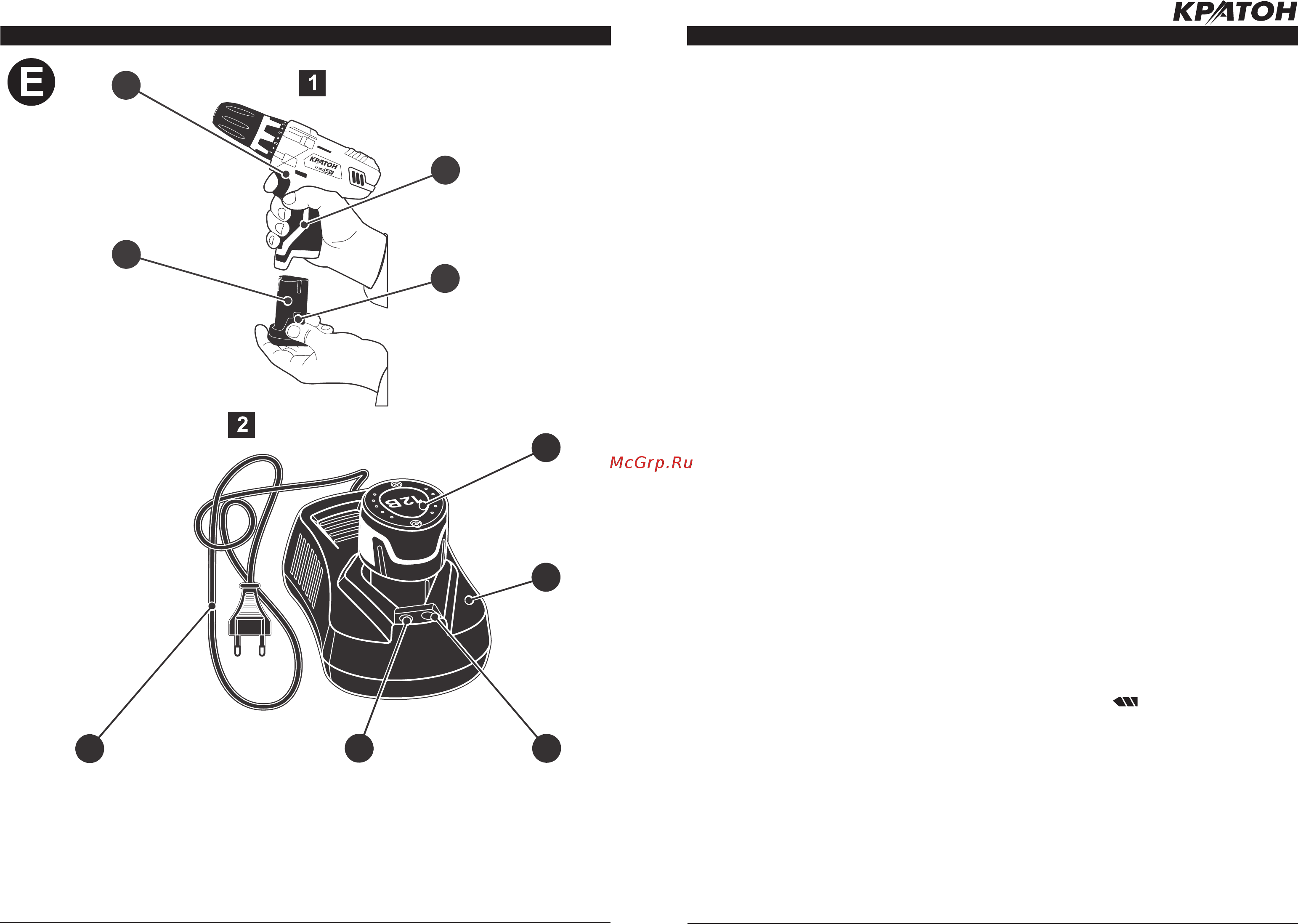

Рисунок E — установка и зарядка аккумуляторной батареи.

ПОДГОТОВКА И РАБОТА С ШУРУПОВЕРТОМ

Общие указания

• После транспортирования шуруповерта

и зарядного устройства при отрицатель-

ной температуре окружающего воздуха,

необходимо выдержать эти изделия при

температуре +25

°С не менее двух часов

до первого включения. В противном слу-

чае шуруповерт и зарядное устройство

могут выйти из строя при включении, из-

за влаги, сконденсировавшейся на дета-

лях электродвигателя и электрооборудо-

вания шуруповерта.

Распаковка шуруповерта и подготовка

рабочего места

• Откройте кейс, в который упакован

шуруповерт, зарядное устройство, от-

верточные насадки и сверла. Проверьте

комплектность шуруповерта и отсутствие

видимых механических повреждений.

• Подготовьте рабочий стол с зажимными

приспособлениями или рабочее место

для выполнения технологических опера-

ций сборки деталей или заготовок. Работу

с шуруповертом рекомендуется произво-

дить в помещении, оборудованном си-

стемой приточно-вытяжной вентиляции и

снабженном общим освещением.

• Зона вокруг рабочего места должна быть

необходимой и достаточной для обеспе-

чения безопасной работы, эффективного

технического обслуживания и контроля

рабочего процесса.

Установка сверла или отверточной на-

садки

• Для ускорения замены сверл и отвер-

точных насадок шуруповерт оснащен бы-

строзажимным сверлильным патроном

12 (см. рис. С и D).

• Установку (замену) сверла или отверточ-

ной насадки выполняют в следующей по-

следовательности:

— заблокируйте кнопку пуска 9 шурупо-

верта, установив переключатель направ-

ления вращения 17 в среднее положе-

ние;

— вращая сверлильный патрон 12,

раскройте его зажимные губки (см. рис.

D1 и D2);

— вставьте в сверлильный патрон 12

хвостовик сверла 7 или магнитного

держателя 6;

— с достаточным усилием затяните свер-

лильный патрон 12;

— вставьте в магнитный держатель 6

отверточную насадку 8.

Выбор режима работы и регулирова-

ние предельного крутящего момента

затягивания

• Шуруповерт может работать в двух ре-

жимах работы:

— сверление отверстий в металлах,

пластмассах, древесине;

— заворачивание (отворачивание) само-

режущих шурупов в конструкции, изготов-

ленные из различных конструкционных

материалов (металл, пластмасса, древе-

сина);

— заворачивание (отворачивание) гаек,

винтов в крепежных соединениях с помо-

щью отверточных насадок (бит).

• Для установки режима «сверление»

выполните следующие действия:

— заблокируйте кнопку пуска 9 шурупо-

верта, установив переключатель направ-

ления вращения 17 в среднее положе-

ние;

— возьмите и удерживайте шуруповерт

одной рукой за рукоятку 18, другой рукой

вращая обойму 11, установите ее так,

чтобы символ

, нанесенный на ней,

совместился с треугольным маркером на

корпусе 14. Шуруповерт готов для работы

в режиме «сверление».

• Любые другие положения обоймы 11

относительно треугольного маркера

на корпусе 14 являются режимом

работы шуруповерта «заворачивание

(отворачивание) саморежущих

шурупов». Каждое положение обоймы 11

соответствует определенной величине

предельного крутящего момента,

1. Шуруповерт

3. Зарядное устройство

5. Батарея аккумуляторная

18. Рукоятка

19. Фиксатор

20. Кабель электропитания с вилкой

21. Светодиод (цвет зеленый)

22. Светодиод (цвет красный)
