www.kraton.ru

Общие указания

• После транспортирования шуруповерта

и зарядного устройства при отрицатель-

ной температуре окружающего воздуха,

необходимо выдержать его при темпе-

ратуре +25

°С не менее двух часов до

первого включения. В противном случае

шуруповерт и зарядное устройство мо-

гут выйти из строя при включении, из-за

влаги, сконденсировавшейся на деталях

электродвигателя и электрооборудова-

ния.

Распаковка шуруповерта и подготовка

рабочего места

• Откройте кейс, в который упакован шу-

руповерт, зарядное устройство и комплек-

тующие детали. Проверьте комплектность

шуруповерта и отсутствие видимых меха-

нических повреждений.

• Подготовьте рабочий стол с зажимными

приспособлениями или рабочее место

для выполнения технологических опера-

ций сверления или сборки деталей или

заготовок. Работу с шуруповертом реко-

мендуется производить в помещении,

оборудованном системой приточно-вы-

тяжной вентиляции и снабженном общим

освещением.

• Зона вокруг рабочего места должна быть

необходимой и достаточной для обеспе-

чения безопасной работы, эффективного

технического обслуживания и контроля

рабочего процесса.

Установка сверла или отверточной на-

садки

• Для ускорения замены сверл и отвер-

точных насадок шуруповерт оснащен бы-

строзажимным сверлильным патроном.

• Установку (замену) сверла или отверточ-

ной насадки выполняют в следующей по-

следовательности:

— заблокируйте кнопку пуска 3 шурупо-

верта, установив переключатель направ-

ления вращения 8 в среднее положение;

— откройте сверлильный патрон 5.

Для этого проверните переднюю часть

сверлильного патрона 5, удерживая при

этом его заднюю часть (см. рис. В);

— вставьте в сверлильный патрон 5

хвостовик сверла 12 или магнитного

держателя (бит) отверточной насадки (см.

раздел «Комплектность»);

— с достаточным усилием затяните свер-

лильный патрон 5. Для этого закрутите

переднюю часть сверлильного патрона 5,

удерживая заднюю его часть.

Выбор режима работы и регулирова-

ние предельного крутящего момента

затягивания

• Шуруповерт может работать в двух ре-

жимах работы:

— сверление отверстий в металлах,

пластмассах, древесине;

— заворачивание (отворачивание) само-

режущих шурупов в конструкции, изготов-

ленные из различных конструкционных

материалов (металл, пластмасса, древе-

сина);

— заворачивание (отворачивание) гаек,

винтов в крепежных соединениях с помо-

щью отверточных насадок (бит).

• Для установки режима «сверление»

выполните следующие действия:

— заблокируйте кнопку пуска 3 шурупо-

верта, установив переключатель направ-

ления вращения 8 в среднее положение;

— возьмите и удерживайте шуруповерт

одной рукой за рукоятку 9, другой рукой

вращая обойму 4, установите ее так,

чтобы символ

, нанесенный на ней,

совместился с маркером на корпусе 7

(см. рис. А). Шуруповерт готов для работы

в режиме «сверление».

• Любые другие положения обоймы 4

относительно маркера на корпусе 7

являются режимом работы шуруповерта

«заворачивание (отворачивание)

саморежущих шурупов». Каждое

положение обоймы 4 (от 1 до 21)

соответствует определенной величине

предельного крутящего момента,

что используется при заворачивании

саморежущих шурупов в различные виды

материалов.

Переключение передач и выбор на-

правления вращения

• Шуруповерт оснащен двухступенчатым

планетарным редуктором, что позволяет

ему работать в двух диапазонах частоты

вращения сверлильного патрона, и ис-

пользуется при различных режимах рабо-

ты. Переключение передач производится

при помощи клавиши 6.

• На клавише 6 (см. рис. А) нанесены

цифры «1» и «2». Если при переключении

клавиши 6 Вы видите одну из цифр «1»

или «2», то редуктор шуруповерта пере-

веден на диапазон частоты вращения

сверлильного патрона 0–350 мин

- 1

или

0–900 мин

-1

соответственно.

• Шуруповерт оснащен переключателем

направления вращения 8 (реверсом)

сверлильного патрона 5, что используется

при различных режимах работы. Для уста-

новки нужного направления вращения не-

обходимо нажать на переключатель 8 и

перевести его в одно из трех положений.

Среднее положение переключателя 8

блокирует кнопку пуска 3 и не дает вклю-

чить шуруповерт в работу. Два крайних

положения переключателя 8 соответству-

ют вращению сверлильного патрона 5 по

или против часовой стрелки. На торцах

ПОДГОТОВКА ШУРУПОВЕРТА К РАБОТЕ

ВНИМАНИЕ! Перед проведением работ по установ-

ке сверла или отверточной насадки (биты) обяза-

тельно заблокируйте кнопку пуска шуруповерта.

При проведении подготовительных работ наде-

вайте удобную одежду, специальные защитные очки, проч-

ную обувь на нескользящей подошве и защитные противо-

шумные наушники.

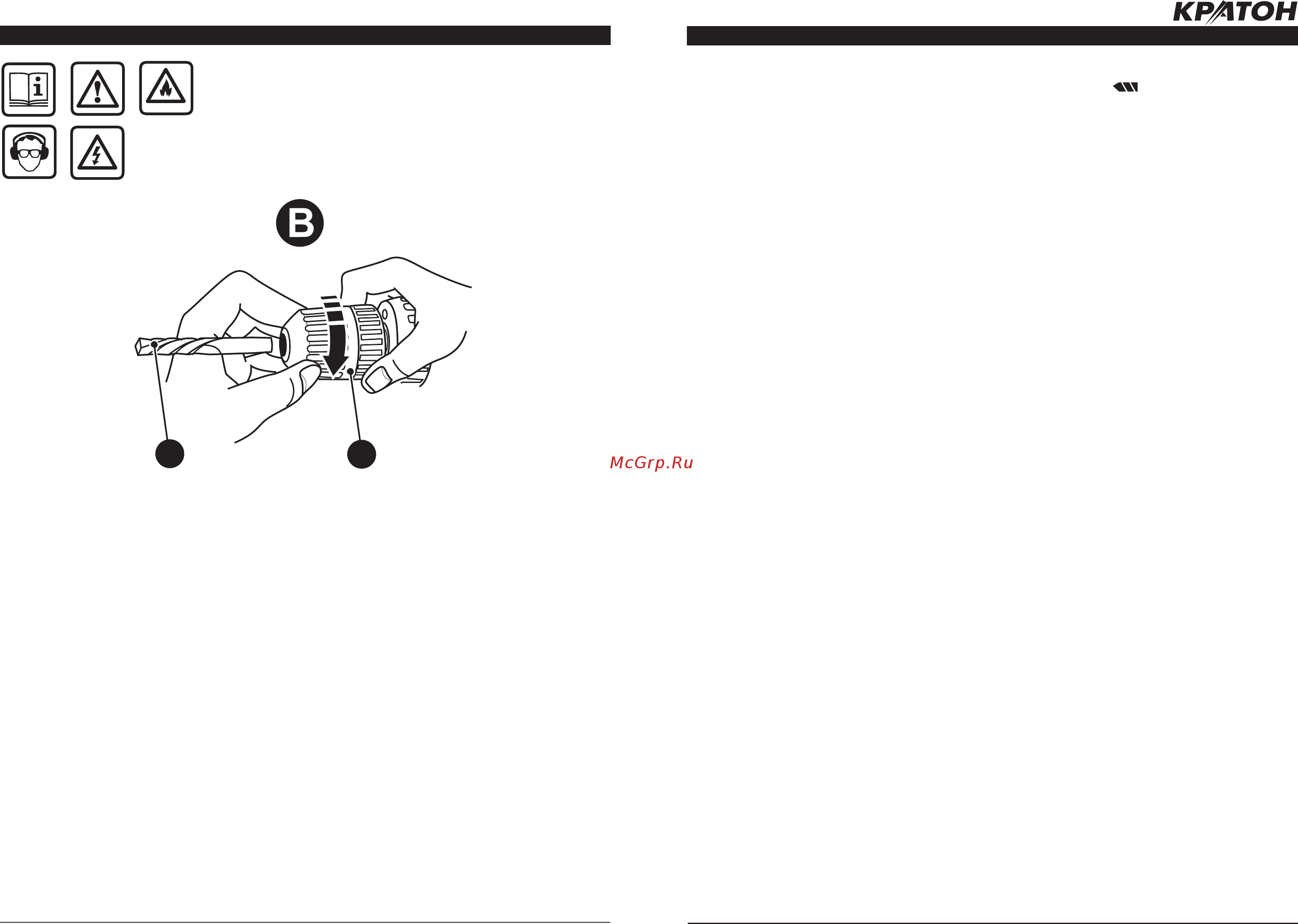

5. Сверлильный патрон 12. Сверло

Рисунок В — установка сверла в сверлильный патрон шуруповерта.
