УСТРОЙСТВО ШУРУПОВЕРТА

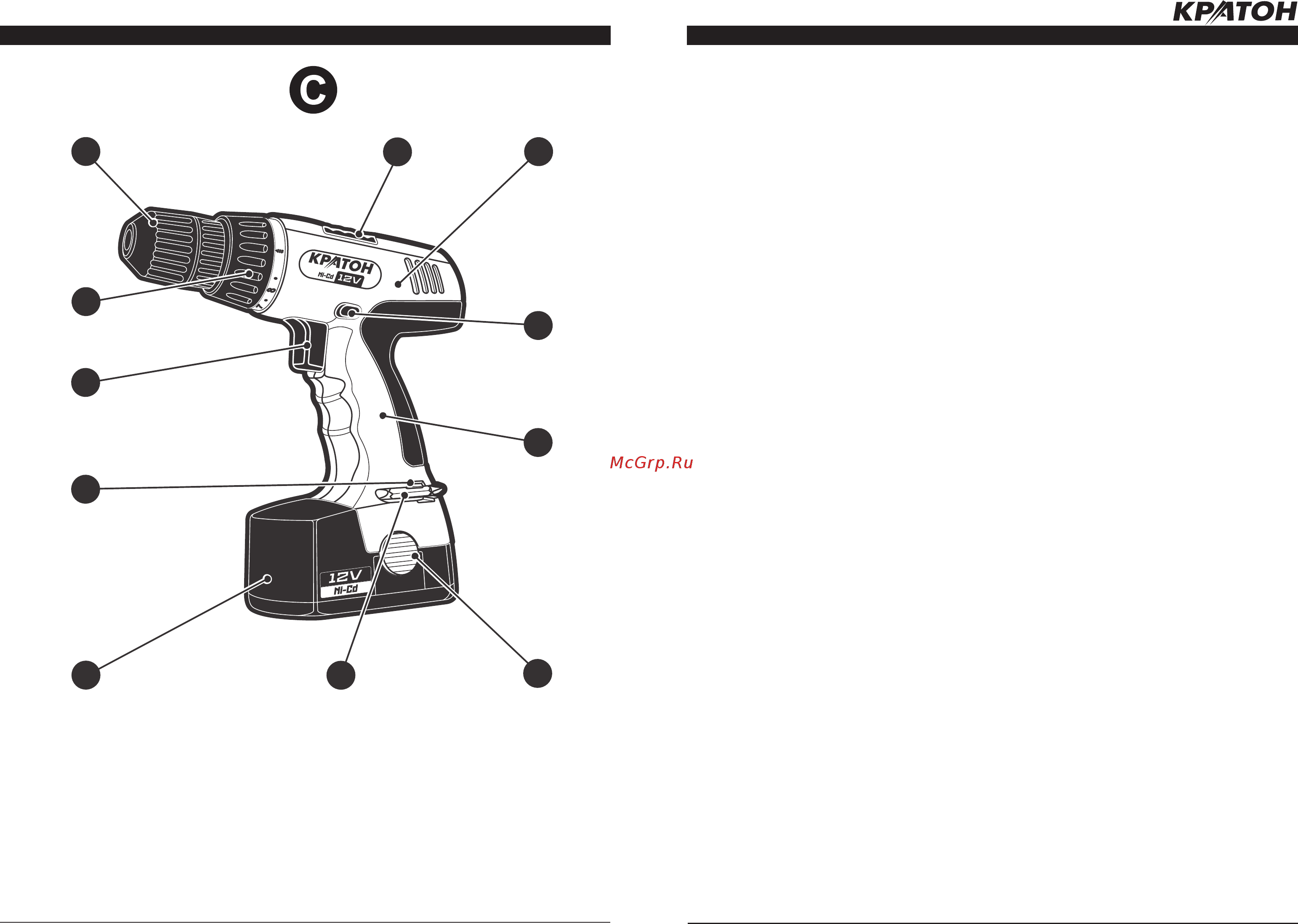

Рисунок C — общий вид шуруповерта.

2. Батарея аккумуляторная

6. Насадка отверточная (бита, 2 шт.)

13. Держатель отверточной насадки

(биты)

14. Кнопка пуска

15. Обойма регулятора крутящего момен-

та

16. Сверлильный патрон

17. Клавиша переключения передач

18. Корпус

19. Переключатель направления враще-

ния сверлильного патрона (реверс)

20. Рукоятка

21. Кнопка фиксирующая (2 шт.)

РАБОТА С ШУРУПОВЕРТОМ

• Установите магнитный держатель 7 от-

верточных насадок (бит) в сверлильный

патрон 16 (см. рис. Е2) в соответствии с

требованиями подраздела «Установка

сверла или отверточной насадки».

• Определите тип используемой отверточ-

ной насадки необходимый для заворачи-

вания саморежущих шурупов или неболь-

ших гаек.

• Вставьте отверточную насадку шести-

гранным хвостовиком в держатель бит.

Далее отверточная насадка удерживает-

ся за счет магнитных свойств держателя

бит.

• Установите переключатель 19 в одно из

двух крайних имеющихся положений. По-

ложение, соответствующее направлению

вращения сверлильного патрона 16 по

часовой стрелке (если смотреть со сто-

роны рукоятки 20) используется для заво-

рачивания саморежущих шурупов (гаек).

Положение, соответствующее направле-

нию вращения сверлильного патрона 16

против часовой стрелки (если смотреть

со стороны рукоятки 20) используется

для отворачивания саморежущих шуру-

пов (гаек).

• Вращая, установите обойму 15 (см.

рис. С) в положение, соответствующее

необходимому крутящему моменту

закручивания саморежущих шурупов.

При этом учитывайте, что с увеличением

диаметра саморежущих шурупов и

твердости материала необходимо

увеличить величину крутящего момента.

• Выберите необходимый диапазон часто-

ты вращения сверлильного патрона 16

— см. раздел «Подготовка шуруповерта

к работе».

• Подготовьте деревянную заготовку и не-

сколько саморежущих шурупов для осво-

ения навыков работы с шуруповертом.

• Надежно удерживая шуруповерт, с неко-

торым оптимальным усилием давите на

головку саморежущего шурупа, и одно-

временно нажмите пальцем на кнопку пу-

ска 14. При этом шуруповерт включится,

и сверлильный патрон 16 с отверточной

насадкой начнется вращаться, завора-

чивая тем самым саморежущий шуруп в

деревянную заготовку. По окончании ра-

боты отпустите кнопку пуска 14, при этом

шуруповерт выключится.

• Плавное регулирование частоты враще-

ния сверлильного патрона 16 в процессе

работы осуществляйте нажатием на кноп-

ку пуска 14.

• Отпустите кнопку пуска 14, дождитесь

полной остановки сверлильного патрона

16 и установите переключатель 19 в по-

ложение соответствующее направлению

вращения сверлильного патрона 16 про-

тив часовой стрелки. Отверните саморе-

жущие шурупы из деревянной заготовки.

• Осмотрите шуруповерт, отверточную на-

садку и головки саморежущих шурупов.

На отверточной насадке и головках са-

морежущих шурупов не должно быть ме-

ханических повреждений шлицев. Если

осмотр шуруповерта и отверточной на-

садки показал их нормальное техническое

состояние, и Вы приобрели необходимые

навыки работы с ним, то можно присту-

пать к его постоянной эксплуатации.

• При заворачивании саморежущего шу-

рупа с крестовым шлицем с оптималь-

ным усилием прижимайте шуруповерт

с отверточной насадкой к его головке в

течение всего времени завинчивания. В

противном случае отверточная насадка

может выскользнуть из крестового шлица

и повредить материал.

• ВНИМАНИЕ! Сильное загрязнение вну-

тренних полостей шуруповерта кирпич-

ной, древесной, гипсовой пылью являет-

ся нарушением условий эксплуатации и

основанием для отказа изготовителя от

гарантийных обязательств.

• Всегда следите за тем, чтобы шлицы от-

верточных насадок (бит) и головки само-

режущих шурупов соответствовали друг

другу по форме и размеру.
