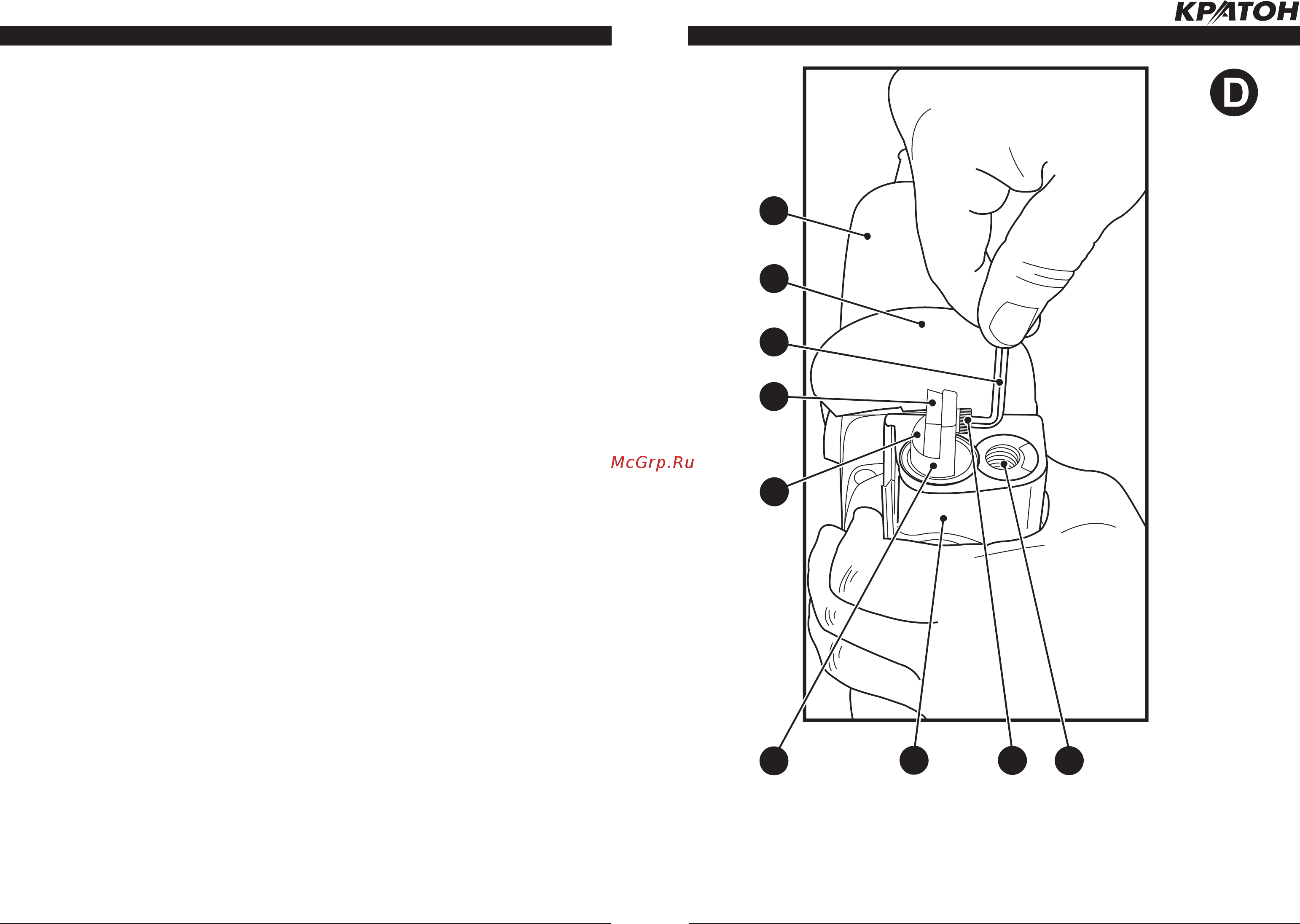

ПОДГОТОВКА К РАБОТЕ
Рисунок
D
—
демонтаж (установка)
подвижн
ого
.
8
24
4
12
9
17
2521
10
4. Ключ шестигранный (
S = 4
мм)
8
.
Нож подвижный
9.
Ползун
10.
Редуктор
12. Крышка электродвигателя
17. Защитный кожух
21. Фиксирующий винт подвижного ножа
24. Скос
25. Отве
р
стие резьбовое
20
www.kraton.ru
ПОДГОТОВКА К РАБОТЕ
Об
щие указания
•
Если ножницы внесены в зимнее время
в отапливаемое помещение с улицы или
из холодного склада, необходимо не рас-
паковывать их и не включать в течение 8
часов. Ножницы должны прогреться до
температуры помещения. В противном
случае ножницы могут выйти из строя
при включении, из-за сконденсировав-
шейся влаги на деталях электродвигате-
ля и его электрооборудовании.
Распаковка
но
жниц
•
Откройт
е к
ейс
, в который упакованы
нож-
ницы
и комплектующие детали. Проверь-
те комплектность
ножниц
и отсутствие
видимых механически
х повреждений.
Проверка
режущих ножей
•
Перед началом и в процессе эксплу-
атации ножниц необходимо выполнять
проверку сост
ояния режущих нож
ей. Ре-
жущие кромки опорного
ножа 20 и под-
вижног
о ножа
8 должны быть острыми,
без сколов и дефектов.
•
Если режущие кромки
опорного
ножа
20 и подвижног
о ножа
8 затупились или
имеют дефекты
, то
необходимо исполь-
зовать другие режущие кромки.
Каждый
нож имеет по четыре режущих кромки и
не подлежит повторной заточке.
Демонта
ж (устан
овка) подвижного
ножа
•
Удерживая ножницы за редуктор 10
(см.
рис. С)
, с помощью шестигранного ключа
3 выверните фиксирующий вин
т 23. Сни-
мите подкову 18.
•
Удерживая ножницы за редуктор 10
(см.
рис. D)
, с помощью шестигранного ключа
4 отверните фиксирующий вин
т 21. Сни-
мите подвижный нож 8.
•
Поверните
подвижный нож 8 его зату-
пленной режущей кромкой на 90 градусов
в любую ст
оро
ну.
Установите
подвижный
нож 8 острой режущей кромкой вверх, а
противоположной режущей кромкой на
скос 24 ползун
а 9. Угол скоса 24 по фор-
ме полностью соответствует форме ре-
жущей поверхности подвижного ножа 8,
что позволяет произвести его правильную
установку.
•
Вверните фиксирующий винт 21 (с шай-
бами) через отверстие в ползуне 9 в резь-
бовое отверстие на подвижном ноже 8.
С
помощью шестигранного ключа 4
(см.
рис. D) надежно
затяни
те
фиксирующий
вин
т 21.
•
П
о мере затупления режущей кромки
производите поворот
подвижного
ножа
8, для использования острой режущей
кромк
и.
•
ВНИМАНИЕ!
После затупления всех че-
тырех режущих кромок
подвижный
нож 8
переточке не подлежит
. Необходимо про-
переточке не подлежит
переточке не подлежит
извести его
замену.
Демонта
ж (устан
овка) опорного ножа
•
Удерживая подкову 18
как показано на
рисунке Е
, с помощью шестигранного
ключа 4 отверните фиксирующий вин
т 22.
Снимите опорный нож 20.
•
Поверните
оп
орный
нож 20 его зату-
пленной режущей кромкой на 90 градусов
в любую ст
оро
ну.
Установите
оп
орный
нож 20 в седло 26,
острой режущей кром-
кой по направлению
в центр подковы 18
.
Форма седла 26 полностью соответству-
ет форме опорного ножа 8, что позволяет
произвести его правильную установку.
•
Вверните фиксирующий винт 22 (с шай-
бами) через отверстие в подкове 18 в
резьбовое отверстие на опорном ноже 20.
С
помощью шестигранного ключа 4
(см.
рис. Е) надежно
затяни
те
фиксирующий
вин
т 22.
•
Установите
подкову 18 на
редуктор 10
(см. рис. С и D)
.
Вверните
фиксирующий
вин
т 23 в резьбовое отверстие 25.
С по-
мощью шестигранного ключа 3 затяните
фиксирующий вин
т 23.
•
П
о мере затупления режущей кром-
