www.kraton.ru

УСТРОЙСТВО ШУРУПОВЕРТА

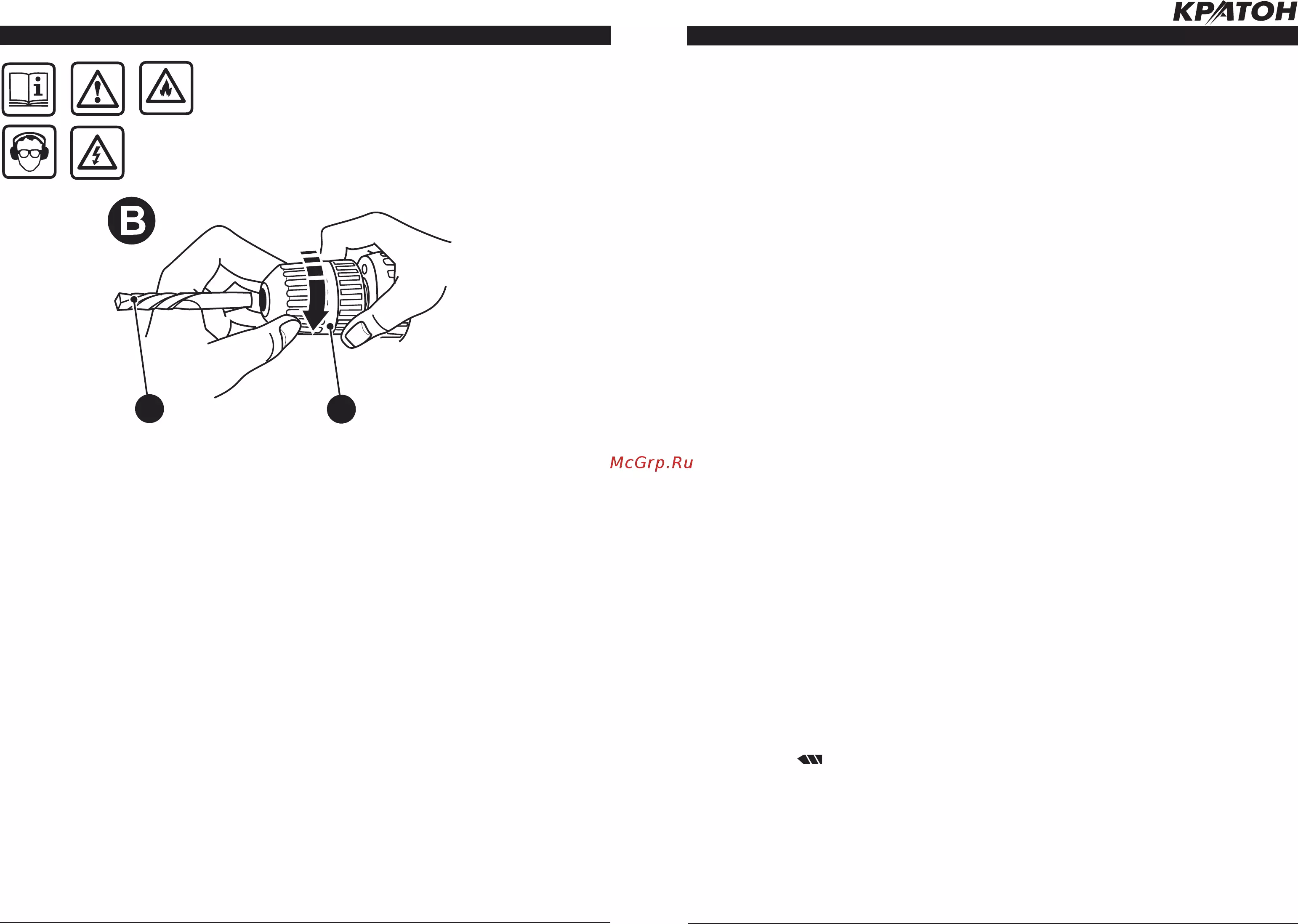

ПОДГОТОВКА ШУРУПОВЕРТА К РАБОТЕ

верта, установив переключатель направ-

ления вращения 4 в среднее положение;

— удерживая шуруповерт за рукоятку 11,

одновременно нажмите на кнопки фикса-

ции 12 и снимите аккумуляторную бата-

рею 1 (см. рис. А);

— установите аккумуляторную батарею

1 в зарядное устройство и подключите

вилку кабеля электропитания в розетку

электросети (220 В, 50 Гц).

• Если аккумуляторная батарея встав-

лена должным образом, то на зарядном

устройстве загорится красный светодиод

и начнется процесс зарядки. Загорание

красного светодиода означает, что акку-

муляторная батарея разряжена.

• По окончании зарядки аккумуляторной

батареи на зарядном устройстве загорит-

ся зеленый светодиод и погаснет красный

светодиод. Загорание зеленого светодио-

да означает, что аккумуляторная батарея

заряжена.

• Время, затрачиваемое на зарядку акку-

муляторной батареи, указано в техниче-

ских характеристиках и контролируется

пользователем самостоятельно. По исте-

чении этого времени необходимо прекра-

тить зарядку аккумуляторной батареи.

• Отсоедините вилку кабеля электропи-

тания от розетки электросети и снимите

аккумуляторную батарею с зарядного

устройства.

• Удерживая шуруповерт за рукоятку 11,

установите аккумуляторную батарею 1

(см. рис. А) до характерного щелчка фик-

сирующих кнопок 12. Далее нажмите на

кнопку 10 светодиодной панели 9 (также

см. схему сборки) и проконтролируйте

состояние аккумуляторной батареи 1 по

сигналам световых индикаторов. Све-

товые индикаторы (красный, желтый и

зеленый цвет) светодиодной панели 9

загораются пропорционально степени за-

рядки аккумуляторной батареи 1. Одно-

временное загорание трех индикаторов

на светодиодной панели 9 означает, что

аккумуляторная батарея 1 полностью за-

ряжена. Загорание красного и желтого ин-

дикаторов означает, что аккумуляторная

батарея 1 заряжена на 60 % от своей но-

минальной емкости. Загорание красного

индикатора означает, что аккумуляторная

батарея 1 заряжена на 30 % от своей но-

минальной емкости.

• ВНИМАНИЕ! Нагрев зарядного устрой-

ства и аккумуляторной батареи в процес-

се зарядки является нормальной ситуа-

цией.

• ВНИМАНИЕ! Не оставляйте зарядное

устройство без аккумуляторной батареи

включенным в электросеть. Случайное

замыкание контактов зарядного устрой-

ства металлическим предметом (монета,

скрепка и т.п.) может привести к пожару.

Оберегайте контакты неиспользуемой ак-

кумуляторной батареи от случайного ко-

роткого замыкания — это может привести

к ее повреждению и другим неблагопри-

ятным последствиям.

Особенности зарядки и эксплуатации

никель-кадмиевой аккумуляторной ба-

тареи

• Не производите зарядку аккумуляторной

батареи при температуре окружающей

среды ниже +10

°C и выше +40 °C.

Рекомендуемая температура зарядки

аккумуляторной батареи +24

°C.

• При зарядке новой аккумуляторной

батареи или долгое время не

эксплуатировавшегося аккумулятора

может случиться, что полной зарядки

достичь не удастся. Это нормальная

ситуация, не указывающая на какой-

либо дефект. Батарея будет заряжаться

полностью, когда несколько раз претерпит

полную разрядку.

• Никель-кадмиевая аккумуляторная

батарея обладает эффектом памяти.

Никель-кадмиевую аккумуляторную

батарею следует подвергать зарядке

только при ее полной разрядке, т.е. если

• Общий вид шуруповерта показан на ри-

сунке А, его подробное устройство при-

ведено на схеме сборки (см. приложение

Б).

• Шуруповерт состоит из следующих

основных узлов: сверлильный патрон 5,

корпус 8, рукоятка 11 и аккумуляторная

батарея 1 — собранных в единый меха-

низм. При работе шуруповерт удержива-

ют за рукоятку 11.

• В корпусе 8 смонтированы (см. рис. А и

схему сборки) электродвигатель постоян-

ного тока, двухступенчатый планетарный

редуктор и другие узлы и детали (см. схе-

му сборки).

• Электропитание электродвигателя осу-

ществляется от аккумуляторной батареи

1. Пуск шуруповерта в работу и плавное

регулирование частоты вращения свер-

лильного патрона 5 осуществляют нажа-

тием на кнопку пуска 3. При нажатии на

кнопку пуска 3 происходит автоматиче-

ское включение лампы 2 для подсветки

рабочей зоны. При отпущенной (не на-

жатой) кнопке пуска 3 электропитание на

электродвигатель не подается и шурупо-

верт не работает. В кнопку пуска 3 встро-

ен электронный регулятор частоты вра-

щения электродвигателя шуруповерта.

• Кнопка 10 предназначена для включе-

ния светодиодной панели 9. С помощью

светодиодной панели 9 контролируют со-

стояние зарядки аккумуляторной батареи

• Переключение передач планетарного

редуктора осуществляют с помощью кла-

виши 7. Первая и вторая передачи плане-

тарного редуктора обеспечивают частоту

вращения сверлильного патрона 5 в диа-

пазонах 0–350 мин

-1

и 0–1150 мин

-1

соот-

ветственно.

• Изменение направления вращения (ре-

верс) сверлильного патрона 5 осущест-

вляют с помощью переключателя 4. В

промежуточном (среднем) положении

переключателя 4 происходит блокирова-

ние кнопки пуска 3, что используется при

наладке и переноске шуруповерта.

• С помощью обоймы 6 устанавливают

нужный режим работы (сверление или

заворачивание) и необходимую величину

предельного крутящего момента при за-

ворачивании саморежущих шурупов.

• С помощью фиксирующих кнопок 12

производят крепление (съем) аккумуля-

торной батареи 1 к шуруповерту.
