6
• Для отсоединения аккумулятора на-
жмите одновременно кнопки фиксации
9, удерживая при этом шуруповерт за
ручку корпуса.
• Снимите аккумулятор сдвинув его
вниз.
• Установка аккумулятора производится
в обратном порядке до щелчка кнопок
фиксации 9.

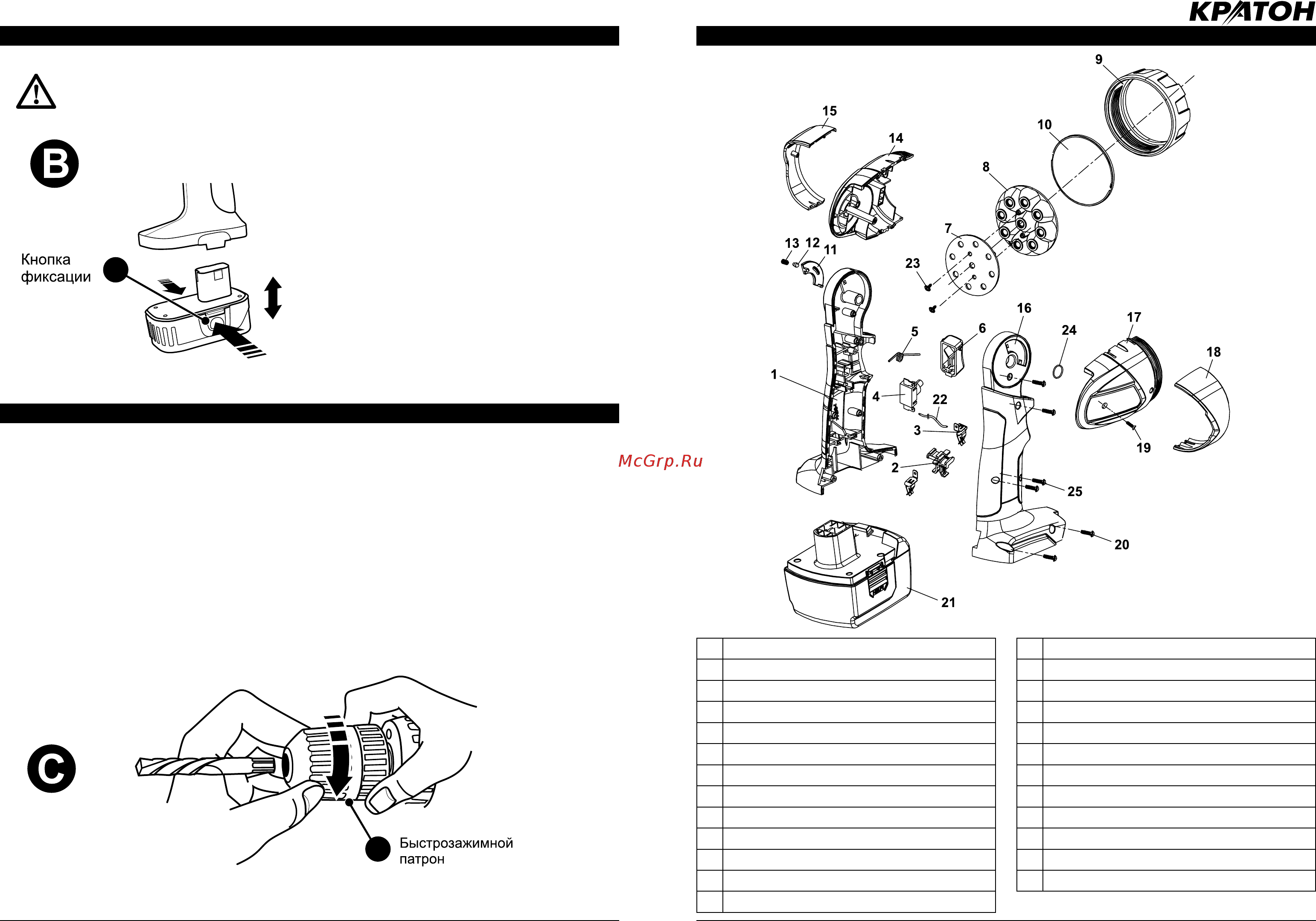

УСТАНОВКА И ОТСОЕДИНЕНИЕ АККУМУЛЯТОРА (РИС. B)
Перед установкой и отсоединением аккумуляторной батареи
всегда отключайте шуруповерт устанавливая переключатель
направления вращения в нейтральное положение.
9
ЗАМЕНА СВЕРЛ И ОТВЕРТОЧНЫХ НАСАДОК (РИС. C)
Для максимального облегчения замены сверл и насадок Ваш инструмент оснащен
быстрозажимным патроном.
• Отключите шуруповерт, установив переключатель направления вращения 8 в среднее
положение.
• Откройте патрон 6. Для этого проверните переднюю часть патрона 6, удерживая при
этом его заднюю часть.
• Вставьте в патрон хвостовик сверла или отверточной насадки.
• С усилием затяните патрон 6. Для этого закрутите переднюю часть патрона 6,
удерживая заднюю его часть.
6
www.kraton.ru
15
1 Корпус
2 Держатель
3 Клемма
4 Выключатель
5 Пружина
6 Кнопка
7 Пластина
8 Светодиоды
9 Кольцо
10 Стекло
11 Прижим
12 Штифт
13 Пружина
14 Корпус
15 Накладка
16 Корпус
17 Корпус
18 Накладка
19 Винт
20 Винт
21 Аккумулятор
22 Провод
23 Винт
24 Кольцо
25 Винт
СХЕМА СБОРКИ ФОНАРЯ
