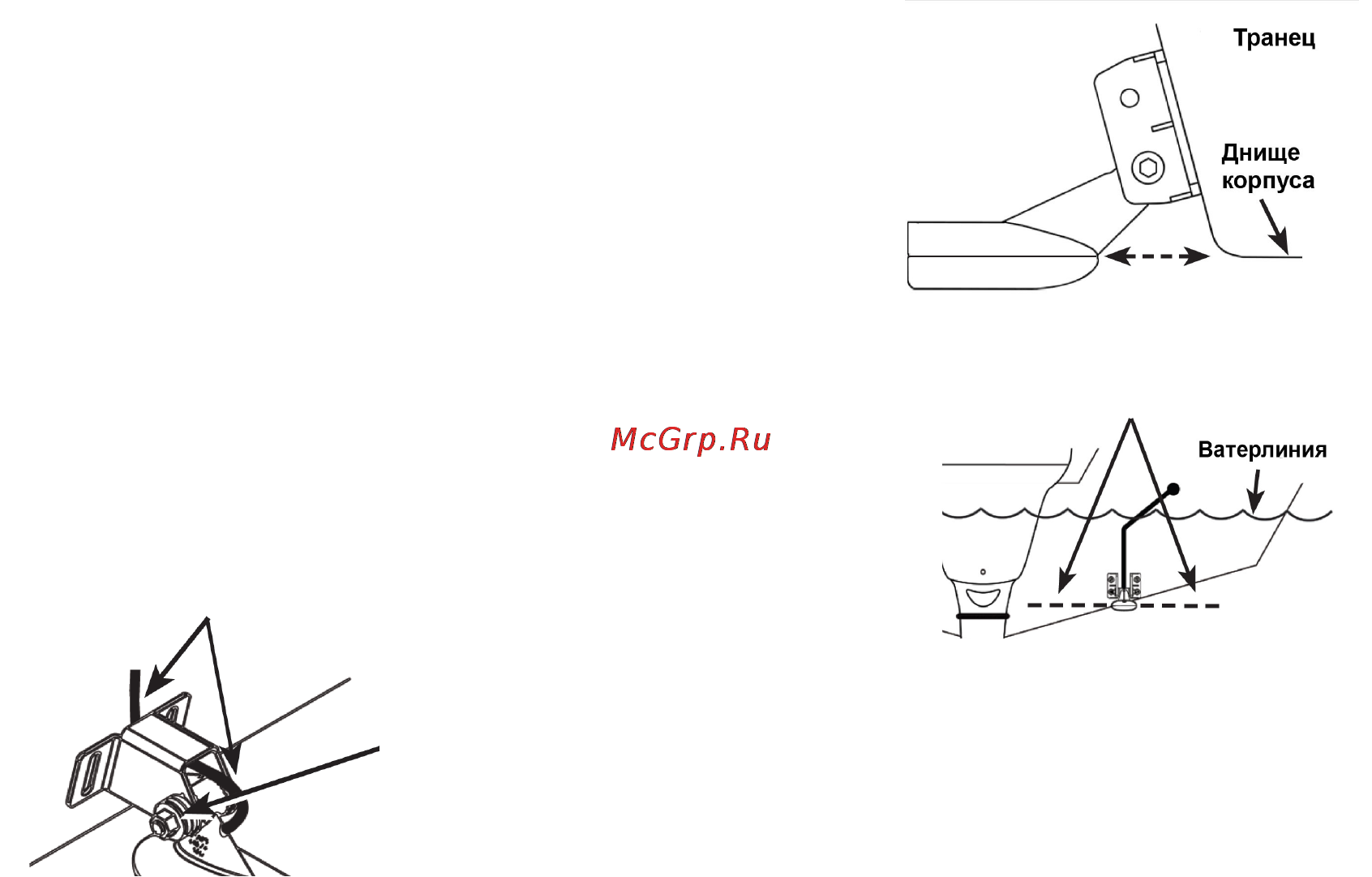

D. Крепление трансдьюсера к транцу

1. Расположите трансдьюсер параллельно земле так,

чтобы центральная линия была на уровне днища

корпуса судна.

2. Приставьте трансдьюсер и крепление к транцу.

Сделайте необходимые пометки на корпусе

3. Просверлите отверстия для установке крепления

трансдьюсера. Используйте #29 сверло (для #10

шурупов).

Центр трансдьюсера должен быть

выровнен по днищу лодки, а лицевая

часть параллельна земле

Кабель

Пропустите кабель над

болтом и через держатель

Во время установки трансдьюсера, убедитесь что в запасе остается

немного свободного кабеля. При необходимости, просверлите

отверстие в транце, причем диаметр

отверстия должен быть достаточен

для прохода штекера.

Не перетяните зажим, иначе трансдьсер не сможет подняться при

ударе о посторонний объект
