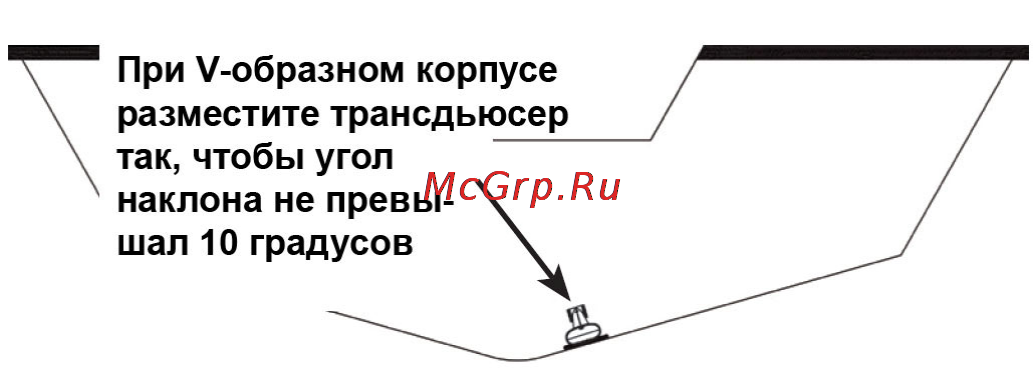

Для установки «сквозь дно» многие суда располагают плоской килевой подкладкой,
обеспечивающей хорошую поверхность для установки трансдьюсера.
Убедитесь что скиммер
ориентирован таким образом,
что передняя часть
трансдьюсера направлена на
изгиб (передний) судна. Если
трансдьюсер оснащен
встроенным датчиком
температуры, он будет
отображать только температуру
корпуса, а не воды. Перед тем
как прикрепить трансдьюсер эпоксидной смолой к корпусу, убедитесь, что поверхность чистая, сухая
и без следов масла. Поверхность днища должна быть плоской, чтобы вся лицевая часть трансдьюсера
контактировала с днищем. Также, убедитесь, что кабеля имеют достаточную длину для подключения
к эхолоту.
Для установки «сквозь дно»:
1. Отшлифуйте поверхность днища корпуса в месте установки трансдьюсера. Необходимая площадь
шлифовки должна соотноситься с диаметром трансдьюсера как 1 к 1 или 1 к 1/2
2. После шлифовки, очистите днище и лицевую часть трансдьюсера спиртовой салфеткой.
