Дополнительный провод
Контактный
провод (см) от
ходовых огней
Провод
отключает огни
при включении
фар (см)
20
100
Элемент
Модель
HP-L5
Провод
питания (см)
100
Провод (см)
соединяющий
ходовые огни
115

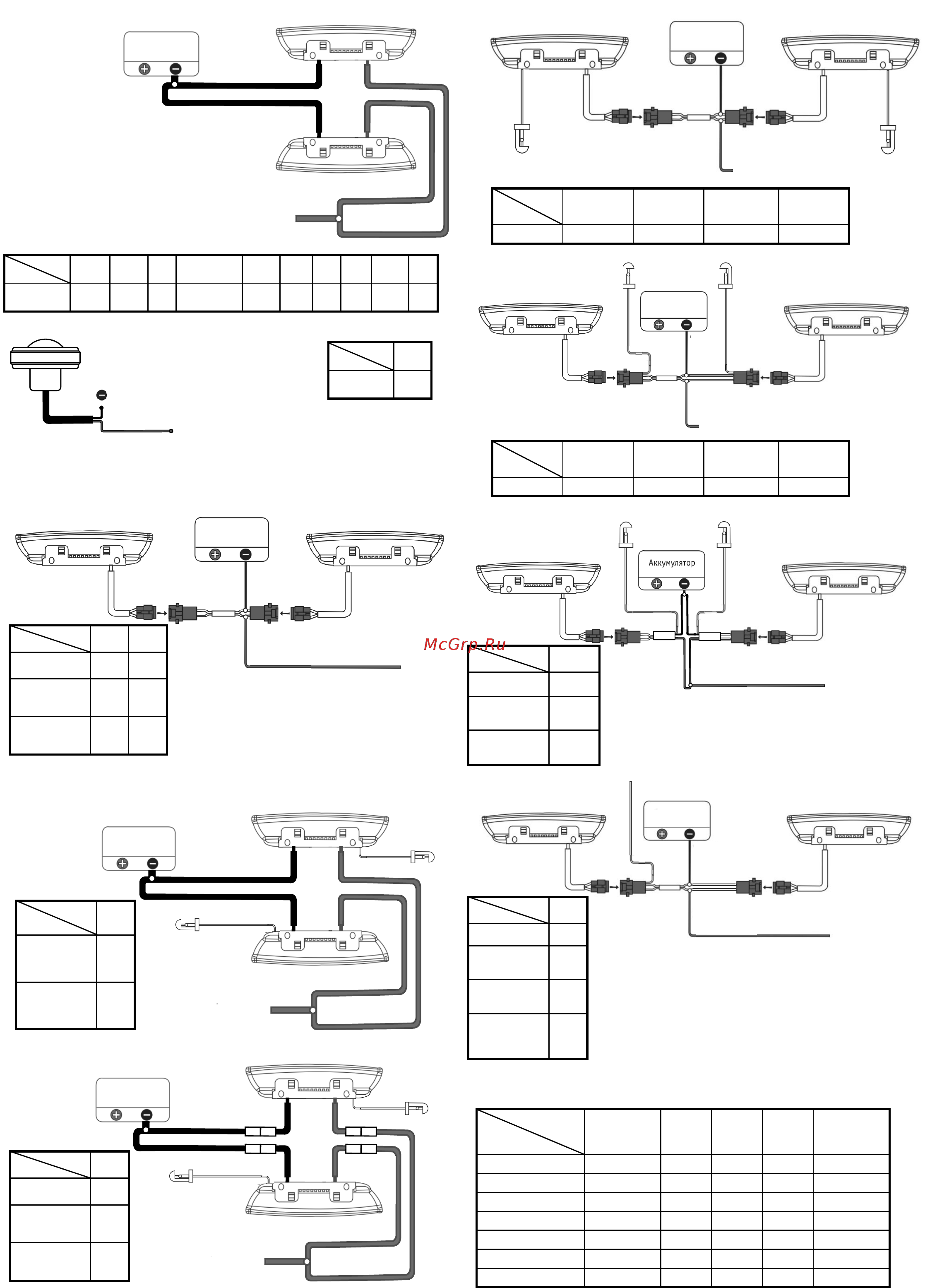

Схема 11:
левый дневной ходовой огонь
правый дневной ходовой огонь
К электрической цепи “Ignition"
замка зажигания
или к реле включения бензонасоса
черный
красный
Аккумулятор
Схема 5:
левый дневной ходовой огонь правый дневной ходовой огонь
К электрической цепи “Ignition"
замка зажигания
или к реле включения бензонасоса
черный
красный
Аккумулятор
Контактный
провод (см) от
ходовых огней
20 24
Элемент
Модель
HP-L6
Провод
питания (см)
90 90
Провод (см)
соединяющий
ходовые огни
120120
HP-L9
Элемент
Модель
SM-8
Провод
питания (см)
100
Контактный
провод (см) от
ходовых огней
Провод (см)
повторителей
поворота
18
45
левый дневной ходовой огонь
правый дневной ходовой огонь
К электрической цепи “Ignition"
замка зажигания
или к реле включения бензонасоса
черный
черный
красный
красный
Аккумулятор
правый указатель поворота
левый указатель
Схема 7:
HP-6
Провод
питания (см)
Провод (см)
повторителей
поворота
80
80
Элемент
Модель
Схема 6:
левый дневной ходовой огонь
правый дневной ходовой огонь
К электрической цепи “Ignition"
замка зажигания
или к реле включения бензонасоса
черный
черный
красный
красный
Аккумулятор
правый указатель поворота
левый указатель
Схема 3:
левый дневной ходовой огонь
правый дневной ходовой огоньправый дневной ходовой огонь
К электрической цепи “Ignition"
замка зажигания
или к реле включения бензонасоса
черный
черный
красный
красный
Аккумулятор
Аккумулятор
красный
черный
Элемент
Модель
Провод
питания (см)
L8-3528
SF
A6 /А10 / А18
SF-9
black
20,5 см
COM
FL-5 Flux
80 70
70
50 60 50
OS-B6
SF-72
80 70
FG-10
17,5СМ
55
Z-8
70
Элемент
Модель
Провод
питания (см)
YY-3W
ø-22мм
60
Схема 9:
левый дневной ходовой огонь
правый дневной ходовой огонь
К электрической цепи “Ignition"
замка зажигания
или к реле включения бензонасоса
красный
Аккумулятор
правый указатель поворота
левый указатель поворота
24 45
HP-S9
120
Контактный
провод (см) от
ходовых огней
Провод (см)
повторителей
поворота
Элемент
Модель
Провод
питания (см)
100
Провод (см)
соединяющий
ходовые огни
Схема 8:
левый дневной ходовой огонь
правый дневной ходовой огонь
черный
красный
Аккумулятор
правый
указатель поворота
левый
указатель поворота
К электрической
цепи “Ignition" замка зажигания
или к реле включения бензонасоса
Сделано в Китае по заказу: ООО “НПП “ОРИОН” 192283, Санкт-Петербург, Загребский бульвар, д. 33
E-mail: orion@orionspb.ru, http:/www.OrionSPb.ru
Схема 10:
Контактный
провод (см) от
ходовых огней
Провод (см)
повторителей
поворота
25
55
Элемент
Модель
Провод
питания (см)
55
DGT-WY
45 / 60 СМ
К электрической цепи “Ignition"
замка зажигания
или к реле включения бензонасоса
красный
черный
левый дневной ходовой огонь правый дневной ходовой огонь
правый указатель поворота
левый указатель поворота
КОМПЛЕКТ ПОСТАВКИ
Светодиодный модуль
Кронштейн для
установки
Комплект крепежа
Элемент
Модель
Кабель подключения
с разъемами
Инструкция
Упаковка
Крепежная лента
L8-3528
FL-5Flux
HP-6
2
1
2
-
1
1
-
HP-L5, L6
HP-L9
HP-S6, S9
SM-8
2
1
2
1
1
1
-
Z-8
YY-3W
2
-
1
-
-
1
1
DGT-WY-
45см, 60см
2
-
1
-
1
1
1
-
20,5 см COM
SF-A6, A10, A18
SF-9 bl / OS-B6
SF-72
FG-10 / 17,5CM
2
-
-
1
1
2
К электрической цепи “Ignition"
замка зажигания
или к реле включения бензонасоса
20 30
HP-S6
120
Контактный
провод (см) от
ходовых огней
Провод (см)
повторителей
поворота
Элемент
Модель
Провод
питания (см)
100
Провод (см)
соединяющий
ходовые огни
Схема 4:
