I. НАЗНАЧЕНИЕ II. УСТАНОВКА ПРИБОРА

Соберите кронштейн-стойку. Рис. 2.1.

1. Оденьте на кронштейн гайку-кольцо.

2. Вставьте кронштейн в треугольную пластину и

сдвиньте его до упора.

3. Навинтите гайку-кольцо с кронштейном на

корпус прибора.

А также устанавливается и подключается к

датчикам на автомобили отечественного и

иностранного производства, оснащенные

карбюраторным, инжекторным или дизельным

Автомобильный бортовой компьютер

двигателем (без кодов ошибок).

устанавливается в любом удобном для водителя

месте. Прибор крепится:

1. На присосках на лобовое стекло.

ОСОБЕННОСТИ БК - 21 CAN

Установите присоски на треугольную пластину,

смочите присоски и плотно прижмите каждую

присоску к гладкой поверхности в выбранном

месте установки.

2. На двухсторонний скотч на панель приборов

(на торпеду).

Необходимо вырезать скотч так, чтобы

заполнить внутренние полости треугольной

пластины.

Вырезать скотч по форме треугольной

пластины, приклеить скотч к треугольной

пластине, предварительно сняв защитную

бумагу.

Выбранное место установки протереть

спиртом, после чего наклеить прибор, сняв

защитную бумагу, на место установки.

3. На саморезы на потолок или на торпеду.

Разметьте места под саморезы по треугольной

пластине. Прикрутите прибор.

Ослабьте слегка кольцо кронштейна. Подберите

нужный угол наклона и ориентацию прибора.

Затянув кольцо, зафиксируйте прибор в

выбранной позиции.

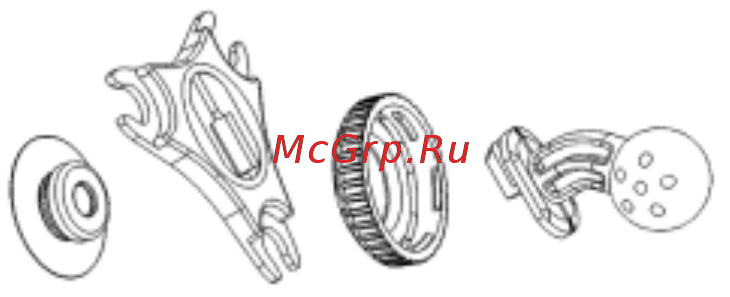

Рис. 2.1

гайка-

кольцо

присоска

кронштейн

треугольная

пластина

Установка и подключение:

wУстанавливается в любое удобное место

wВыносной датчик температуры

wЭнергонезависимая память

Дисплей:

тахометра, спидометра и т.п.

wЯркая многоцветная подсветка имеющая

несколько ступеней регулировки яркости

Управление:

wРусскоязычный интерфейс и удобная

система навигации

wИндикация выхода параметров за границы

диапазона

wМатричный дисплей

wВозможность отображения стрелочных

часов,

(на лобовое стекло, торпеду, потолок)

Автомобильный бортовой компьютер БК-21

предназначен для оперативного контроля

работы основных узлов автомобиля и

предназначен для установки в любом удобном

месте на автомобили, оснащенные

инжекторным двигателем с электронным блоком

управления:

Автомобили с диагностикой осуществляемой по

протоколу CAN

ВАЗ семейств: Классика, 2108, 2109, 21099,

2110-2112, 2113-2115, Нива, Шевроле-Нива,

Калина, Приора, Ларгус

ГАЗ: Газель, Баргузин, Соболь

УАЗ: классический, Hunter, Патриот

ИЖ ОДА; ЗАЗ Cлавута, Таврия

DAEWOO Sens, Espero, Leganza

DAEWOO Nexia, Nubira, Lanos и

CHEVROLET Lanos до 2008 г. выпуска

KIA

CAN
