СБОРКА ЛОПАСТИ БЕТОНОСМЕСИТЕЛЯ

Составные части показаны на рис. 1. Наименования и обозначения составных ча-

стей приведены в таблице 1. Крепёжные детали для сборки упакованы в отдельный пакет.

Состав пакета указан в таблице 2. Сборку проводить рекомендуем в следующем порядке:

1. Выложить составные части на ровную поверхность.

2. Используя болты (4), шайбы (5) и гайки (6) собрать две лопасти как показано на

рис. 1. Затяжку болтовых соединений произвести от руки.

Внимание! Кронштейн у которого межосевое расстояние 86 мм между

двумя отверстиями диаметром 6 мм является кронштейном нижним (1).

Кронштейн у которого межосевое расстояние 58 мм между двумя отвер-

стиями диаметром 6 мм является кронштейном верхним (2). Соответ-

ственно в каждой лопасти по одному верхнему и нижнему кронштейну.

При этом в бетоносмесителе Б-120Э лопатку (3) необходимо крепить к

кронштейну нижнему (1) той стороной, с которой расстояние от торца

лопатки до крепёжного отверстия больше. В бетоносмесителе Б-140Э

расстояния от торцов лопатки до крепёжных отверстий равные.

3. Произвести действия указанные в п.п. 4.2. настоящего паспорта.

Внимание! При монтаже лопасти необходимо обратить внимание,

что кронштейн верхний (2) крепится к ёмкости верхней, а кронштейн

нижней (1) крепится к емкости нижней.

4. Произвести окончательную затяжку болтовых соединений лопасти.

Таблица 1

Таблица 2 - Состав пакета

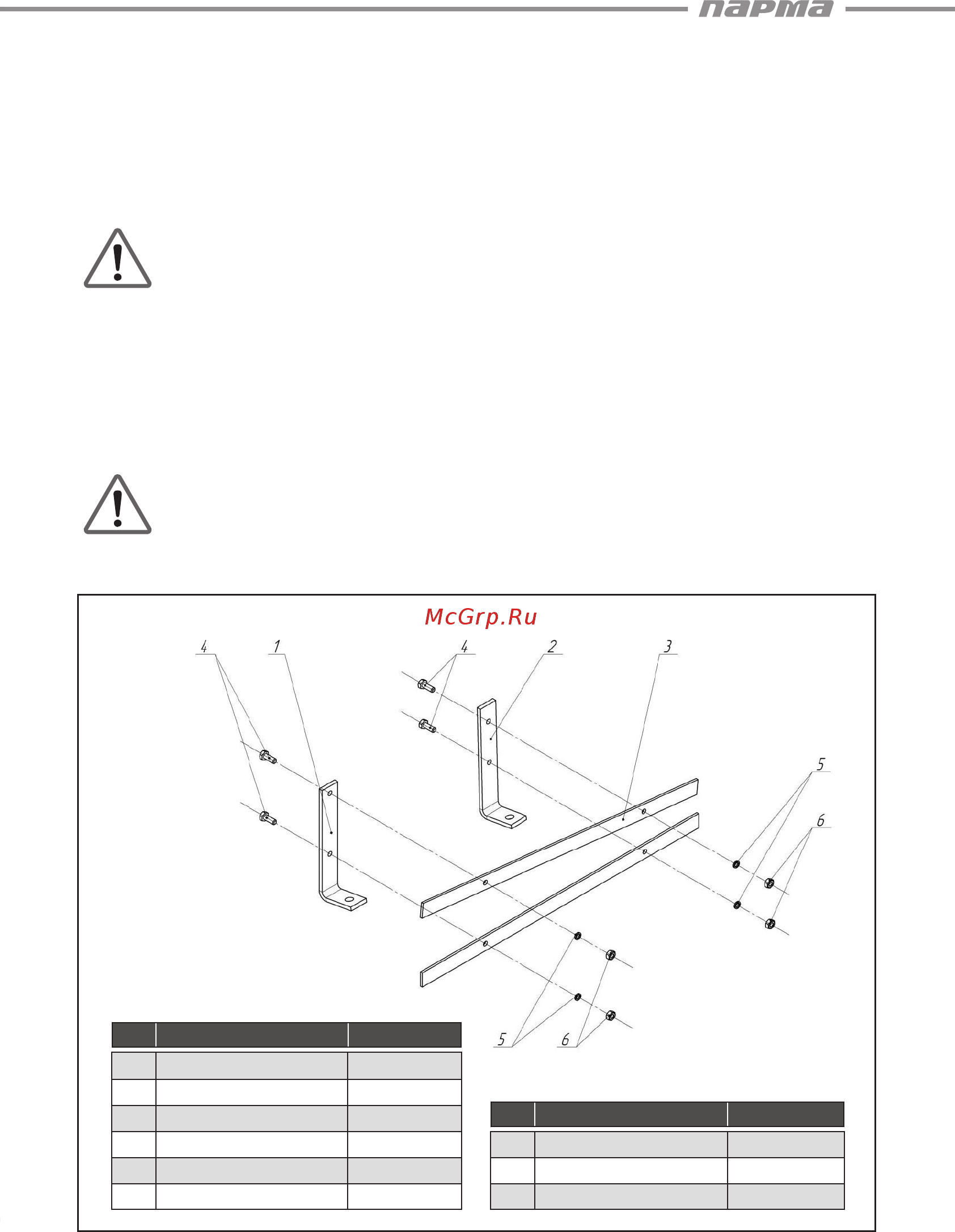

СХЕМА-СОСТАВ ЛОПАСТИ БЕТОНОСМЕСИТЕЛЯ

№ Наименование Кол-во, шт

1 Кронштейн нижний 1

2 Кронштейн верхний 1

3 Лопатка 2

4 Болт М6х16 4

5 Шайба гровер М6 4

6 Гайка М6 4

1 Болт М6х16 8

2 Шайба гровер М6 8

3 Гайка М6 8

Рис. 1
