23
Arbeitstiefe
Die Arbeitstiefe des Rasenkantenschneiders kann auf 3
Einstellungen justiert werden, wobei die maximale
Arbeitstiefe etwa 38 mm beträgt.

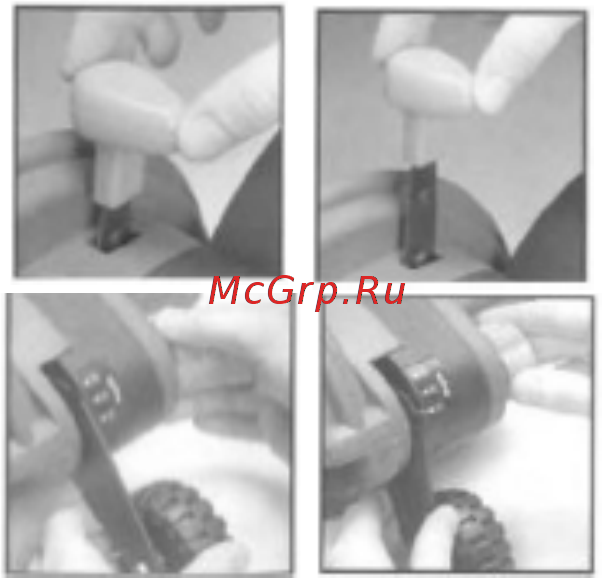

Lösen Sie den Höhenverstellknauf um etwa 5–6 Drehungen,
um die Arbeitstiefe einzustellen. Den Knauf jedoch nicht
abnehmen! Drücken Sie den Knauf vollständig in Richtung
des Gehäuses des Rasenkantenschneiders und bewegen
Sie gleichzeitig den Vorderradausleger zur anderen Seite
des Gehäuses.
Verstellen Sie den Ausleger nach unten oder oben in die
gewünschte Stellung und ziehen Sie dann den
Höhenverstellknauf nach außen. Drehen Sie den Knauf im Uhrzeigersinn, bis die
Baugruppe nicht mehr locker
ist. Prüfen Sie, ob der Vorderradausleger in eine der vorbereiteten Positionen eingerastet
ist und die Sicherungsschraube des Vorderradauslegers flach auf der Oberfläche des
Radauslegers sitzt. Ziehen Sie dann den Höhenverstellknauf fest an.
Griffhöhenverstellung
Die Teleskopstange kann auf drei verschiedene Höhen eingestellt werden.
Bewegen Sie das Rohr auf die gewünschte Höhe und stellen Sie es in einer der drei
vorgesehenen Öffnungen mit der Spannschraube fest. Ziehen Sie die Spannschraube voll
an, um so die beiden Rohre zu arretieren.
Hinweis: Bei der Erstmontage des Rohrs am Rasenkantenschneider, müssen die Rohre
ganz nach oben gezogen werden, um das Kabel in den Rohren und im Motorgehäuse
korrekt zu platzieren.
Kantenschneiden
1. Stellen Sie die Arbeitstiefe auf 25 mm und bringen Sie die Kantenführung
in die untere Stellung.
2. Die Schutzabdeckung verfügt über eine erhabene Rippe, mit welcher die
Schnittposition angezeigt wird. So kann der Benutzer sehen, wo genau die
Klinge schneidet. Während der Verwendung kann sich der Benutzer an
dieser Rippe orientieren, um die Kanten richtig zu führen.
3. Vor dem Starten des Rasenkantenschneiders sollte das Gerät so
ausgerichtet werden, dass die Kantenführung an der harten Begrenzung
anliegt. Während des Kantenschneidens sollten sich beide Hinterräder auf
der befestigten Oberfläche befinden.
4. TIPP: Stark über die befestigte Oberfläche überhängendes Gras kann in
der Schutzabdeckung hängen bleiben. Es kann daher erforderlich sein,
zunächst einen vorläufigen Schnitt auf der Grasseite anzubringen. Heben
Sie hierzu die Kantenführung an und verringern Sie ggf. die Arbeitstiefe.
5. Um einen Rückstoß des Rasenkantenschneiders zu vermeiden, drücken
Sie den Griff nach unten, damit sich die Klinge vom Boden abhebt.
6. Schalten Sie das Gerät ein und lassen Sie die Klinge drehen, ohne das
Gerät dabei zu bewegen.
7. Lassen Sie den Griff nun langsam wieder nach oben kommen, um die
Klinge abzusenken, und nähern Sie sich der befestigten Oberfläche an,
um mit dem Kantenschnitt zu beginnen. Bewegen Sie das Gerät dann
langsam an der befestigten Oberfläche entlang nach vorne. Achten Sie
