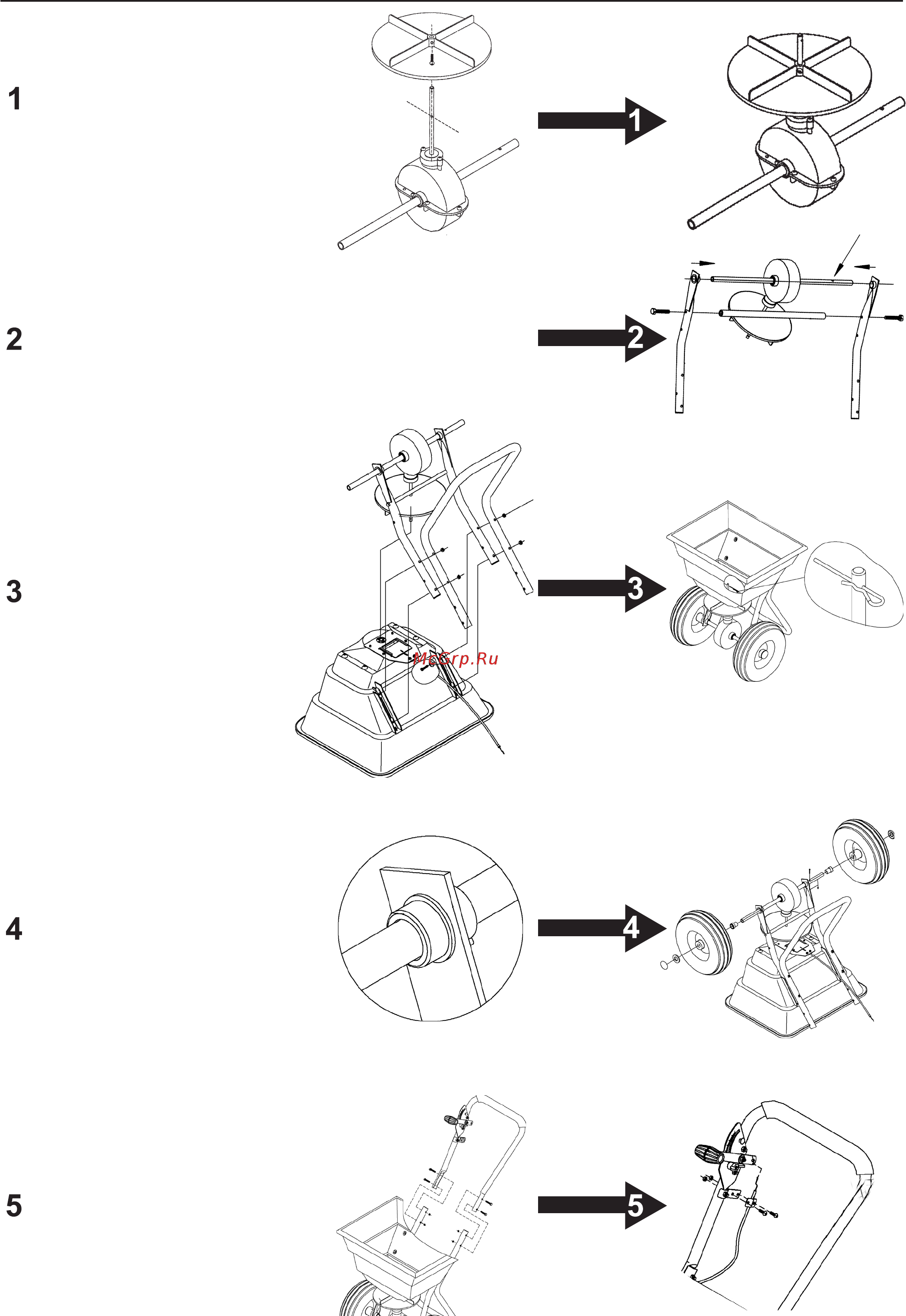

Montage

Montiere das Laufrad (O) am

Getriebe (M), mit der Schraube (D)

in das untere Loch.

Setzen Sie das Untergestell (Q) auf

jeder Seite des Getriebes ein, mon-

tieren Sie den Querstabilisator (P)

auf das Untergestell (Q) befestigen

Sie mit Schraube (B). Gewisseren

Sie sich dass das Getriebe korrekt

wendet (siehe Etikett)

A: Legen Sie die Rotorachse des

Getriebes (M) durch den Boden

des Behälters (N) befestigen Sie

die Nadelzacke (K) an die Achse

des Getriebes (M) von der Innere

Seite des Behälters (N)

B: Setzen Sie den Bolzen (A)

durch die Innere Seite des

Behälters(N) weiter durch die

Kippständer(S), Scheibe(H)

einlegen weiter durch das

Untergestell(Q) und mit der

Mutter (E) befestigen.

Legen Sie die Achse-Buchse(I) auf

der Radachse des Getriebes (M)

verschließen Sie die Buchse (I) in

das Untergestell (Q)

Montieren Sie das rechte Rad und

ziehen mit dem Bolzen (C) und

Mutter (F) verschließen Sie das Rad

von außen mit der Radkappe (J).

Montieren Sie das linke Rad und

Scheibe (G) auf der Außenseite des

Rades, das Rad mit der

Radkappe (J) verschließen.

Montieren Sie die Lenkstange

(R) auf der Kippständer (S), mit

Bolzen (B) und Mutter (E)

befestigen.

Schließen Sie das Kabel an das

Dosier-hebel des Lenkstange (R)

an. Befestigen Sie das Kabel an

dem Beschlag.
