6. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

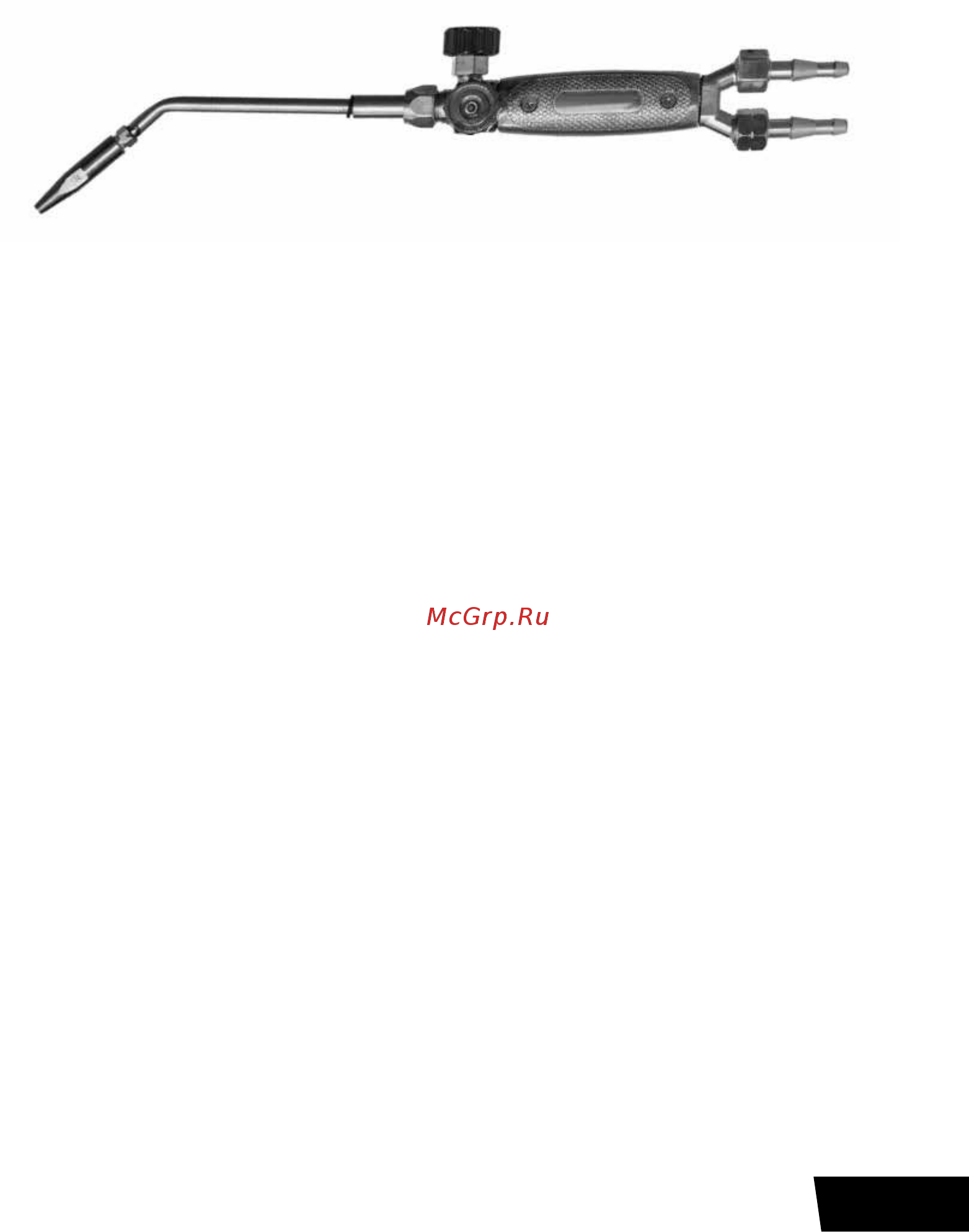

Рис.1- Общий вид горелки

Горелка состоит из ствола и комплекта наконечников. Ствол горелки имеет

регулировочные вентили кислорода и пропан-бутана. К стволу по резино-

вым рукавам

(ГОСТ 9356) через ниппель и штуцер с правой резьбой М16х1,5 подается

кислород, а через ниппель и штуцер с левой резьбой М16LHх1,5 подается

пропан-бутан.

Ствол горелки имеет универсальные ниппели под рукава и 6 мм и 9 мм.

К корпусу с помощью накидной гайки крепится наконечник, состоящий из

смесительной камеры, инжектора, трубки, ниппеля, мундштука.

Кислород, подаваемый через ниппель к вентилю и далее через дозирующее

отверстие инжектора, создает разрежение перед цилиндрическим каналом

смесительной камеры, в которую засасывается пропан-бутан и происходит

смешивание.

Образовавшаяся горючая смесь движется по трубке к цилиндрическому

выходному каналу мундштука, на выходе из которого смесь горит. Регули-

рование мощности пламени в пределах одного наконечника производится

вентилями. Ступенчатое изменение мощности пламени производится сме-

ной наконечников.

Предприятием ведется дальнейшая работа по усовершенствованию кон-

струкции горелки, поэтому некоторые конструктивные изменения могут

быть не отражены в настоящем паспорте.
